Расчет гидропривода дорожного катка

Сибирская государственная автомобильно-дорожная академия
Кафедра "Подъёмно-транспортные, тяговые машины и гидропривод"
Курсовой проект по дисциплине "Гидравлика и гидропневмопривод"
На тему: "Расчет гидропривода дорожного катка"
Омск, 2016

Содержание работы:
1. Описание принципиальной гидравлической схемы;
2. Расчет объемного гидропривода (этот расчет входит выбор насоса и иной гидроаппаратуры, расчет гидромотора, расчет скоростей движения жидкости и потерь давления в гидролиниях, тепловой расчет)
3. Библиографический список

Исходные данные на выполнение курсового проекта:
Номинальное давление гидропривода , МПа = 10,0
Крутящий момент на валу гидромотора, кН*м = 0,20
Частота вращения вала гидромотора, об/с = 15
Длины гидролиний, м:
Всасывающей (от бака к насосу)=0,5
Напорной (от насоса к распределителю)=3
Исполнительной ( от распределителя к гидродвигателю)=3
Сливной ( от распределителя к баку)= 3
Местные сопротивления:
переходник, шт. 4
штуцер, шт. 6
разъемная муфта, шт. 4
плавное колено под углом 90°, шт. 3
дроссель, шт. 5
Температура окружающей среды , °С
–15…+30

Состав: Принципиальная гидравлическая схема дорожного катка, спецификация, пояснительная записка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет гидропривода дорожного катка

Пояснительная записка.doc

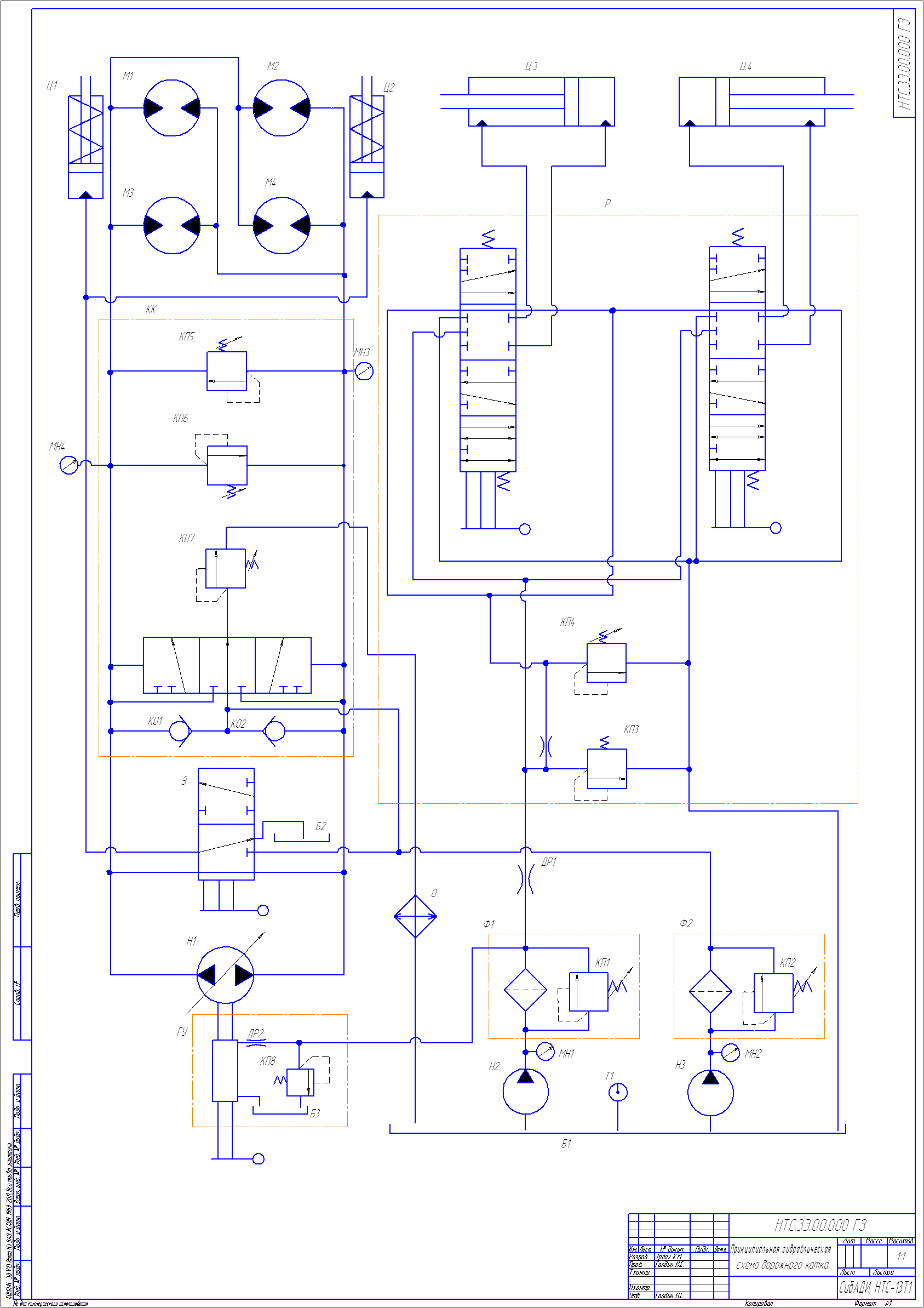

Принципиальная гидравлическая схема дорожного катка.cdw
Спецификация.cdw
