Расчет гидропривода механизмов одноковшового экскаватора - Qн max = 122 л/мин

Белорусский государственный университет транспорта
Кафедра " Экология и рациональное использование водных ресурсов"
Курсовая работа по дисциплине " Гидравлика"
На тему: "РАСЧЕТ ГИДРОПРИВОДА МЕХАНИЗМОВ ОДНОКОВШОВОГО ЭКСКАВАТОРА"
Гомель 2013

Исходные данные: подача насоса Qн max = 122 л/мин; номинальное давление насоса pн = 20 МПа; угол поворота платформы φо = 90°; диапазон регулирования насоса n’ = 2.

В данной курсовой работе рассматривается гидропривод одноковшового экскаватора. Произведён расчёт параметров гидроцилиндров ковша и подбор гидрооборудования.

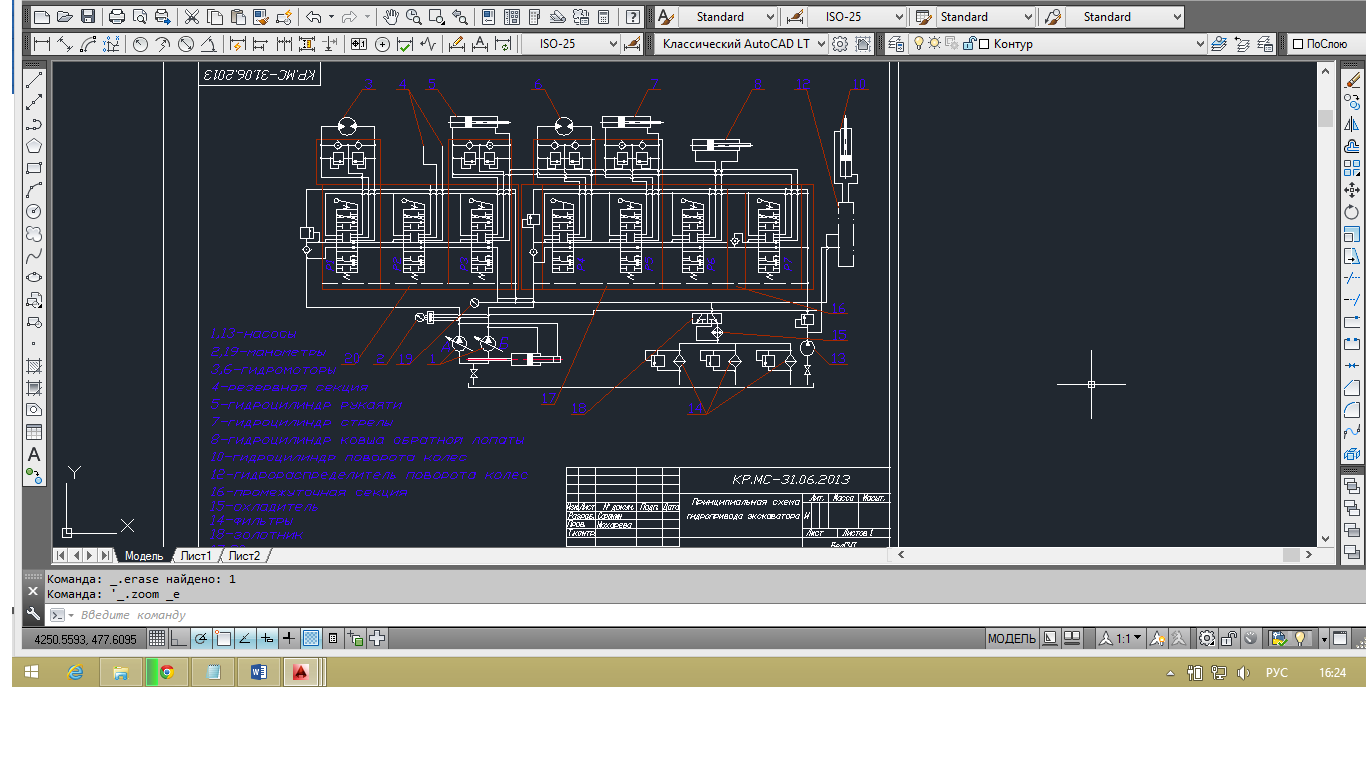

Графическая часть содержит общий вид экскаватора, гидрокинематическая схема поворота, гидровлическая схема привода.
Курсовая работа содержит 3 листа формата А2 графической части, 23 страницы пояснительной записки, содержащей 6 источников.
Характеристика. Основными типами машин для производства земляных работ и перемещения грузов являются одноковшовые экскаваторы и краны с гидравлическим приводом. По сравнению с канатным приводом они имеют ряд преимуществ конструктивного, технологического и экономического характера.
С конструктивной точки зрения гидропривод позволяет реализовать большие передаточные числа от ведущего звена источника энергии к рабочим механизмам и органам машин без применения громоздких и сложных по кинематике устройств; обеспечить простое преобразование вращательного движения в поступательное; иметь независимое расположение источника энергии и рабочих механизмов, а также осуществлять удобное и независимое регулирование скоростей рабочих движений в широком диапазоне.
С технологической точки зрения улучшаются условия заполнения ковша при копании на большую глубину за счёт больших усилий копания и поворота ковша относительно рукояти в конце процесса копания. Это способствует повышению производительности экскаватора.
Экономические преимущества являются следствием конструктивных и технологических преимуществ, которые позволяют в конечном итоге повысить темпы строительных и других видов работ и снизить стоимость работ по разработке грунта или перемещению груза.
Указанные преимущества гидравлического привода обусловили широкое его распространение в машинах различного назначения и, в первую очередь, в землеройных. Поэтому успешная эксплуатация таких машин требует достаточно высокий уровень подготовки по гидравлическим приводам. Этой цели и служит предусмотренная учебным планом курсовая работа по расчету гидропривода механизмов одноковшового экскаватора.
