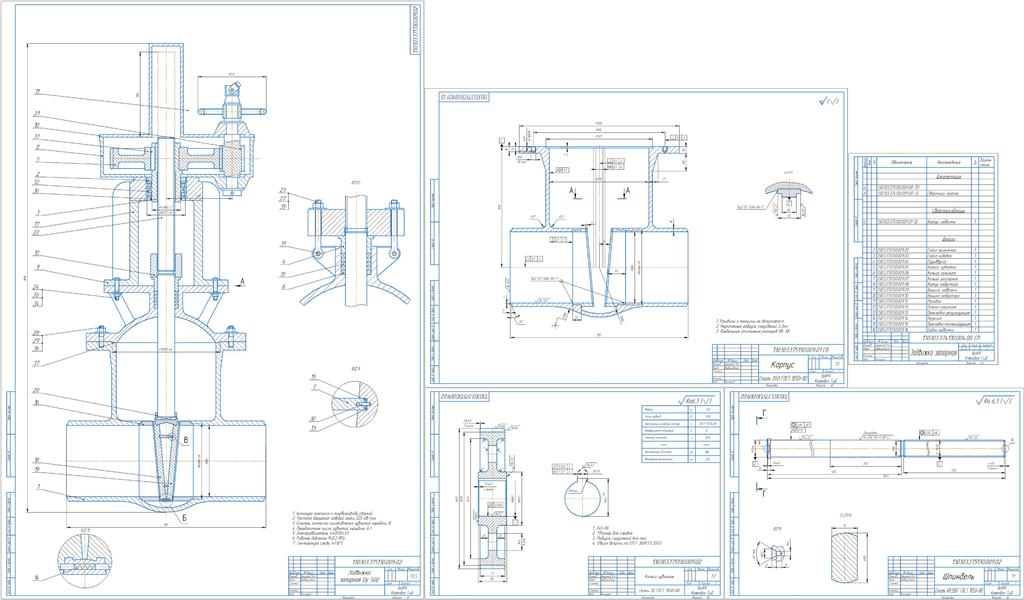

Расчет и проектирование запорной задвижки с приводной головкой Dу500

Министерство науки и высшего образования Российской Федерации
Федеральное государственное автономное
образовательное учреждение высшего образования
«Уральский федеральный университет имени первого
Президента России Б. Н. Ельцина» (УрФУ)

Курсовая работа : Расчет и проектирование запорной задвижки с
приводной головкой Dу500

Основные исходные данные:
Диаметр условного прохода: D_у=500 мм.
Рабочая среда: вода.
Рабочее давление среды: Р_раб=0,3 МПа.
Рабочая температура среды: t=130 ℃.
Время полного закрытия:r=14 с.
Строительная длина:L=100 мм.
Способ присоединения задвижки к трубопроводу – сварка.

Содержание
Задание 2
Введение 3
1. Проектирование клиновой задвижки 4
1.1. Конструирование затвора 4
1.2. Конструирование шпинделя и сальникового уплотнения 6
1.2.1. Конструирование шпинделя 6
1.2.2. Конструирование сальникового уплотнения 6
1.3. Силовой расчет затвора 9
1.3.1. Определение типа уплотнения 9
1.3.2. Определение веса клина затвора 9
1.3.3. Расчет усилия для перемещения клина и максимального усилия вдоль шпинделя 10
1.3.4. Расчет крутящего момента на ходовой гайке 11
1.4. Конструирование корпуса, крышки и стойки задвижки 11
1.4.1. Конструирование корпуса 11
1.4.2. Конструирование крышки 12
1.4.3. Конструирование стойки 14
1.5. Конструирование узла ходовой гайки 15
2. Расчет приводной головки 18
2.1. Подбор электродвигателя 18
2.2. Расчет зубчатой передачи 19
2.2.1. Выбор материалов и допускаемые напряжения 19
2.2.2. Расчетный крутящий момент и межосевое расстояние 20
2.2.3. Расчет модуля, суммарного числа зубьев, основных параметров зубчатого колеса, ширины зубчатого колеса 20
2.2.4. Фактическая окружная скорость 21
2.2.5. Проверка зубьев на выносливость по контактным напряжениям 21
2.2.6. Подбор маховика для ручного управления 22
3. Проверка прочности деталей задвижки 23
3.1. Проверка прочности корпуса и крышки 23
3.1.1. Расчет сферических стенок 23
3.1.2. Расчет цилиндрических стенок 23
3.1.3. Расчет круглых сферических крышек 24
3.2. Расчет фланцевого соединения 26
3.3. Расчет стоек 27
3.4. Расчет шпинделя 29
3.5. Расчет крышки сальника 31
Заключение 32
Библиографический список 33
