Расчет привода рабочего оборудования экскаватора пятой размерной группы

СФУ Политехнический университет
Кафедра ТМиО
Курсовая работа по дисциплине "Гидропривод технологических машин и оборудования"
На тему: "Расчет привода рабочего оборудования экскаватора пятой размерной группы"
Красноярск 2011

Экскаватор пятой размерной группы
Данные для расчета:
Нагрузка на гидроцилиндре: T=24∙〖10〗^4 Н
Номинальное давление: Pном =25МПа
Марка рабочей жидкости:
Летом: МГ-30
Зимой: ВМГЗ
Масса гидрооборудования: m=2400кг
Длина гидролиний:
Напорной: I_(H )=19 м
Сливной: I_(С )=14 м
Всасывающей: I_(в )=1 м
Коэффициент местных сопротивлений гидролиний:
Напорной: ζ_H=18
Сливной: ζ_с=12
Всасывающей: ζ_в=7
Высота всасывания:
Минимальная: h=0.5
Максимальная: h=-0.5
Интервал температуры:
T_min= -40 ℃
T_max=+80 ℃

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 Описание гидравлической схемы по элементам и принцип ее действия 5
2 ВЫБОР РАБОЧЕЙ ЖИДКОСТИ 7
2.1 Расчет мощности подачи насосов 7
2.2 Выбор распределителя 8
2.3 Выбор регулирующей и направляющей гидроаппаратуры 8
2.4 Расчёт диаметров трубопроводов 9
2.5 Расчёт потерь давления во всасывающем трубопроводе 9
2.6 Расчёт потерь давления в гидросистеме 12
2.7 Расчёт КПД гидропривода экскаватора пятой размерной группы 15
2.8 Выбор гидроцилиндров 16
2.9 Выбор фильтров. 16
2.10 Определение объёма и площади теплоотдачи гидробака 17
2.11 Тепловой расчет гидропривода 17
ЗАКЛЮЧЕНИЕ 20
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 21

Состав: Принципиальная гидравлическая схема экскаватора, пояснительная записка, перечень элементов Язык документа

Софт: КОМПАС-3D 16

Файлы:
Перечень элементов.frw
Курсовая работа.docx
Перечень элементов.docx

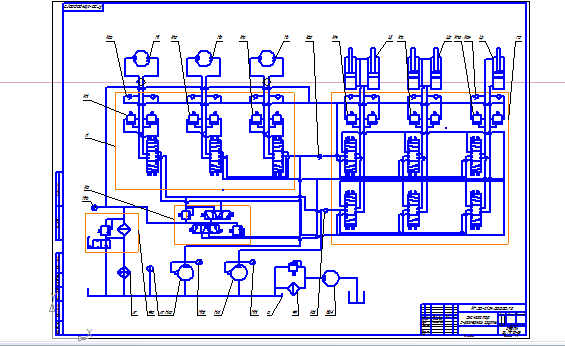

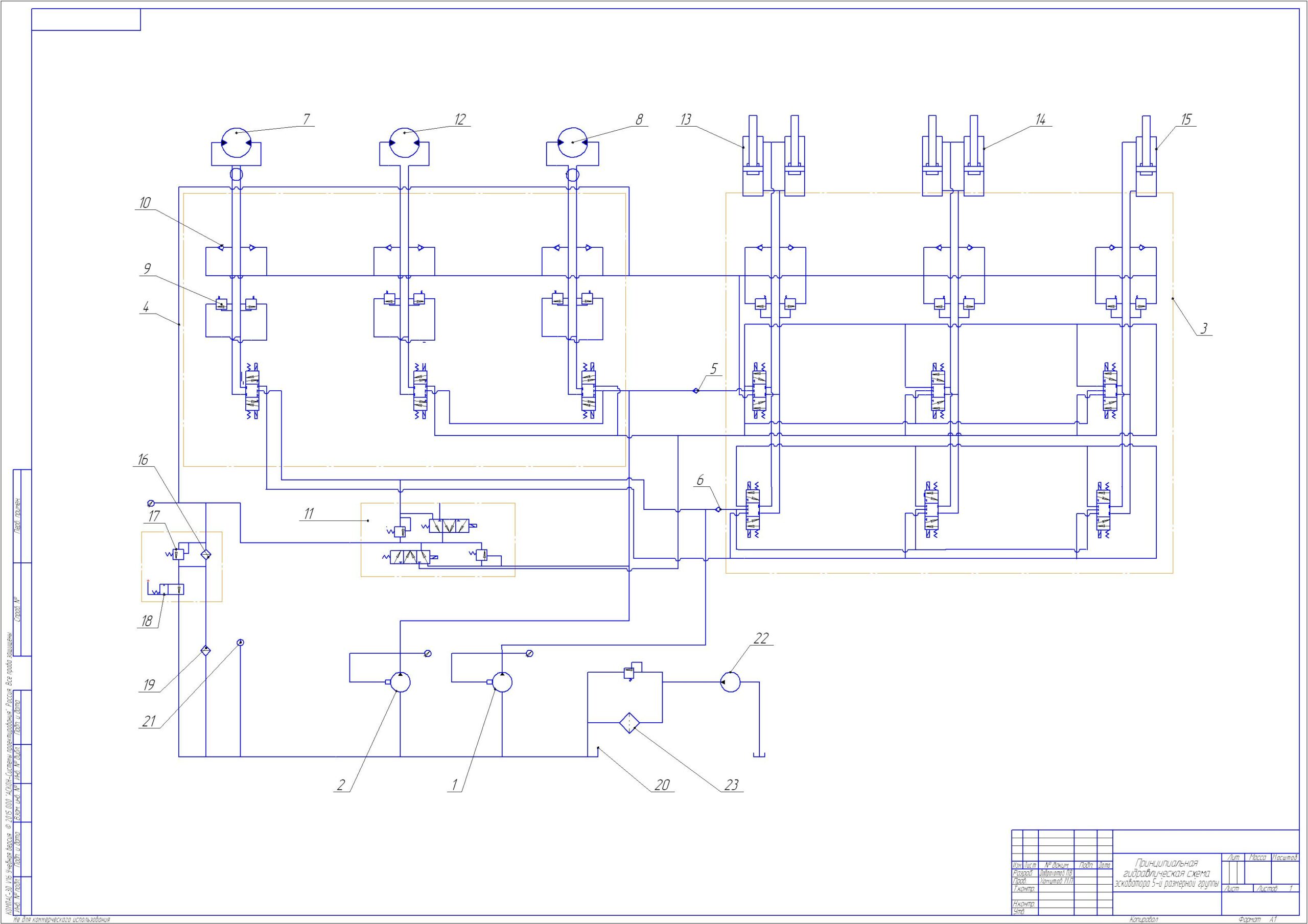

Принципиальная гидравлическая схема экскаватора 5-й размерной группы.cdw
Титульный лист.docx
