Конкурс асов 3D-моделирования

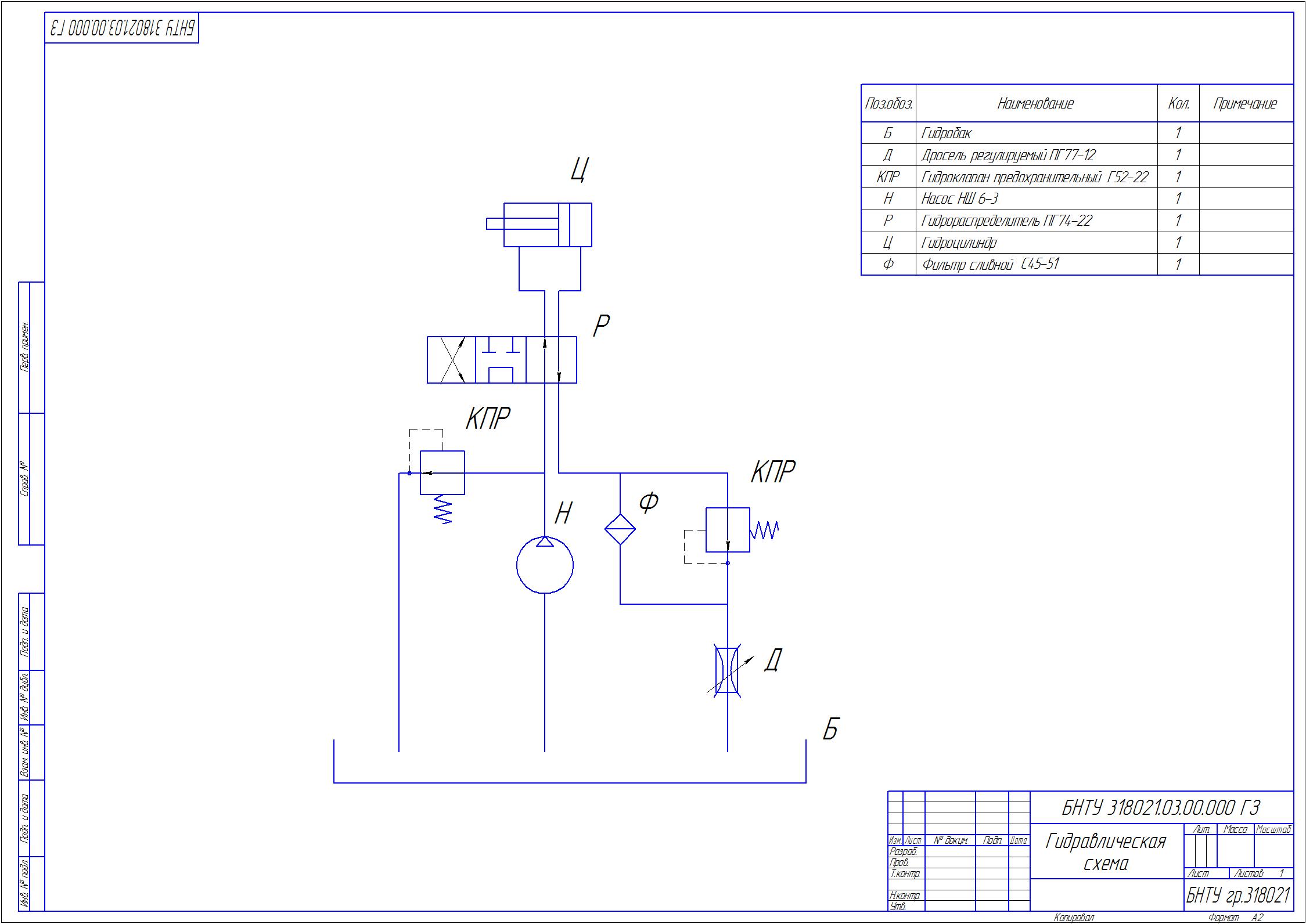

Разработка гидравлической схемы

Белорусский национальный технический университет
Кафедра разработки месторождений полезных ископаемых
Курсовой проект по дисциплине "Гидравлика, гидромашины и гидропривод горной техники"
На тему: «Разработка гидравлической схемы»
Солигорск 2016

ИСХОДНЫЕ ДАННЫЕ:
R = 1,4 кН – усилие, приложенное к штоку гидроцилиндра;
ϑ_пр=4,8 м/мин=0,08 м/сек – скорость поршня при рабочем ходе;
S – ход поршня, задан диапазон 400 – 650 мм, принимаем равным 500 мм или 0,5 м.

В данной работе рассматриваются различные способы регулирования гидроцилиндром, выбирается схема циркуляции жидкости, а также рассчитываются параметры и выбираются элементы гидропривода.

СОДЕРЖАНИЕ
1. РАЗРАБОТКА ПРИНЦИПИАЛЬНОЙ СХЕМЫ ДЛЯ УПРАВЛЕНИЯ ГИДРОЦИЛИНДРОМ.
1.1 ВЫБОР СПОСОБА РЕГУЛИРОВАНИЯ ГИДРОЦИЛИНДРОМ.
1.2 ВЫБОР СХЕМЫ ЦИРКУЛЯЦИИ ЖИДКОСТИ.
2. РАСЧЁТ ПАРАМЕТРОВ И ПОДБОР ЭЛЕМЕНТОВ ГИДРОПРИВОДА.
2.1 ВЫБОР РАБОЧЕГО ДАВЛЕНИЯ.
2.2 РАСЧЁТ РАЗМЕРОВ И ПОДБОР ГИДРОЦИЛИНДРА.
2.3 ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ И ВЫБОР НАСОСА.
2.4 ВЫБОР ГИДРОАППАРАТУРЫ И ВСПОМОГАТЕЛЬНЫХ УСТРОЙСТВ.
2.5 ВЫБОР РАБОЧЕЙ ЖИДКОСТИ.
2.6 РАСЧЁТ ГИДРОЛИНИЙ.
ЛИТЕРАТУРА
ПРИЛОЖЕНИЕ А - СХЕМА ГИДРАВЛИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

Состав: Схема гидравлическая принципиальная (Г3), ПЗ Язык документа

Софт: КОМПАС-3D V15

Файлы:

Гидропривод.docx
Гидросхема.cdw
