Расчет объемного гидравлического привода

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Кафедра энергосбережения, гидравлики и теплотехники»
курсовая работа по дисциплине: «Гидравлика, гидравлические машины и гидропривод»
курсовая работа по теме: «Расчет объемного гидравлического привода»
Минск 2016

Исходные данные для расчета объемного гидравлического привода, согласно заданию:
 максимальная нагрузка P = 21 кН;
 ход поршня гидроцилиндра L = 0,35 м;
 максимальная скорость рабочего хода vmax = 0,062 м/с;
 минимальная скорость рабочего хода vmin = 0,0155 м/с;
 рабочее давление p = 7 МПа;
 момент сопротивления Мс = 914 Н • м;
 частота вращения n = 128 об/мин;
 общая длина нагнетательных трубопроводов lн = 12,4 м;
 общая длина сливных трубопроводов lсл = 5,2 м;
 температура окружающей среды Т = 300 оК.
, согласно заданию:
 максимальная нагрузка P = 20 кН;
 ход поршня гидроцилиндра L = 0,35 м;
 максимальная скорость рабочего хода vmax = 0,062 м/с;
 минимальная скорость рабочего хода vmin = 0,0155 м/с;
 рабочее давление p = 7 МПа;
 момент сопротивления Мс = 914 Н • м;
 частота вращения n = 128 об/мин;
 общая длина нагнетательных трубопроводов lн = 12,4 м;
 общая длина сливных трубопроводов lсл = 5,2 м;
 температура окружающей среды Т = 298 К.
В данной проекте рассматривается расчет объемного гидропривода. Определены основные размеры гидроцилиндра, выбрана рабочая жидкость для гидропривода, подобрана вся гидравлическая аппаратура, которая приведены на схеме для проектирования, рассчитана трубопроводная система гидропривода, потери давления в ней и сделан предварительный выбор насоса, сделан анализ существующих способов регулирования скорости движения выходного звена гидроцилиндра, составлена принципиальная гидравлическая схема гидропривода в соответствии с обозначением гидравлической аппаратуры согласно ЕСКД, рассчитана и построена регулировочная характеристика гидропривода и сделан окончательный выбор насоса, рассчитан тепловой режим работы гидропривода и определена его металлоемкость.

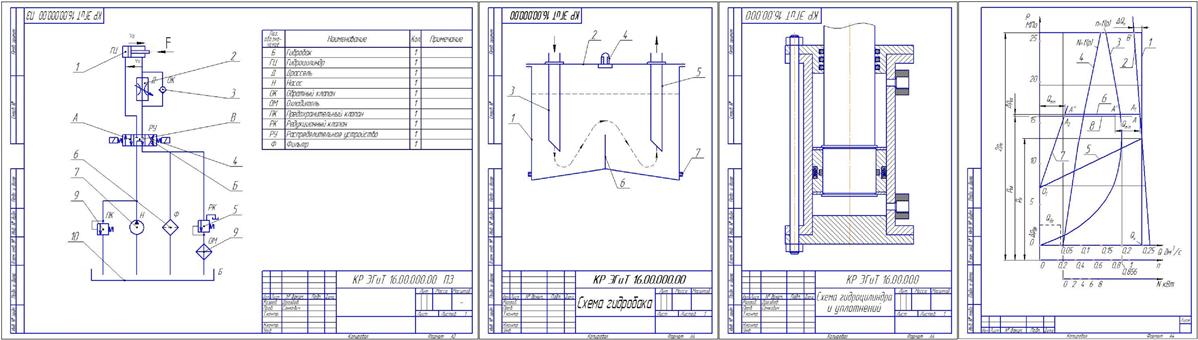

Состав: ПЗ, Схема гидросистемы (С), Схема гидроцилиндра и уплотнений (ТЧ), Схема гидробака (ТЧ), Характеристика гидропривода (С) Язык документа

Софт: КОМПАС-3D SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Расчет объемного гидравлического привода

Гидросхема.cdw
Схема гидробака.cdw
Характеристики насоса.cdw
схема гидроцилиндра.cdw
Объемный гидропривод.docx
