Проектирование и расчет объемных гидропривода и гидравлического пресса

Актюбинский региональный государственный университет им. К.Жубанова
Кафедра автомобильного транспорта и ОДД
Курсовой проект по дисциплине «Проектирование гидравлического пресса»
На тему: «Проектирование и расчет гидропривода»

В данной курсовой работе был проведен расчет основных параметров гидроцилиндра для гидравлического пресса, разработана принципиальная гидравлическая схема.В ходе расчетов были выбрана насос для данной технологической машины, а также потери в гидравлической системе.
В работе были приведены выбор элементов гидросистемы и рассчитан рабочий цикл, а так же приведены сведения об эксплуатации гидропривода.
Исходные данные:
объем - 0.5 м
диаметр аппарата - 1 м
диаметр рубашки - 0.8 м
давление внутреннее - 0.1 МПа
давление рубашки - 0.3 МПа

Состав: Спецификация, схема гидравлического пресса, деталировка, гидросхема, кольцо поршневое, крышка1, крышка2, гидроцилиндр Язык документа

Софт: КОМПАС-3D 13

Файлы:

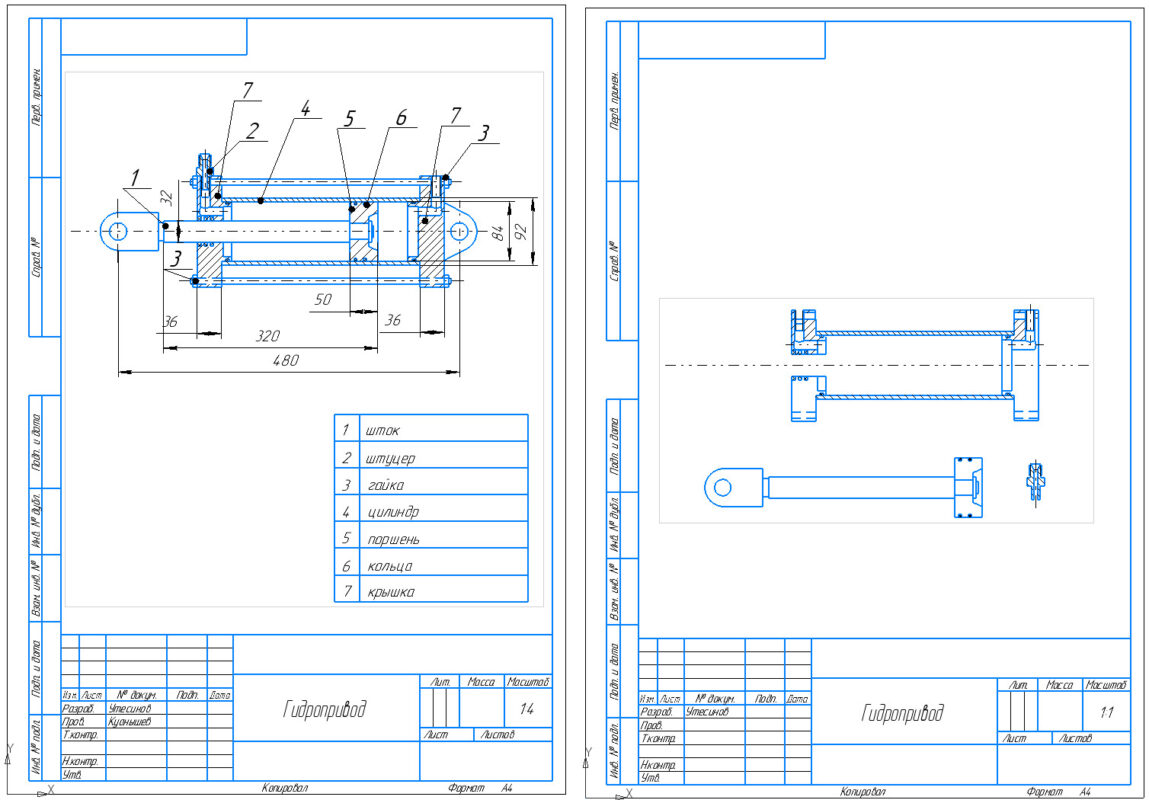

Чертеж Гидропривод.cdw
Чертеж Гидропривод детали.cdw
Чертеж Гидропривод а4.cdw
Kursovoy_proekt.doc

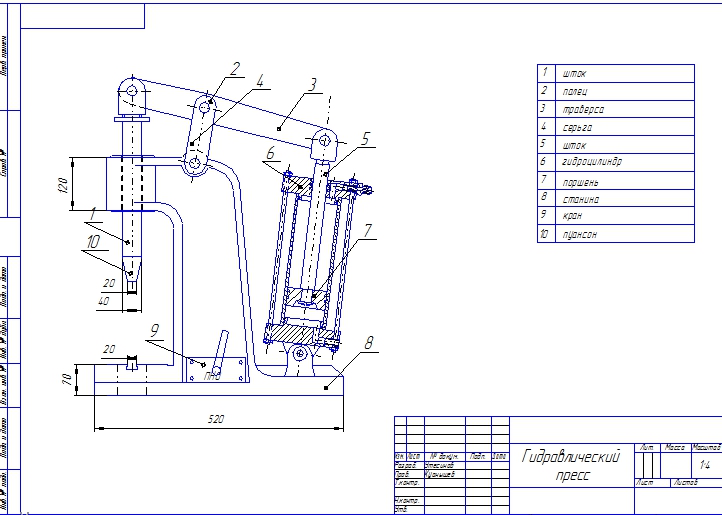

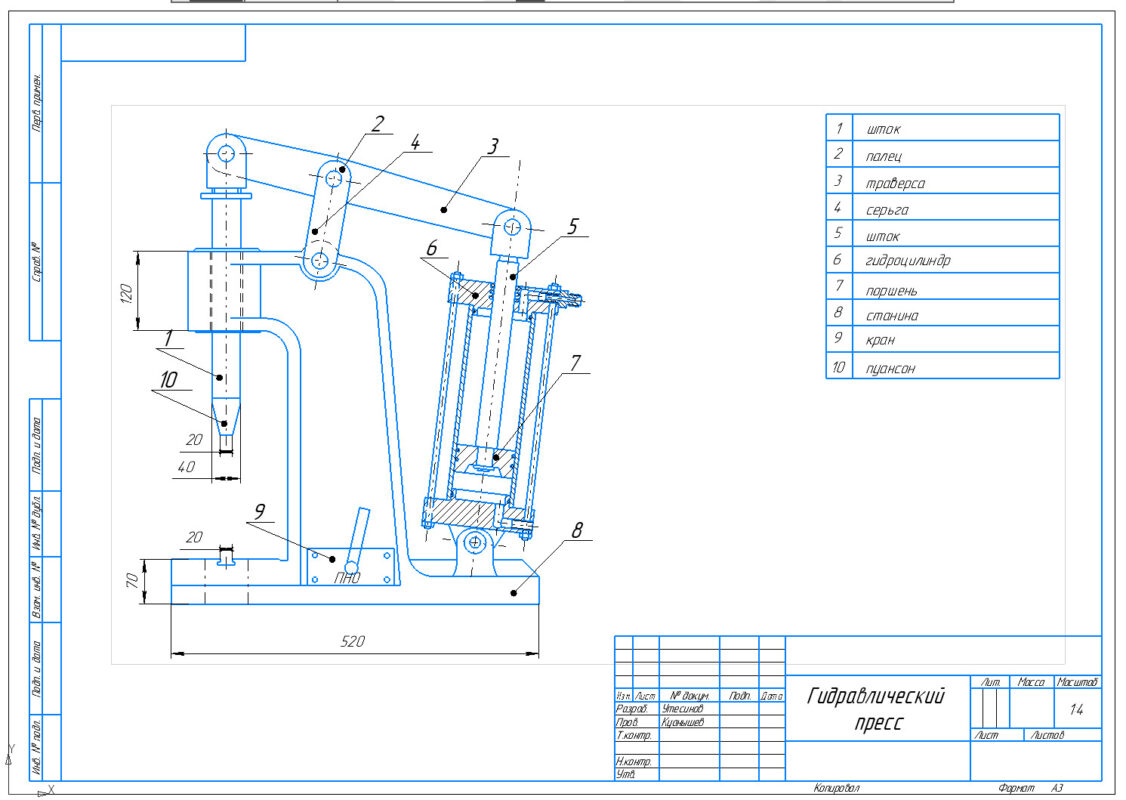

Чертеж пресс а3.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Abylai Utesinov
Дата: 2015-02-22
Просмотры: 2397
