Проектирование гидропривода подъёма траверсы гидравлического пресса

Государственное автономное профессиональное образовательное учреждение Челябинской области "Политехнический колледж"
Технологическое отделение
Курсовой проект по дисциплине "Техническая эксплуатация гидравлических машин, гидроприводов и гидропневмоавтоматики"
На тему: «Проектирование гидропривода подъёма траверсы гидравлического пресса»
Магнитогорск 2018

Техническая характеристика нафталиновой таблетки:
Диаметр нафталиновой таблетки: 600мм;
Высота нафталиновой таблетки: 200мм;
Масса нафталиновой таблетки: 100кг;

Исходные данные для расчета гидропривода подъёма траверсы:
1. Рабочее давление 20 МПа
2. Усилие на штоке 400 кН
3. Ход штока 550 мм
4. Длина напорной и сливной магистрали 28 м
5. Скорость рабочей подачи 0,05 м/с

В данной работе разрабатывается гидропривод подъёма траверсы, служащий для прижима фильтров при прессовании нафталина.

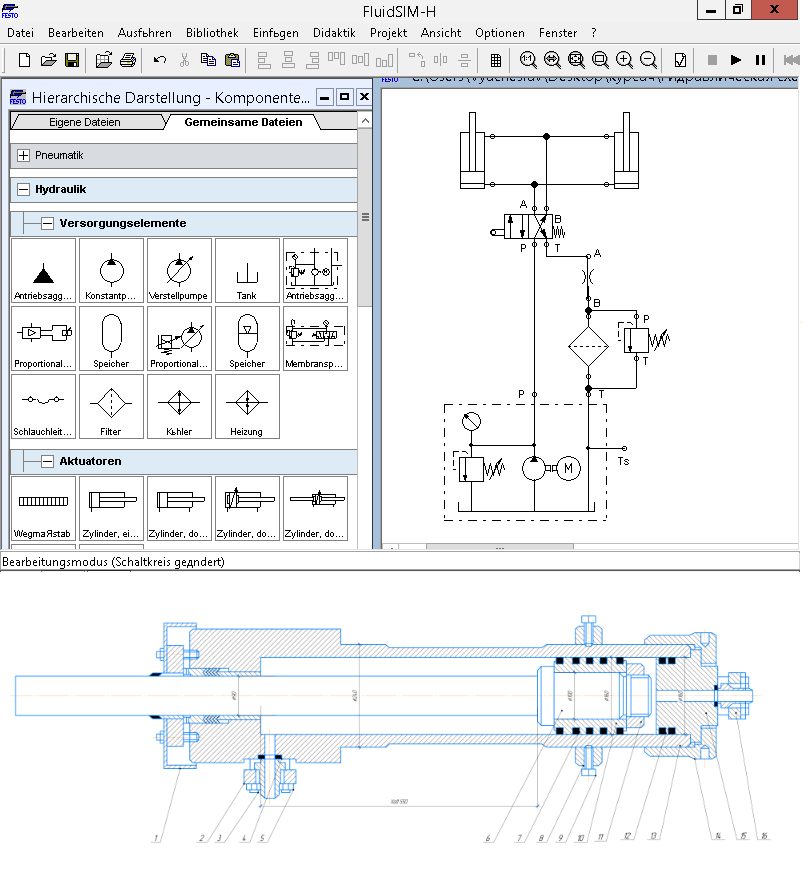

Курсовой проект содержит 48 страниц пояснительной записки, чертёж гидроцилиндра, спецификацию и гидравлическую схему (выполнена в программе FluidSIM)

Содержание

Введение 4
1 Теоретическая часть 6
1.1 Назначение, устройство и принцип работы гидравлического пресса 6
1.2 Характеристика гидропривода и гидравлической аппаратуры 8
1.3 Рабочая жидкость гидравлических систем 11
2 Практическая часть 13
2.1 Описание гидравлической принципиальной схемы гидропривода подъёма траверсы гидравлического пресса 13
2.2 Расчет гидропривода подъёма траверсы гидравлического пресса 14
2.2.1 Исходные данные 16
2.2.2 Выбор рабочей жидкости гидропривода 16
2.2.3 Определение параметров гидродвигателя 18
2.2.4 Определение рабочих площадей гидродвигателя 19
2.2.5 Расчет гидродвигателя на устойчивость и прочность 20
2.2.6 Выбор уплотнений гидродвигателя 22
2.2.7 Определение уточненного рабочего давления 24
2.2.8 Расчет толщины стенки и крышки гидродвигателя 25
2.2.9 Определение расхода жидкости в гидродвигателе 26
2.2.10 Расчёт трубопроводов гидропривода 28
2.2.11 Выбор типов гидравлической аппаратуры гидропривода 30
2.2.12 Определение гидравлических потерь в гидроприводе 31
2.2.13 Выбор типа насоса гидропривода 34
2.2.14 Энергетический расчёт гидропривода 37
2.2.15 Тепловой расчёт гидропривода 38
3 Охрана труда 43
3.1 Основные требования по охране труда технического персонала, обслуживающего гидравлическое оборудование гидравлического пресса 44
Заключение 48
Список использованных источников 49
Сборочный чертёж гидроцилиндра. Спецификация 50

Состав: Гидроцилиндр (СБ), Гидравлическая схема, Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v17. FluidSIM v4

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование гидропривода подъёма траверсы гидравлического пресса

ПЗ.docx
СПЕЦИФИКАЦИЯ НА ГИДРОЦИЛИНДР.docx
Сборочный чертёж гидроцилиндра.cdw
Гидравлическая схема
