КОМПАС 3D 18

Разработка гидроблока управления

Гомельский государственный технический университет им. П.О. Сухого
Кафедра «Гидропневмоавтоматика»
Курсовой проект по дисциплине «Элементы управления и регулирования гидропневмосистем»
На тему «Разработка гидроблока управления»
Гомель 2018

В данном курсовом проекте на основании технического задания разрабатывается гидроблок управления.

Пояснительная записка содержит расчёт всех аппаратов, а также проверочный расчёт гидросистемы в целом.

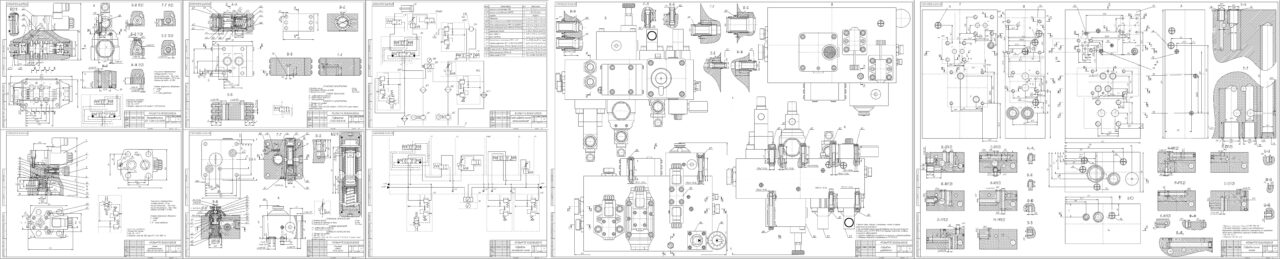

Графическая часть содержит:
- Схема принципиальная (формат А2)
- Монтажная схема аппаратов (формат А2)
- Гидроблок управления (формат А0)
- Плита монтажная (формат А0)
- Гидрозамок (формат А2)
- Аппарат РП1 (формат А2)
- Аппарат Р1 (формат А2)
- Аппарат КП1 (формат А2)

К сборочным единицам прилагается спецификация, выполненная в формате .xls

Для удобства использования (если нет возможности использовать КОМПАС-3D 16.1) графическая часть дублируется в формате IGES в отдельном каталоге

Исходные данные: ветка Н1 имеет расход 130 л/мин и давление 10 МПа, ветка Н2 имеет расход 30л/мин и давление 15 МПа

Содержание:
Введение
1 Описание гидросхемы и построение циклограммы
2 Описание прототипов
2.1 Предохранительная гидроаппаратура
2.2 Распределительная гидроаппаратура
2.3 Регулирующая гидроаппаратура
3 Расчет и выбор параметров элементов гидросхемы
3.1 Расчет и выбор гидроаппарата «КП1»
3.2 Расчет и выбор гидроаппарата «КП2»
3.3 Расчет и выбор гидроаппарата «Р1»
3.4 Расчет и выбор гидроаппарата «Р2»
3.5 Расчет и выбор гидроаппарата «РП + КО»
3.6 Расчет и выбор гидроаппарата «РП»
3.7 Расчет и выбор гидроаппарата «ГЗ»
3.8 Гидравлический расчет трубопроводов и их выбор
4 Проектирование гидроблока управления
4.1 Разработка монтажной гидравлической схемы гидроблока
4.2 Компоновка гидроаппаратов на гидроплите с разработкой сборочного чертежа
4.3 Разработка гидроплиты
5 Проверочный расчет
5.1 Расчет потерь давления в гидроблоке
5.1.1 Расчет потерь на трение и местные сопротивления
5.1.2 Определение потерь давления на гидроаппаратах
5.1.3 Определение суммарных потерь давления в гидроблоке
6 Индивидуальное задание
6.1 Особенности регулирования скорости гидропривода
6.1.1 Гидропривод с дроссельным регулированием
6.1.2 Гидропривод с объемным регулированием
6.1.3 Получение рабочих и быстрых ходов гидропривода
Заключение
Список использованной литературы
Приложение А
Приложение Б
Приложение В
Приложение Г
Прилодение Д
Приложение Е
Приложение Ж

Состав: Схема принципиальная (формат А2), Монтажная схема аппаратов (формат А2), Гидроблок управления (формат А0), Плита монтажная (формат А0), Гидрозамок (формат А2), Аппарат РП1 (формат А2), Аппарат Р1 (формат А2), Аппарат КП1 (формат А2), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.1
