Проектирование гидроблока управления

Гомельский Государственный Технический Университет имени П.О. Сухого
Курсовой проект на тему: Спроектировать гидроблок управления объемным гидроприводом

Исходные данные к проекту Вариант КП1- без э/р , КП2- с э/р ;
Схема распределителя Р1- 84 , Р2- 574
Давление на Н1- 10,5 МПа;
Давление на Н2- 12 МПа;
Расход на Н1-105 л/мин;
Расход на Н2- 15 л/мин;
Кинематическая вязкость рабочей жидкости 35 сСт;

Содержание:
Введение 3
1 Литературно патентный обзор конструкции проектируемых устройств 4
1.1 Гидроаппараты трубного монтажа 4
1.2 Гидроаппараты трубного монтажа 5
1.3 Гидроаппараты стыкового монтажа 6
1.4 Гидроаппараты встраиваемого монтажа 7
1.5 Гидроаппараты секционного монтажа 8
1.6 Гидроаппараты щитового монтажа 9
2 Описание базовой гидросхемы согласно выданному заданию 11
3 Расчет и выбор параметров элементов гидросхемы 13
3.1 Анализ исходных данных 13
3.2 Гидравлический расчет трубопровода и их выбор 13
3.3 Расчет гидравлических характеристик, определение размеров деталей гидроаппаратов и разработка их сборочных чертежей 15
3.3.1 Выбор гидроаппаратов 15
3.3.2 Обзор конструкции проектируемых устройств 16
3.3.2.1 Предохранительная гидроаппаратура 16
3.3.2.2 Распределительная гидроаппаратура 19
3.3.2.3 Регулирующая гидроаппаратура 21
3.3.2.4 Направляющая гидроаппаратура 23
3.3.3 Расчет гидрораспределителей 25
3.3.3.1 Управляющий распределитель (пилот управления) 36
3.3.4 Расчет регулятора потока 43
3.3.5 Расчет гидрозамка 53
3.3.6 Расчет предохранительных клапанов 59
4 Проектирование гидроблока управления 74
4.1 Разработка монтажной гидравлической схемы гидроблока 74
4.2 Компоновка гидроаппаратов на гидроплите, с разработкой сборочного чертежа 74
4.3 Разработка гидроплиты 75
5 Проверочный расчет 76
5.1 Расчет потерь давления в гидроблоке 76
5.1.1 Расчет потерь на трение в местные сопротивления 76
5.1.2 Определение потерь давления на гидроаппаратах 77
5.1.3 Определение суммарных потерь давления в гидроблоке 77
Заключение 78
Список используемой литературы 79
Приложения 80

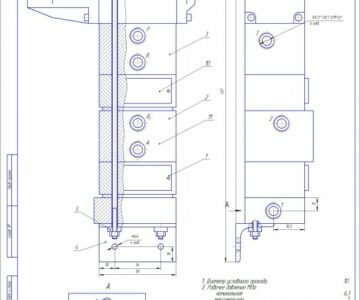

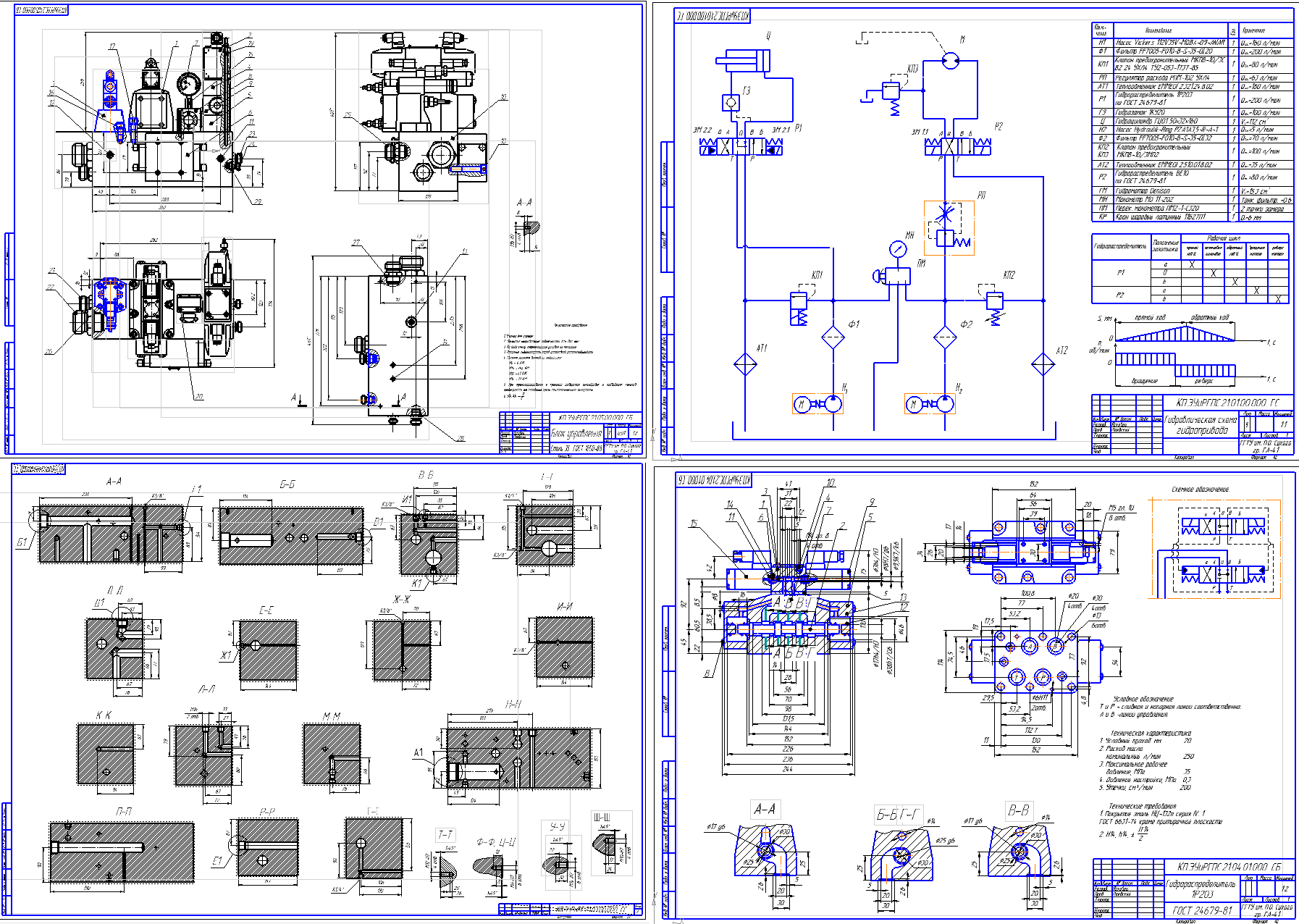

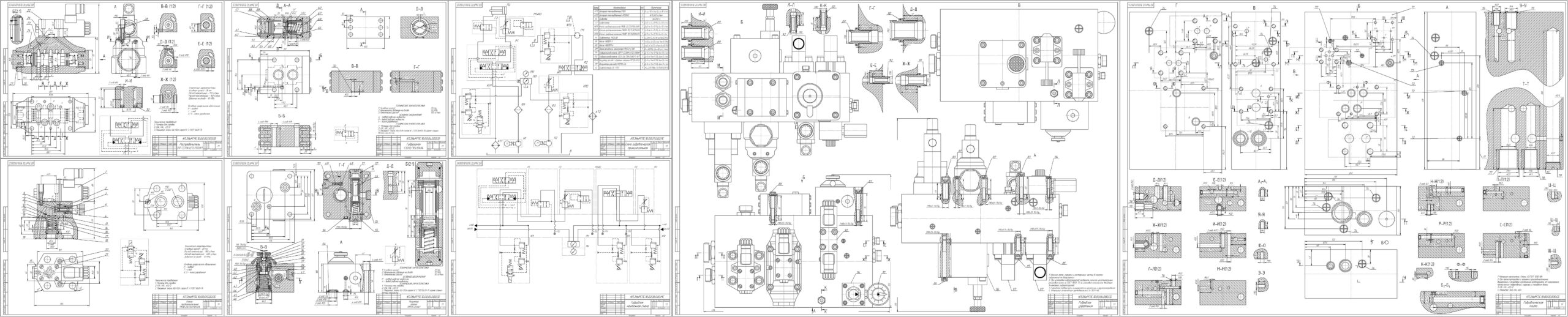

Состав: Сборочный блок(СБ), Гидроплита(ГП), Распределитель(Р1), Регулятор потока(РП),Клапан предохранительный (КП), Гидрозамок (ГЗ), Гидравлическая схема(ГС), Монтажная схема(МС), Спецификация Язык документа

Софт: КОМПАС-3D 14 SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Гидравлика и пневматика / Проектирование гидроблока управления

ГБ\ГЗ
ГБ\ГЗ
ГБ\ГЗ
ГБ\Гидроблок(А1)(ГОТОВО).cdw
ГБ\Гидроблок(А1)(ГОТОВО).cdw.bak
ГБ\Гидроплита(А1х2)(ГОТОВО).cdw
ГБ\Записка\Заключение.docx
ГБ\Записка\Записка.docx
ГБ\Записка\Проектирование гидроблока управления.docx
ГБ\Записка\Расчет гидрозамка.docx
ГБ\Записка\Расчет гидрораспределителей.docx
ГБ\Записка\Расчет клапанов.docx
ГБ\Записка\Расчет Р1.xls
ГБ\Записка\Расчет Р2.xls
ГБ\Записка\Расчет Р3.xls
ГБ\Записка\Расчет регулятора потока и дросселя.docx
ГБ\Записка\Содержание.docx
ГБ\КП
ГБ\КП
ГБ\КП
ГБ\Монтажная схема(А2)(ГОТОВО).cdw
ГБ\Монтажная схема.cdw.bak
ГБ\Р1-1Р203(А2)[2](ГОТОВО).cdw
ГБ\Р1-1Р203(А2)[2].cdw.bak
ГБ\РП-РПМ102(А2)(ГОТОВО).cdw
ГБ\РП-РПМ102(А2)(ГОТОВО).cdw.bak
ГБ\РП-РПМ102(А2)[2].cdw.bak
ГБ\РП-РПМ102.cdw.bak
ГБ\СПЕЦИФИКАЦИЯ\1P203 (1).doc
ГБ\СПЕЦИФИКАЦИЯ\MKPV.doc
ГБ\СПЕЦИФИКАЦИЯ\plita_spetsukha.doc
ГБ\СПЕЦИФИКАЦИЯ\ГЗ.doc
ГБ\СПЕЦИФИКАЦИЯ\РП.doc
ГБ\Схема(А2)(ГОТОВО).cdw
ГБ\Схема.cdw.bak
ГБ\Записка
ГБ\СПЕЦИФИКАЦИЯ
ГБ
