Проектирование гидроблока управления объемного гидропривода

Гомельский Государственный Технический Университет имени П. О. Сухого
кафедра:"Гидропневмоавтоматика"
курсовой проект по дисциплине: «Элементы управления и регулирования гидропневмосистем»
на тему: «Проектирование блока управления гидроприводом»
Гомель 2013г.

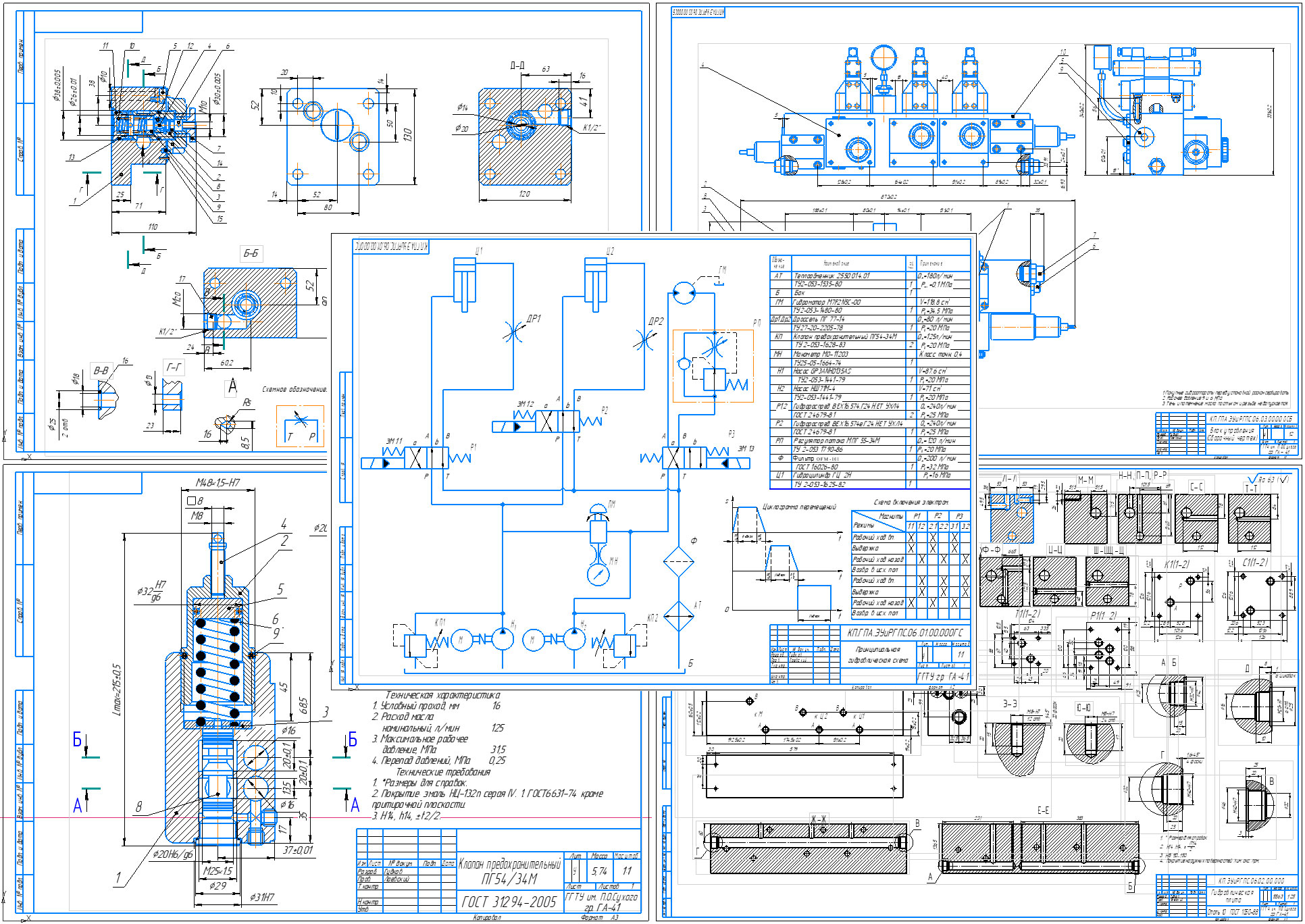

Проектирование гидроблока управления объемного гидропривода , подбор соответствующей гидроаппаратуры, расчет потерь , расчет условных проходов. Подача рабочей жидкости в систему производится насосом Н1 и Н2. Предохранительный клапан КП1 и КП2 ограничивает величину максимального давления Рmax в гидросистеме. От насоса Н1 рабочая жидкость через напорный фильтр Ф поступает к гидрораспределителям Р1, Р2. От насоса Н2 рабочая жидкость поступает к гидрораспределителю Р3.
При включении электромагнита ЭМ1.1 пилотный золотник распределителя Р1 переключается в положение «а», при этом линия «Р» соединяется с линией «В», а линия «Т» соединяется с линией «А». Про-исходит подача рабочей жидкости в поршневую полость гидроцилиндра Ц1 и шток гидроцилиндра Ц1 выдвигается до конечного положения. Жидкость из штоковой полости гидроцилиндра Ц1 поступает через сливную линию в теплообменник АТ, где охлаждаясь, поступает далее в бак Б. При выключении электромагнита ЭМ1.1 золотник распределителя Р1 возвращается в положение «в», при этом линия «Р» соединяется с линией «А», а линия «Т» соединяется с линией «В». Происходит по-дача рабочей жидкости в штоковую полость гидроцилиндра Ц1 и шток гидроцилиндра Ц1 задвигается до конечного положения в сторону противоположную штоковой полости.
При включении электромагнита ЭМ1.1 золотник распределителя Р3 переключается из положения «а» в положение «в», при этом линия «Р» соединяется с линией «А», а линия «Т» соединяется с линией «В». Происходит подача рабочей жидкости в гидромотор ГМ. Проходя через рабочую полость гидромотора ГМ гидравлическая энергия жидкости преобразуется в механическую энергию вращения выходного вала гидромотора ГМ. Далее жидкость поступая через теплообменник АТ охлаждаясь сливается в бак Б. При выключении электромагнита ЭМ1.1 золотник распределителя Р3 переключается из положения «а» в положение «в», при этом линия «Р» соединяется с линией «В», а линия «Т» соединяется с линией «А». Рабочая жидкость поступает в гидромотор ГМ. Проходя через рабочую полость гидромотора ГМ гидравлическая энергия жидкости преобразуется в механическую энергию вращения выходного вала гидромотора ГМ. Далее жидкость поступая через теплообменник АТ охлаждаясь сливается в бак Б.

Содержание:
Введение
1. Описание принципа действия гидросхемы
2. Литературно патентный обзор конструкции проектируемых аппаратов
3. Расчёт и выбор параметров элементов гидросхемы
3.1 Расчет и выбор параметров гидродвигателей
3.2 Расчет и выбор параметров насосов
3.3 Выбор электродвигателя
3.4 Выбор соединительной муфты
3.5 Расчёт мощности привода
3.6 Выбор рабочей жидкости
3.7 Гидравлический расчёт трубопроводов и их выбор
3.8 Расчёт и выбор параметров гидроаппаратов
3.8.1 Расчёт распределителей
3.8.2 Расчёт регулятора потока
3.8.3 Расчёт предохранительных клапанов
3.8.4 Расчет дросселя
4. Проверочные расчёты
4.1 Расчёт потерь давления
4.2 Тепловой расчёт
5. Описание вопросов охраны труда и экологии
6. Заключение
7. Литература
