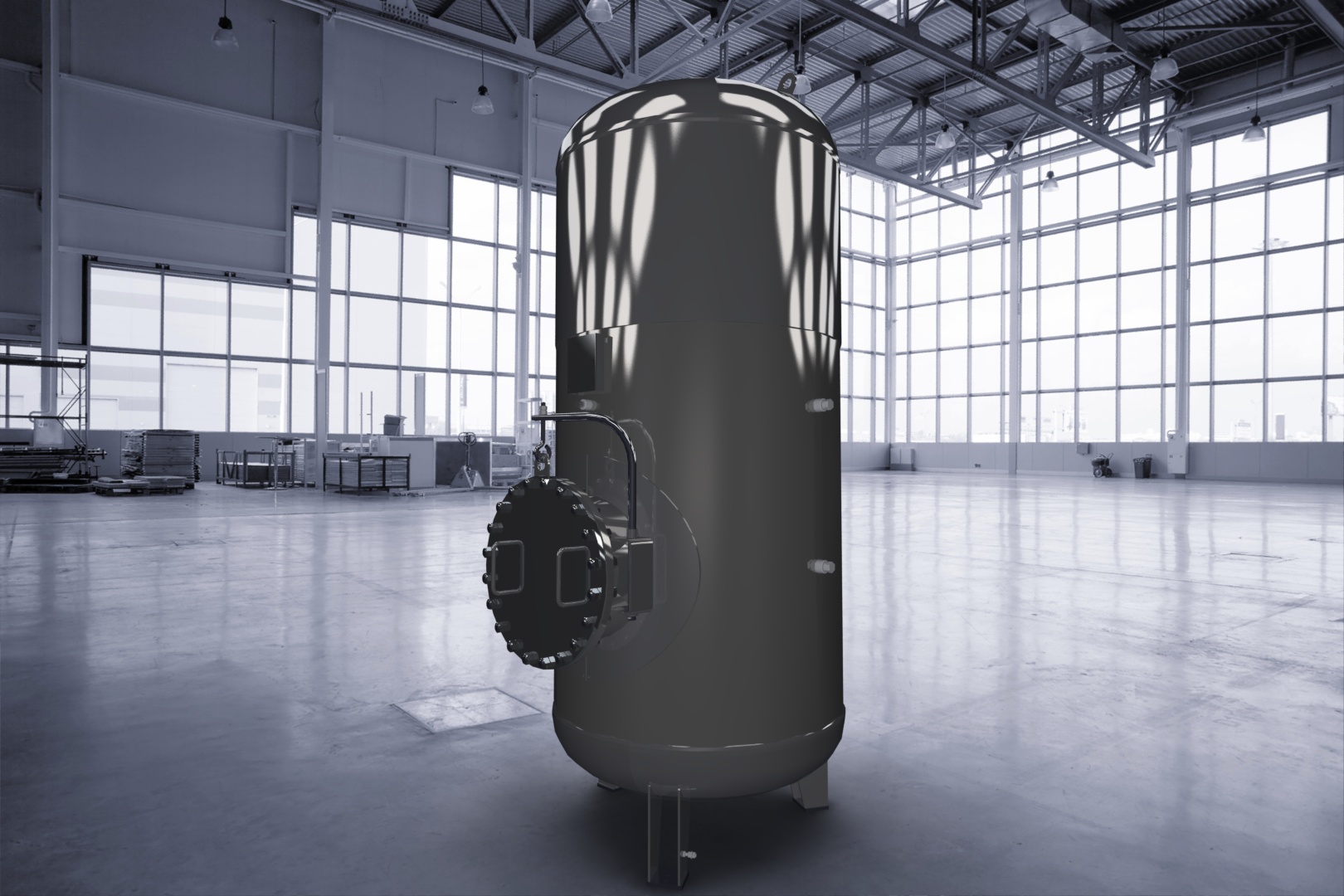

Ресивер РВ 3000-10

Аппарат емкостной РВ-3м3
Давление рабочее в корпусе, МПа - 1.0
2. Давление расчетное в корпусе, МПа - 1.0
3. Давление пробное в корпусе, МПа - 1.3
4. Рабочая температура стенки корпуса, С- минус 47 до плюс 50
5. Наименование рабочей среды в корпусе- воздух
6. Взрывоопасность среды корпуса- нет
7. Воспламеняемость среды корпуса - нет
8. Объём корпуса геометрический, м3 - 3
9. Основной материал корпуса и деталей, контактирующих с
рабочей средой корпуса, сталь - 09Г2С
10. Материал прокладок - Паронит ПОН ГОСТ 481-80
11. Масса аппарата, кг минимальная (пустого) - 960
при гидроиспытаниях- 3951
12. Срок службы, лет - 10
13. Место установки аппарата - не отапливаемое помещение

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 17 SP2

Файлы:
Модели/
Модели/Болт заземления.a3d
Модели/Кронштейн таблички.m3d
Модели/Кронштейн таблички.m3d.bak
Модели/Лист подкладной нижней петли.m3d
Модели/Лист подкладной нижней петли.m3d.bak
Модели/Лист подкладной.m3d
Модели/Лист подкладной.m3d.bak
Модели/Люк/
Модели/Люк/Бобышка верх и низ полдюйма.m3d
Модели/Люк/Бобышка верх и низ полдюйма.m3d.bak
Модели/Люк/Бобышка дюйм.m3d
Модели/Люк/Бобышка дюйм.m3d.bak
Модели/Люк/Бобышка середина полдюйма.m3d
Модели/Люк/Бобышка середина полдюйма.m3d.bak
Модели/Люк/Бобышка четвертьдюйма.m3d
Модели/Люк/Бобышка четвертьдюйма.m3d.bak
Модели/Люк/Винт.m3d
Модели/Люк/Винт.m3d.bak
Модели/Люк/Втулка приварная.m3d
Модели/Люк/Кронштейн.m3d
Модели/Люк/Кронштейн.m3d.bak
Модели/Люк/Крышка.m3d
Модели/Люк/Крышка.m3d.bak
Модели/Люк/Обечайка Развёрнутая.m3d
Модели/Люк/Обечайка.m3d
Модели/Люк/Пробка дюйм.m3d
Модели/Люк/Пробка дюйм.m3d.bak
Модели/Люк/Пробка на полдюйма.m3d
Модели/Люк/Пробка четвертьдюйма.m3d
Модели/Люк/Пробка четвертьдюйма.m3d.bak
Модели/Люк/Прокладка.m3d
Модели/Люк/Прокладка.m3d.bak
Модели/Люк/Ручка.m3d
Модели/Люк/Сборка крепежа люка.a3d
Модели/Люк/Сборка крепежа люка.a3d.bak
Модели/Люк/Сборка люка.a3d
Модели/Люк/Серьга.m3d
Модели/Люк/Скоба.m3d
Модели/Люк/Скоба.m3d.bak
Модели/Люк/усиление развёртка.m3d
Модели/Люк/усиление развёртка.m3d.bak
Модели/Люк/Усиление.m3d
Модели/Люк/Усиление.m3d.bak
Модели/Люк/ФлЯнец.m3d
Модели/Люк/Шайба низ.m3d
Модели/Обечайка верх.m3d
Модели/Обечайка верх.m3d.bak
Модели/Обечайка низ.m3d
Модели/Обечайка низ.m3d.bak
Модели/Опора/
Модели/Опора/Опорная плита.m3d
Модели/Опора/Опорная плита.m3d.bak
Модели/Опора/Сборка опоры.a3d
Модели/Опора/Сборка опоры.a3d.bak
Модели/Опора/Стойки.m3d
Модели/Опора/Стойки.m3d.bak
Модели/Опора/Стойки.stl
Модели/Сборка емкости/
Модели/Сборка емкости.a3d
Модели/Сборка емкости.a3d.bak
Модели/Сборка емкости/icon_Сборка емкости1.jpg
Модели/Сборка емкости/icon_Сборка емкости2.jpg
Модели/Сборка емкости/icon_Сборка емкости3.jpg
Модели/Сборка емкости/icon_Сборка емкости4.jpg
Модели/Сборка емкости/photo_CurrSnapshot.png
Модели/Сборка емкости/photo_Сборка емкости1.jpg
Модели/Сборка емкости/photo_Сборка емкости1.png
Модели/Сборка емкости/photo_Сборка емкости2.jpg
Модели/Сборка емкости/photo_Сборка емкости4.jpg
Модели/Сборка емкости/photo_Сборка емкости4.png
Модели/Сборка емкости/real_time_Сборка емкости1.jpg
Модели/Сборка емкости/real_time_Сборка емкости2.jpg
Модели/Сборка емкости/real_time_Сборка емкости3.jpg
Модели/Сборка емкости/real_time_Сборка емкости4.jpg
Модели/Сборка емкости/snapshots.lwx
Модели/Сборка петли монтажной верхней.a3d
Модели/Сборка петли монтажной нижней.a3d
Модели/Сборка петли монтажной нижней.a3d.bak
Модели/Серьга верх.m3d
Модели/Серьга низ.m3d
Модели/Серьга низ.m3d.bak
Модели/Торосфера верх.m3d
Модели/Торосфера низ.m3d
Модели/Торосфера низ.m3d.bak
