Рукав РВД 8 с внутренним диаметром 8мм

Рукав с внутренним диаметром 8мм. Оснащен Ниппелями, гайками с наружной резьбой М20х1,5. Применяется в гидросистемах.

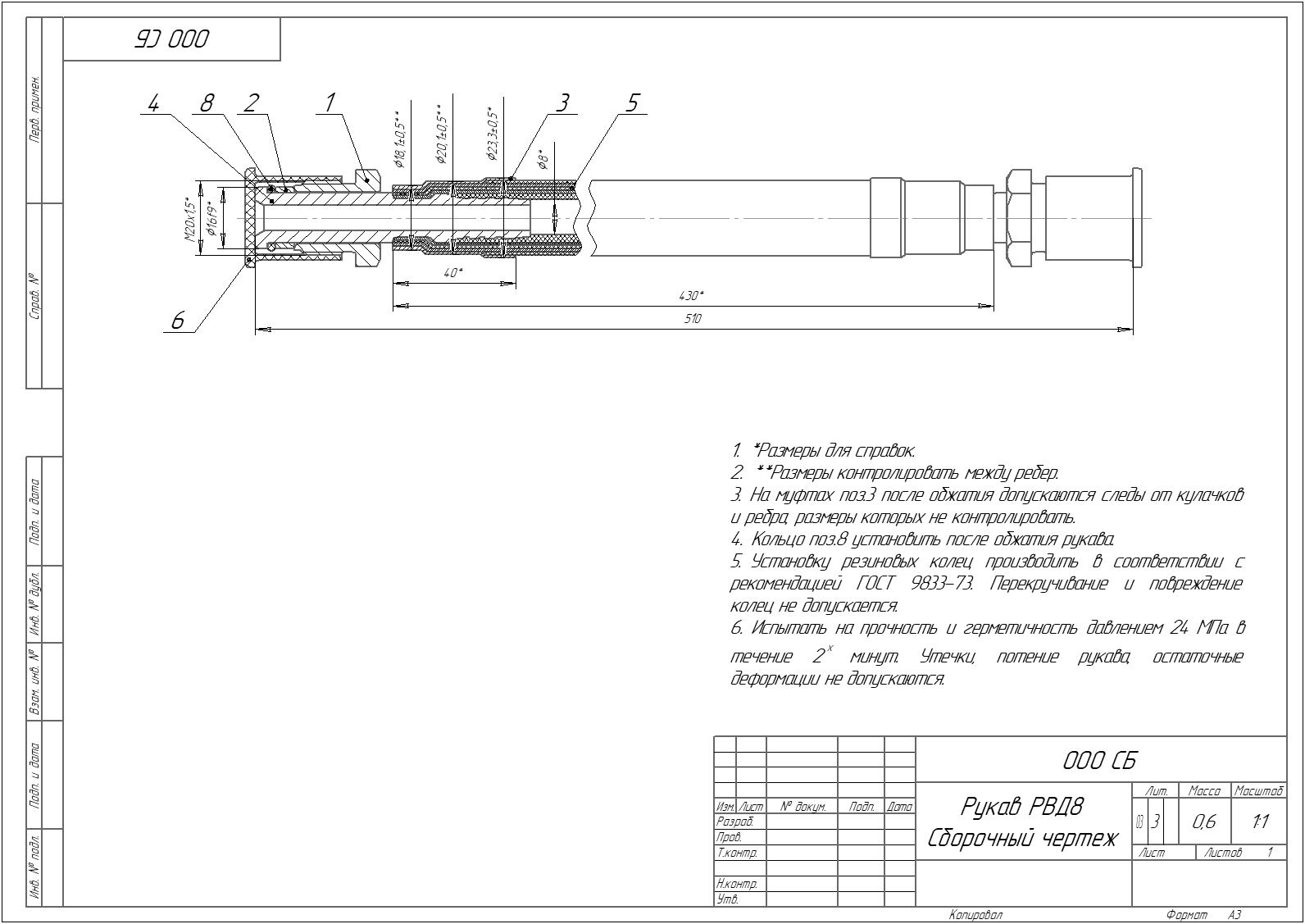

Состав: Сборочные чертежи, спецификации, деталировка

Софт: КОМПАС-3D 19

Файлы:

Ниппель 8.cdw

Муфта 8.cdw

Рукав 8.cdw

Рукав 8.spw

Кольцо 8.cdw

Гайка 8.cdw

Заглушка М20.cdw

Рукав 8 СБ.cdw
