Рукав Р17Б

1
9
455
14
4
100
3D модель Рукав Р17Б

Рукав Р17Б предназначен для обеспечения гибкого разъемного соединения воздухопроводов смежных единиц подвижного состава

3D Модели Воздухопровод Рукав Р17Б тормозная система
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar kimek2006
Дата
21.08.2024
Язык
Русский
Состав
Несколько 3D сборок с полной историей построения всех входящих + step
Софт
Inventor 2014 Как открыть?
Содержимое архива
  • Render

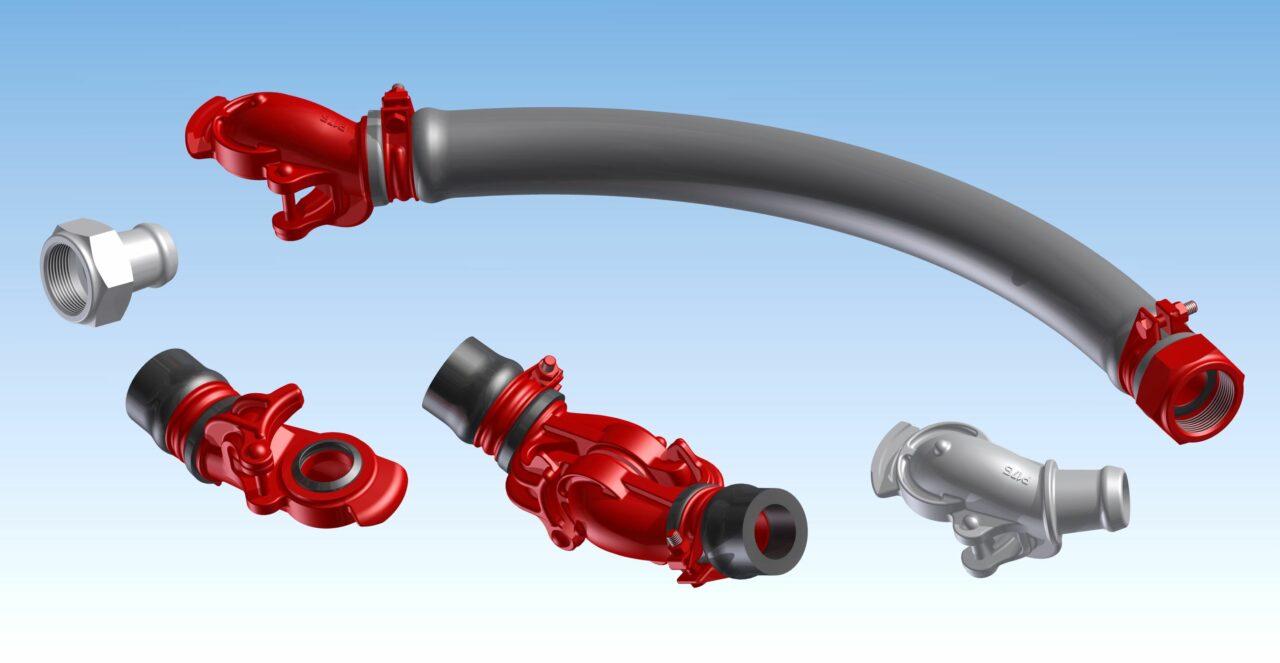

    • Рукав Р17Б и его элементы.png
