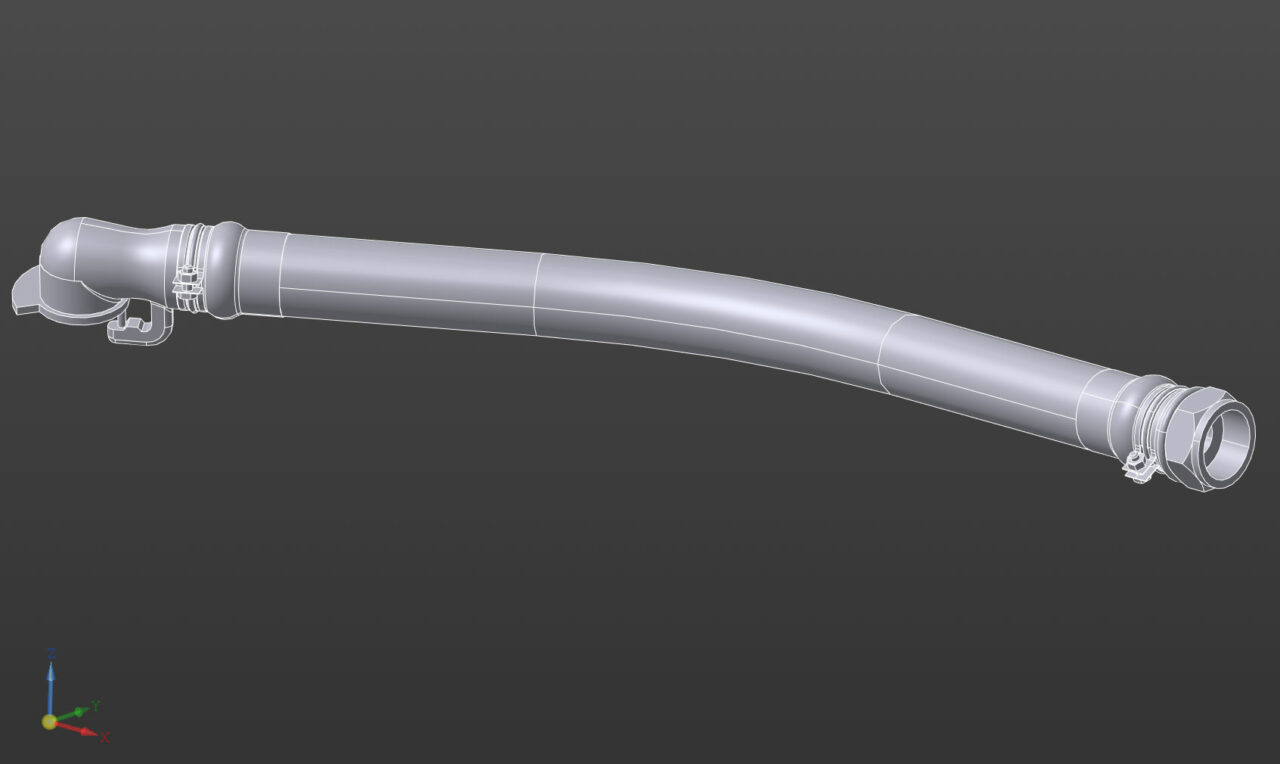

Профессионально выполненная сборка соединительного рукава модели Р17Б. Рукав разбит на типовые элементы и собран из них в программе КОМПАС 3D. Рукава соединительные предназначены для обеспечения гибкого разъемного соединения воздухопроводов смежных единиц подвижного состава. Данный соединительный рукав применяется на локомотивах, электропоездах, дизель - поездах, грузовых, пассажирских вагонах с воздухопроводом с диаметром труб G 1¼ - В. В архиве 3д сборка без истории построения.
