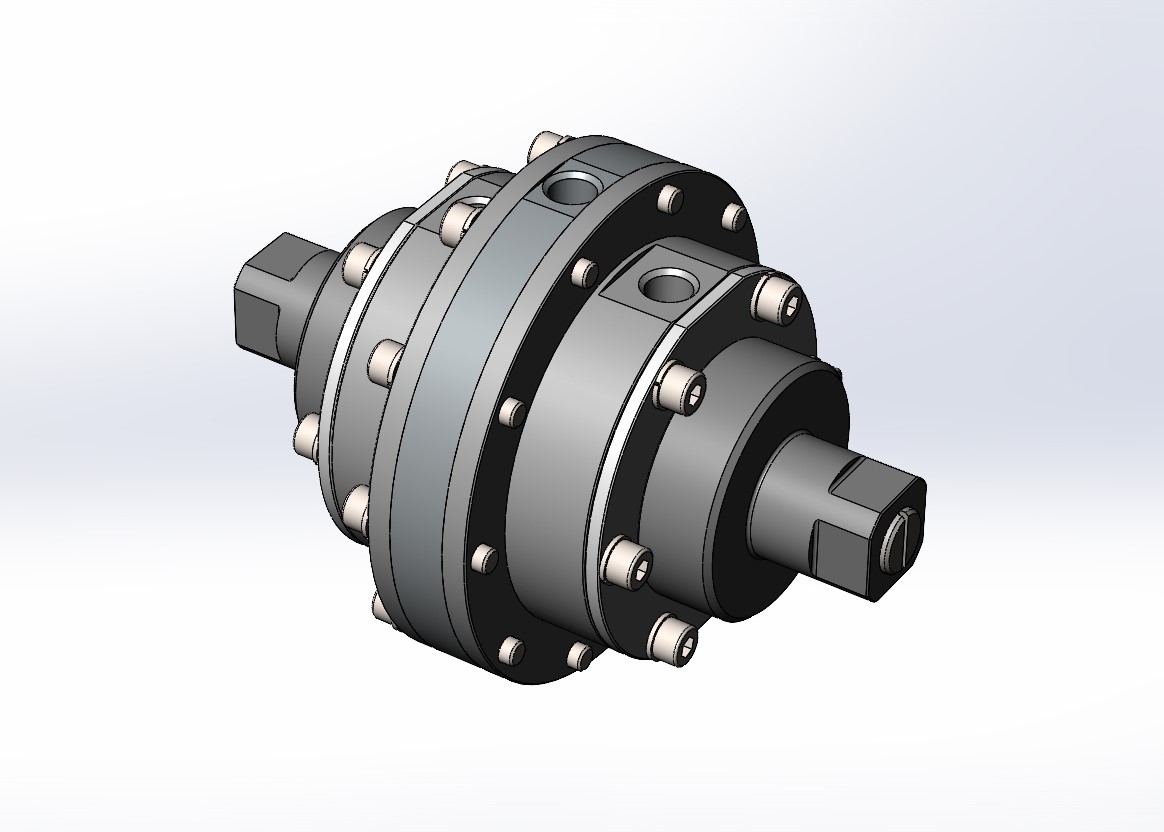

Смеситель газовый мембранный, для смешения газов в нужной пропорции, стальной усиленный. В частности для смешения азота и водорода в любой пропорции, давление газа до 6 бар. Корпус - нержавеющая сталь, мембрана упругое волокно, газонепроницаемое. В камере выравнивания давления происходит самовыравненивание давления поступающих газов.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Смеситель газовый
Смеситель газовый
0
1
192
2
0
30
Сообщить о проблеме
Автор
konssta
Дата
14.01.2021
Язык
Русский
Состав
3Д сборка
Софт
SolidWorks SP3
Как открыть?
Отзывов пока нет
Содержимое архива
-
GE02.002.006 Гайка.SLDPRT
-
GE02.002.05 Пластина прижимная.SLDPRT
-
Гайка регулировочная.SLDASM
-
Диск_GE02.002.003.SLDPRT
-
Камера выравнивания давления.SLDASM
-
Кольцо 025-030-30.SLDPRT
-
Кольцо 030-034-19.SLDPRT
-
Кольцо 065-070-25.SLDPRT
-
Кольцо 085-090-25.SLDPRT
-
Кольцо уплотнительное 015-018-19.SLDPRT
-
Корпус клапана_GE02.002.002.SLDPRT
-
Мембрана.SLDPRT
-
Пружина клапана_2.SLDPRT
-
Уплотнительная втулка.SLDPRT
-
Фланец боковой подводящий GE02.002.001.SLDPRT
-
Фланец центральный GE02.002.004.SLDPRT
-
Фрикционное кольцо для шток.SLDPRT
-
Шток.SLDASM
-
Шток GE02.002.005.SLDPRT
