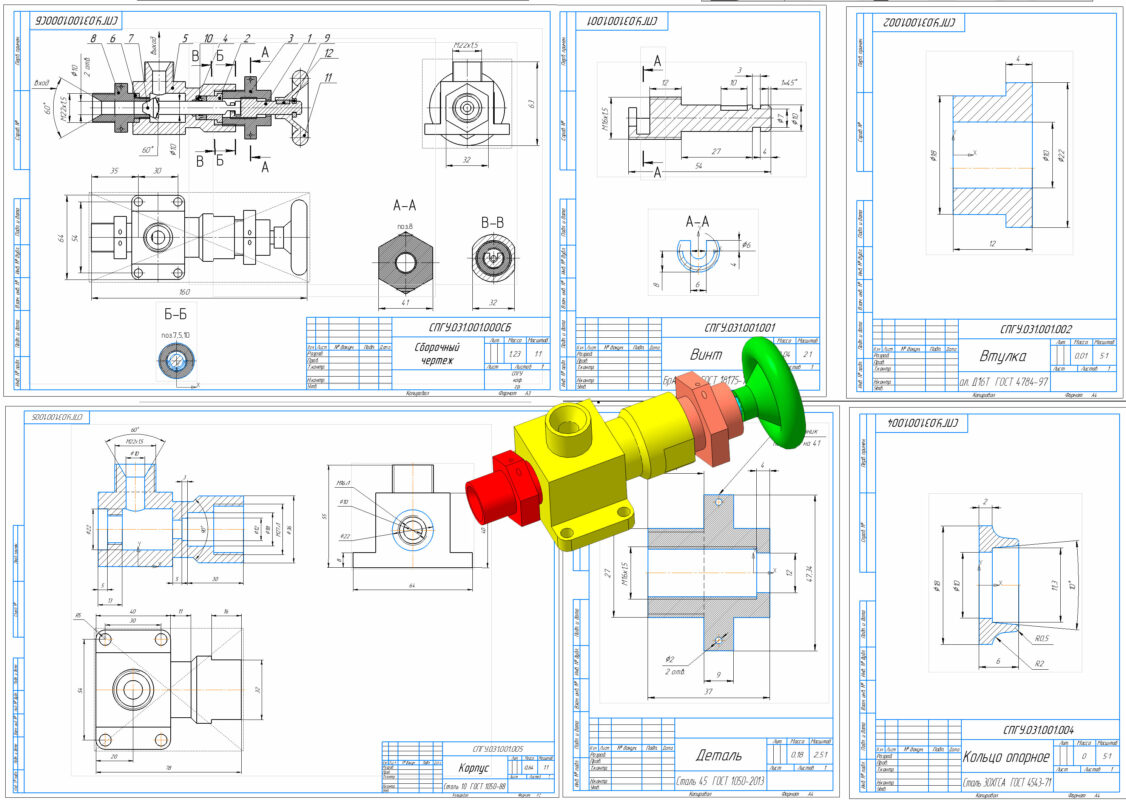

Вентиль зарядный

Санкт-Петербургский Горный университет
кафедра инженерной графики
курсовой проект по дисциплине "Инженерная графика"
на тему "Деталирование сборки"
Санкт-Петербург 2016

Исходные данные: спецификация вентиля зарядного
Графическая часть включает в себя: спецификацию, сборочный чертеж и деталирование деталей

Вентиль

Автор

ben1996

Дата

13.12.2025

Язык

Русский

Состав

Вентиль разрядный (СБ), Спецификация, Деталировка (винт, втулка, гайка, кольцо опорное, корпус, манжета, маховичок, стопорное кольцо, шток, штуцер, шайба)

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Вентиль
- штуцер.m3d
- винт.m3d
- Вентиль зарядный _ СПГУ.031.001.000.spw
- манжета.m3d
- корпус.m3d
- Сборка.stp
- Кольцо опорное _ СПГУ.031.001.004.cdw
- гайка.m3d
- Шайба _ СПГУ.031.001.006.cdw
- Шток _ СПГТУ.031.001.007.cdw
- Гайка.cdw
- Технологическая сборка.t3d
- втулка.m3d
- Штуцер.cdw
- Технологическая сборка.pdf
- шайба.m3d
- Технологическая сборка.cdw
- маховичок.m3d
- шпонка.m3d
- кольцо опорное.m3d
- шток.m3d
- Втулка _ СПГУ.031.001.002.cdw
- стопорное кольцо.m3d
- Корпус _ СПГУ.031.001.005.cdw
- Винт _ СПГУ.031.001.001.cdw
