БГТУ "Военмех", инженерная графика, заключительное задание 2023г.

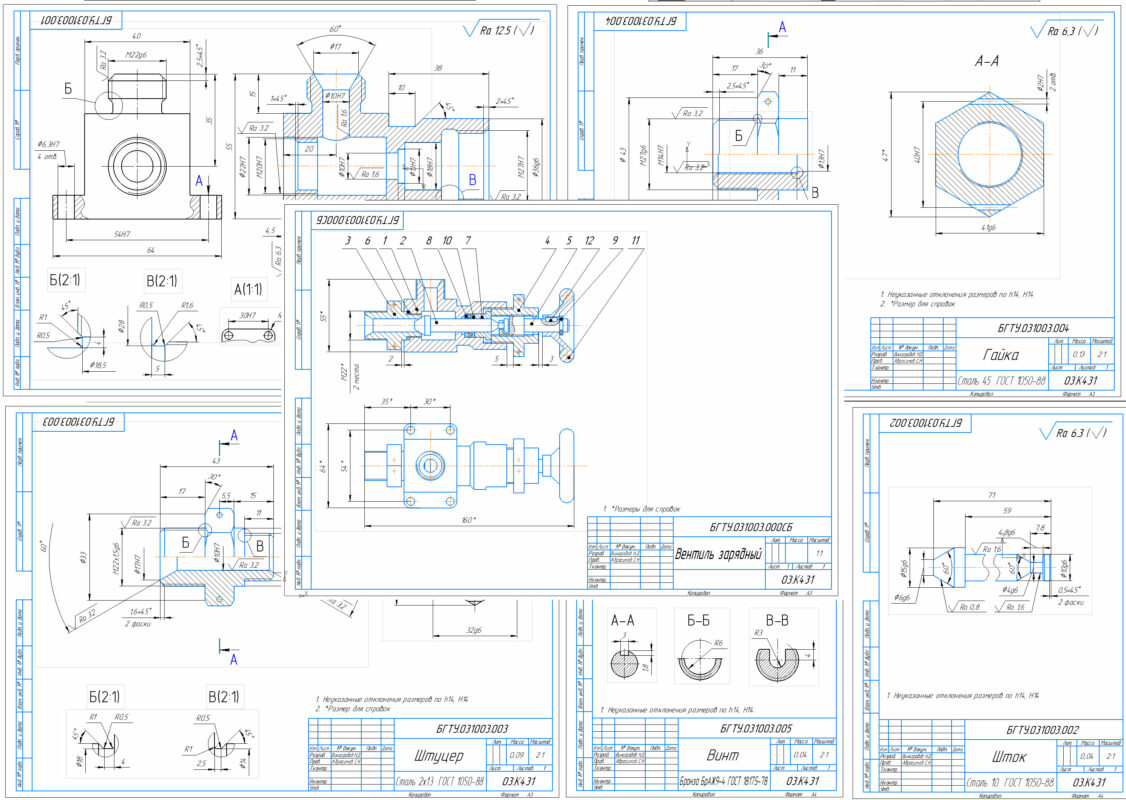

Вентиль зарядный. Вентиль перекрывает трубопроводное сечение полностью, что позволяет остановить поток. Материалом для производства данного оборудования: нержавеющая сталь или чугун.
- Главная -
- Чертежи -
- Начертательная геометрия и Инженерная графика -
- Вентиль зарядный БГТУ "Военмех" альбом Ракитской вариант 1
Вентиль зарядный БГТУ "Военмех" альбом Ракитской вариант 1
1
3
782
6
0
50
Сообщить о проблеме
Автор
Полина Жукова
Дата
22.12.2023
Язык
Русский
Состав
Вентиль(СБ), Деталировка( винт, гайка, корпус, шток, штуцер,), Спецификация
