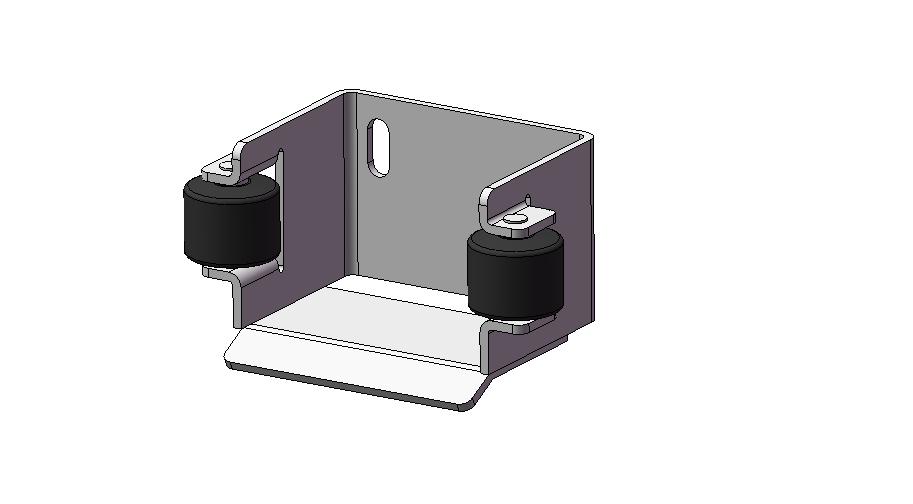

Ловитель нижний роликовый Код 030

Модель нижнего роликового ловителя Код 030 предназначена для использования при компоновке и разработке откатных ворот ЕВРО. Она воспринимает нагрузку от концевого ролика ЕВРО (код 024) в закрытом/открытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО (код 006) и ловителем роликовым, ловитель роликовый совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель роликовый служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.
Кроме того, конструкция ловителя позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения.
Наличие резиновых роликов в конструкции ловителя предотвращает повреждение декоративного покрытия при открытии/закрытии ворот и снижает нагрузку на автоматику. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.
Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.
При монтаже роликовый ловитель необходимо размещать таким образом, чтобы концевой ролик, закатываясь в него, приподнимал створку откатных ворот. Только в этом случае пара ловитель роликовый — ролик концевой будет создавать дополнительную опору.
Имеется габаритный чертеж РОЛТЭК
