Модернизация токарного автомата 1Б140

Херсонский Технический Университет , Кафедра:"Технология машиностроение"
Курсовая робота
По дисциплине "Оборудование машиностроительного производства"
На тему:"Модернизация токарного автомата 1Б140"
Херсон 2019

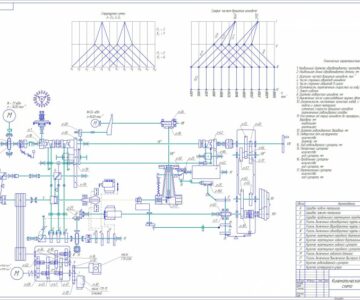

Модель прототипа- 1Б140 - модернизация токарного автомата 1Б140,разработка кинематической схемы коробки скоростей. Целью модернизации является изменение диапазона размеров обрабатываемых деталей до 30 мм и увеличение количества материалов, которые можно обрабатывать на рациональных режимах. Это можно осуществить применением более мощного двигателя и увеличением диапазона регулирования.

Содержание

Введение 3
1 Назначение станка, выполняемые операции. Задачи проектирования (модернизация) 4
2 Определение технических характеристик станка 5
2.1 Выбор параметров обработки при точении 5
3 Выбор структуры, кинематический расчет привода главного движения 8
3.1 Выбор структуры привода главного движения 8
3.2 Определение моментов на валах и КПД привода главного движения 11
4 Силовой, прочностной расчет основных элементов привода главного движения 13
4.1 Проектный расчет цилиндрических зубчатых передач на выносливость зубьев при изгибе 13
4.2 Проектный расчет передач на контактную выносливость зубьев 14
4.3 Проверочный расчет цилиндрических зубчатых перелач на выносливость зубьев при изгибе 15
4.4 Расчет предачи на контактную выносливость зубьев 17
4.5 Расчет поликлиноременной передачи 19
4.6 Выбор муфт 20
4.7 Расчёт диаметров валов и предварительный выбор подшипников 21
4.8 Силовой расчет вала 22
4.9 Расчет вала на сопротивление усталости 25
4.10 Расчет вала на статическую прочность 27
4.11 Проверочный расчет подшипников по динамической грузоподъемности 27
5 Разработка конструкции, расчет шпиндельного узла на точность, жесткость, виброустойчивость 29
5.1 Разработка конструкции шпиндельного узла 29
5.2 Расчет шпиндельного узла на жесткость 29
5.3 Расчет шпиндельного узла на точночть 31
5.4 Расчет шпинделя на виброустойчивость 32
6 Выбор системы смазывания станка, привода 33
7 Техника безопасности при работе на станке 35
Литература 36
