Модернизация токарно-револьверного автомата модели 1Б140

Киевский политехнический университет
Кафедра станкостоения Курсовой проект по дисциплине "Станкостроение"
На тему "Модернизация Токарно-револьверного автомата модели 1Б140"
Киев 2012

В данном курсовом проекте модернизируем Токарно-револьверный автомат модели 1Б140. Выбор структуры, кинематический расчет привода главного движения.Расчёт диаметров валов и предварительный выбор подшипников.

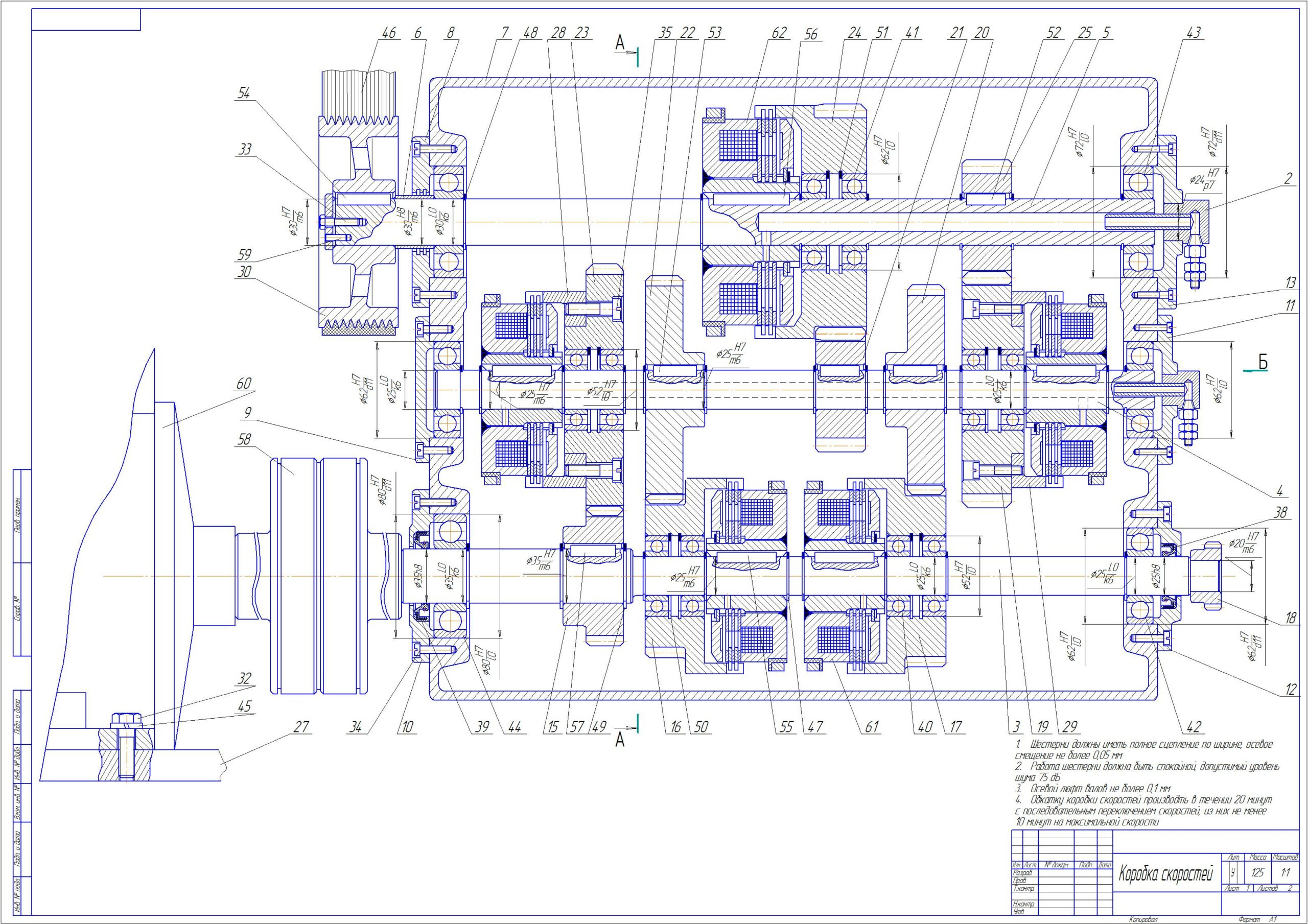

Курсовой проект содержит : 4 листа формата А1 (Кинематическая схема, Свертка коробки скоростей,Шпиндельный узел ,Коробка скоростей),38 листов пояснительной записки.

Токарно-револьверный автомат модели 1Б140 предназначен для серийного и массового производства деталей из круглого, квадратного и многогранного калиброванного прутка. Максимальные размеры обрабатываемой детали: диаметр – 40 мм, длина – 90 мм. При применении приспособления для внешней подачи максимальный диаметр детали – 45 мм. Кроме загрузки автомата прутком все процессы автоматизированы.

Технические характеристики
1. Наибольший диаметр обрабатываемой заготовки, мм 50
2. Наибольшая длина обрабатываемой детали, мм 100
3. Диапазон частот вращения шпинделя, мин400-5000
4. Число ступеней оборотов шпинделя12
5. Число ступеней оборотов в цикле6
6. Возможность переключения скоростей на ходу есть
7. Зажим изделия автоматический
8. Диаметр отверстия шпинделя, мм 56
9. Выключение после израсходования прутка автоматическое и ручное
10. Длительность постоянных холостых ходов, с:
подача и зажим материала 1
изменение скорости вращения шпинделя 0,3
переключение револьверной головки1
11. Расстояние от торца шпинделя до периферии револьверного барабана, мм:
наибольшее 210
наименьшее 75
12. Диаметр револьверного барабана, мм160
13. Отверстия для инструмента:
количество 6
диаметр, мм 31,75
14. Ход револьверного суппорта, мм 100
15. Поперечные суппорты:
количество 2
ход суппорта, мм 45
16. Продольные суппорты:
количество 1
ход суппорта, мм 70
17. Вертикальные суппорты
количество 2
ход суппорта, мм 45
