Токарно-револьверный автомат 1Е140

Белорусский национальный технический университет
Кафедра технологическое оборудование машиностроительного производства
Курсовой проект по дисциплине "Технологическое оборудование"
На тему "Токарно-револьверный автомат 1Е140"
Минск 2021

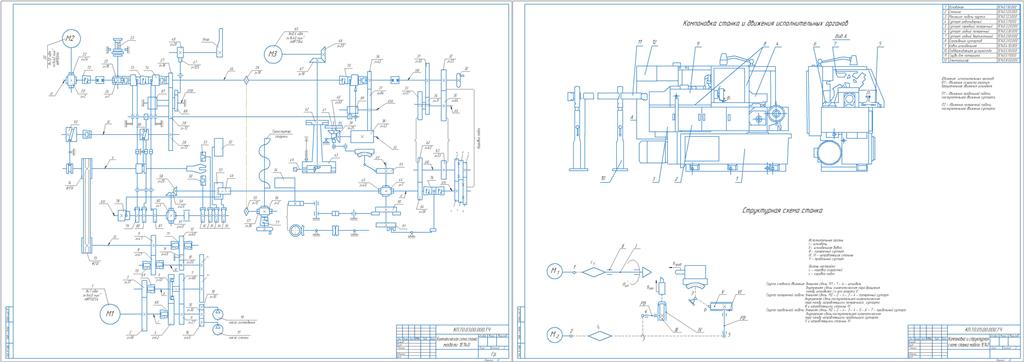

В работе представлен обзор токарно-револьверных станков, описывается их назначение и их область применения. Описано использование режущих и вспомогательных инструментов на данных станках. Описываются технические характеристики станков и направления совершенствования станков данного типа. Представлена и описана компоновка и кинематика 1Е140. В графической части на формате А1 изображена кинематическая схема станка 1Е140 с соблюдений требования ГОСТ.
