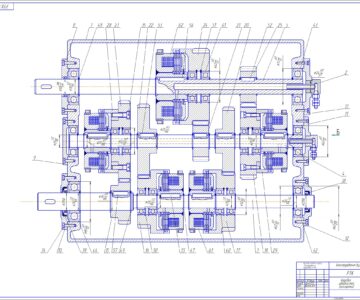

Проектирование конструкции коробки скоростей одношпиндельного токарно-револьверного автомата

Кафедра технологии машиностроения

КУРСОВОЙ ПРОЕКТ НА ТЕМУ: Проектирование конструкции коробки скоростей одношпиндельного токарно-револьверного автомата, 2016 год

Согласно заданию на курсовой проект требуется разработать вариант конструкции коробки скоростей одношпиндельного токар-но-револьверного автомата. Автомат предназначен для токарной обработки сложных по форме деталей, требующих применения не-скольких последовательно или параллельно работающих инстру-ментов: резцов, сверл, зенкеров, разверток и метчиков. Наиболее характерным для станка является изготовление частей арматуры, крепёжных и резьбовых изделий и других подобных деталей в условиях массового и крупносерийного производства.

В качестве станка-прототипа выбираем одношпиндельный то-карно-револьверный автомат модели 1Е140, как наиболее близкий по техническим характеристикам к проектируемому станку

СОДЕРЖАНИЕ
1 ВЫБОР ПРОТОТИПА . . . . . . . . 3
1.1 Служебное назначение станка . . . . . 3
1.2 Выбор прототипа . . . . . . . 4
1.3 Компоновка станка . . . . . . . 6
2 КИНЕМАТИЧЕСКИЕ РАСЧЁТЫ . . . . . . 8
2.1 Обоснование технических характеристик привода . 8
2.2 Кинематические расчёты . . . . . . 9
3 ПРОЕКТНЫЕ РАСЧЁТЫ . . . . . . . 15
3.1 Расчёт диаметров валов . . . . . . 15
3.2 Расчёт зубчатых передач . . . . . . 16
3.3 Расчёт ременной передачи . . . . . . 19
3.4 Выбор муфт . . . . . . . . 23
4 ПРОВЕРОЧНЫЕ РАСЧЁТЫ . . . . . . . 24
4.1 Расчёт вала . . . . . . . . . 24
4.2 Расчёт подшипников . . . . . . . 29
4.3 Расчёт шпоночного соединения . . . . . 30
5 СИСТЕМА СМАЗКИ . . . . . . . . 31
6 СИСТЕМА УПРАВЛЕНИЯ . . . . . . . 33

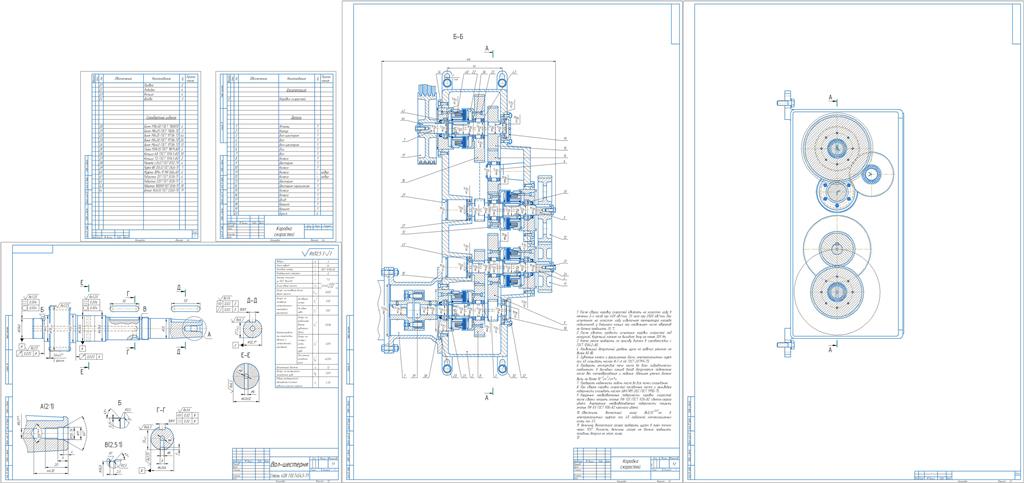

7 ОПИСАНИЕ КОНСТРУКЦИИ КОРОБКИ СКОРОСТЕЙ . 34
8 СБОРКА ВАЛА . . . . . . . . . 35
ПЕРЕЧЕНЬ ССЫЛОК . . . . . . . . 36
