Разработка коробки скоростей токарно-револьверного автомат модели 1Б140

Национальный Университет «Львівська Політехніка»
Кафедра МАМ Курсовий проект З дисципліни «Конструювання металорізальних верстатів з ЧПК»
Львів 2011

Разработка коробки скоростей токарно-револьверного автомат модели 1Б140. Токарно-револьверный автомат модели 1Б140 предназначен для серийного и массового производства деталей из круглого, квадратного и многогранного калиброванного прутка. Максимальные размеры обрабатываемой детали: диаметр - 40 мм, длина - 90 мм. При применении приспособления для внешней подачи максимальный диаметр детали - 45 мм. Кроме загрузки автомата прутком все процессы автоматизированы.

Максимальный диаметр обрабатываемой детали dmax = 30 мм
Минимальный диаметр обрабатываемой детали dmin = dmax / (4 ... 8) = 30 / (4 ... 8) = 4 ... 8 мм;

Состав: Развертка, свертка, спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 12

Сайт: www

Файлы:
лучка курсовий Бочков/
лучка курсовий Бочков/Записка.doc
лучка курсовий Бочков/Специфікація 2.doc
лучка курсовий Бочков/МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ.doc
лучка курсовий Бочков/Коробка швидкостей (згортка).cdw
лучка курсовий Бочков/Специфікація 3.doc

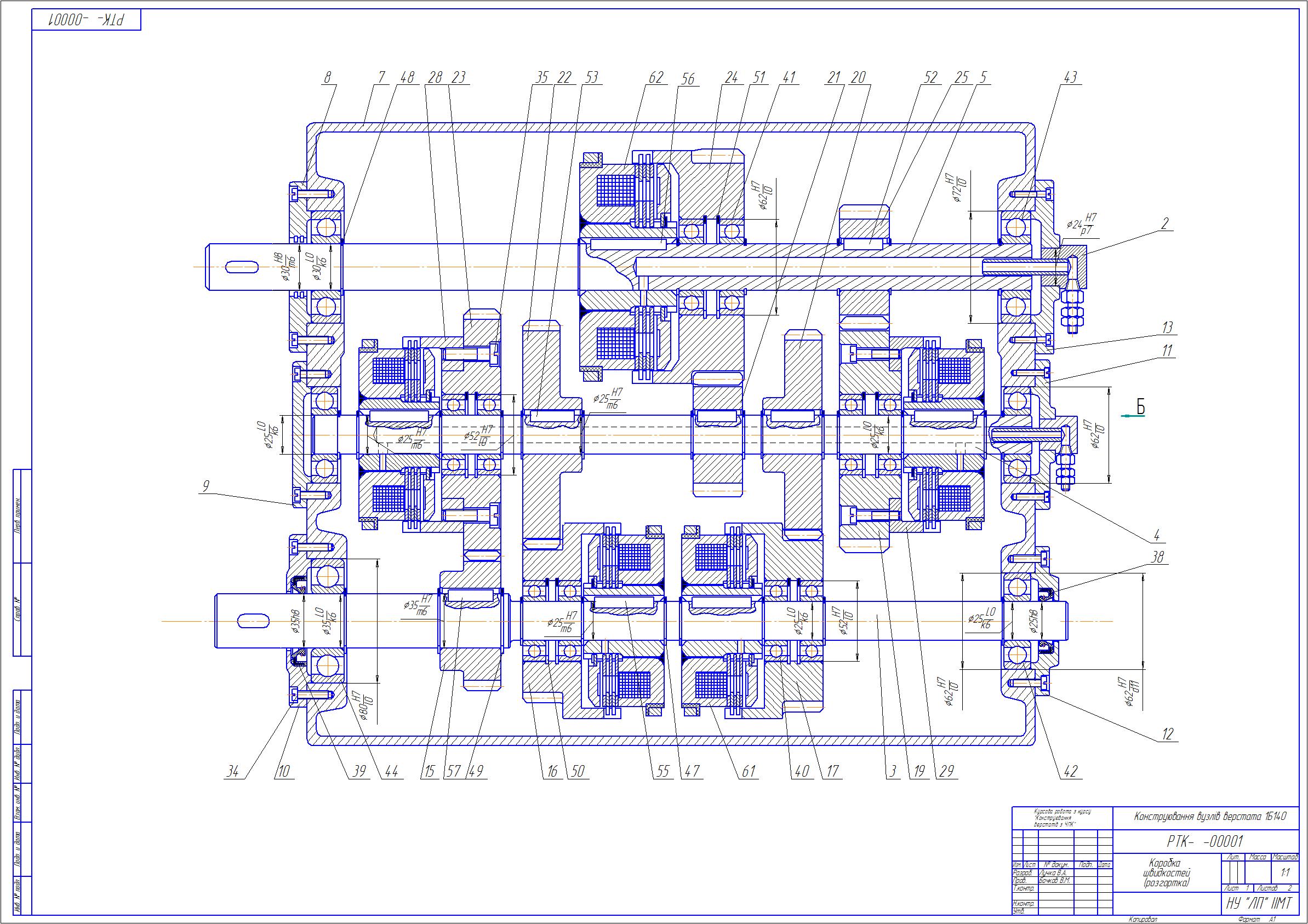

лучка курсовий Бочков/Коробка швидкостей (розгортка).cdw
лучка курсовий Бочков/Специфікація1.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Roman Kolodij
Дата: 2013-10-18
