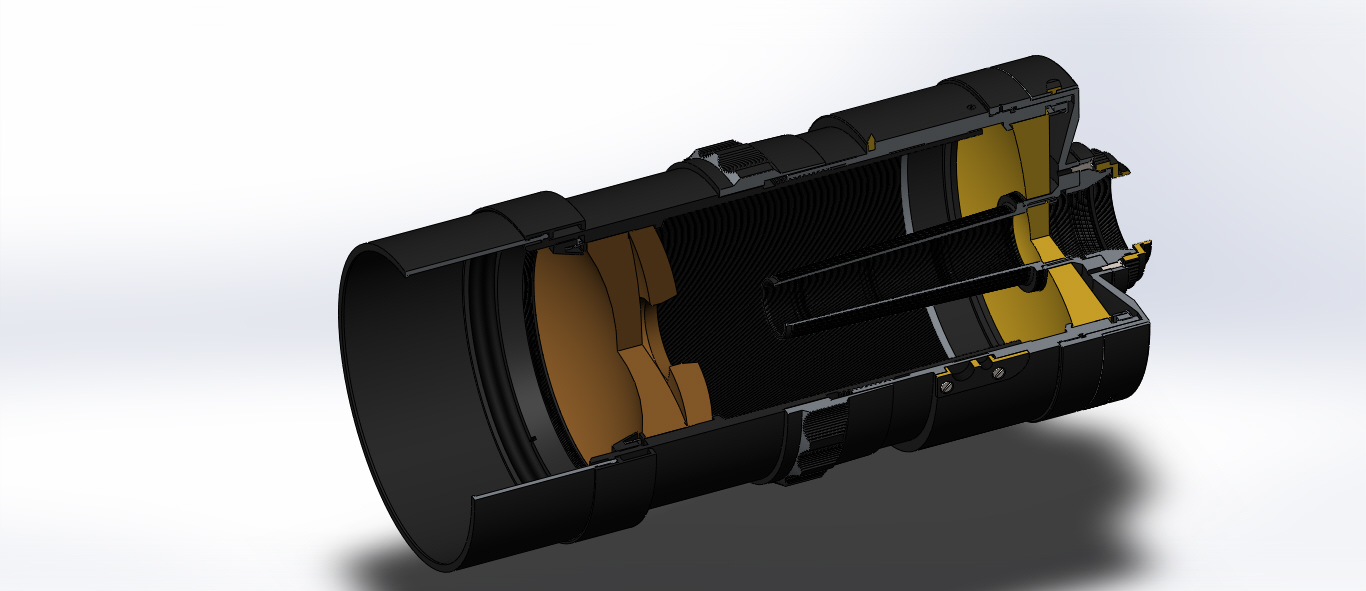

Фотообъектив МТО-1000

Основное применение объектива астросъёмка, фотографирование удалённых объектов, птиц, животных (фотоохота).
Выпускался на Красногорском механическом заводе и на Лыткаринском заводе оптического стекла. Объектив предназначен для использования в качестве сменного к малоформатным однообъективным зеркальным фотоаппаратам. В настоящее время сняты с производства. Объективы МТО получили развитие в выпущеных позже объективах ЗМ и Рубинар. Модель разработана автором методом реверс инжиниринга. Идеально подходит для изучения конструкции фотообъективов студентами обучающимися по направлению "Оптотехника".

Состав: 3D сборка Язык документа

Софт: SolidWorks 2018

Файлы:
задняя часть объектива\Задняя часть корпуса.SLDPRT
задняя часть объектива\задняя часть объектива.SLDASM
задняя часть объектива\Кольцо резьбовое под склейку.SLDPRT
задняя часть объектива\Крышка защитная.SLDPRT
задняя часть объектива\Лейбл в сборе\Лэйбл в сборе.SLDASM
задняя часть объектива\Лейбл в сборе\Лэйбл.SLDPRT
задняя часть объектива\Лейбл в сборе\целик в лейбл.SLDPRT
задняя часть объектива\макет склейки.SLDPRT
задняя часть объектива\сменный хвостовик.SLDPRT
задняя часть объектива\Труба под склейку.SLDPRT
задняя часть объектива\фланец под хвостовик.SLDPRT
передняя часть объектива\Бленда.SLDPRT
передняя часть объектива\Бленда_2.SLDPRT
передняя часть объектива\Кольцо фокусировки.SLDPRT
передняя часть объектива\Корпус перед.SLDPRT
передняя часть объектива\Линза 1.SLDPRT
передняя часть объектива\Линза 2.SLDPRT
передняя часть объектива\Передняя часть объектива.SLDASM
передняя часть объектива\Прокладное кольцо передней группы 2.SLDPRT
передняя часть объектива\Прокладное кольцо передней группы.SLDPRT
передняя часть объектива\Пружинное кольцо для менисков.SLDPRT
передняя часть объектива\Резьбовое кольцо первых линз.SLDPRT
средняя часть объектива\Главное зеркало.SLDPRT
средняя часть объектива\Основание под штатив.SLDPRT
средняя часть объектива\Пружинное кольцо для главного зеркала.SLDPRT
средняя часть объектива\Резьбовое кольцо для главного зеркала.SLDPRT
средняя часть объектива\Средний корпус.SLDPRT
средняя часть объектива\Средняя часть объектива.SLDASM
средняя часть объектива\стопор.SLDPRT
средняя часть объектива\Целик.SLDPRT
Крышка.SLDPRT
МТО 1000.SLDASM
задняя часть объектива\Лейбл в сборе
задняя часть объектива
передняя часть объектива
средняя часть объектива
