Игольчатые радиаторы (серия И) ООО "Лигра"

В файлах содержатся чертежи и 3d модели радиаторов в формате Компас3Dv21, а так же STP файлы моделей и PDF файлы исходных чертежей с сайта производителя.

Технические характеристики для справки:

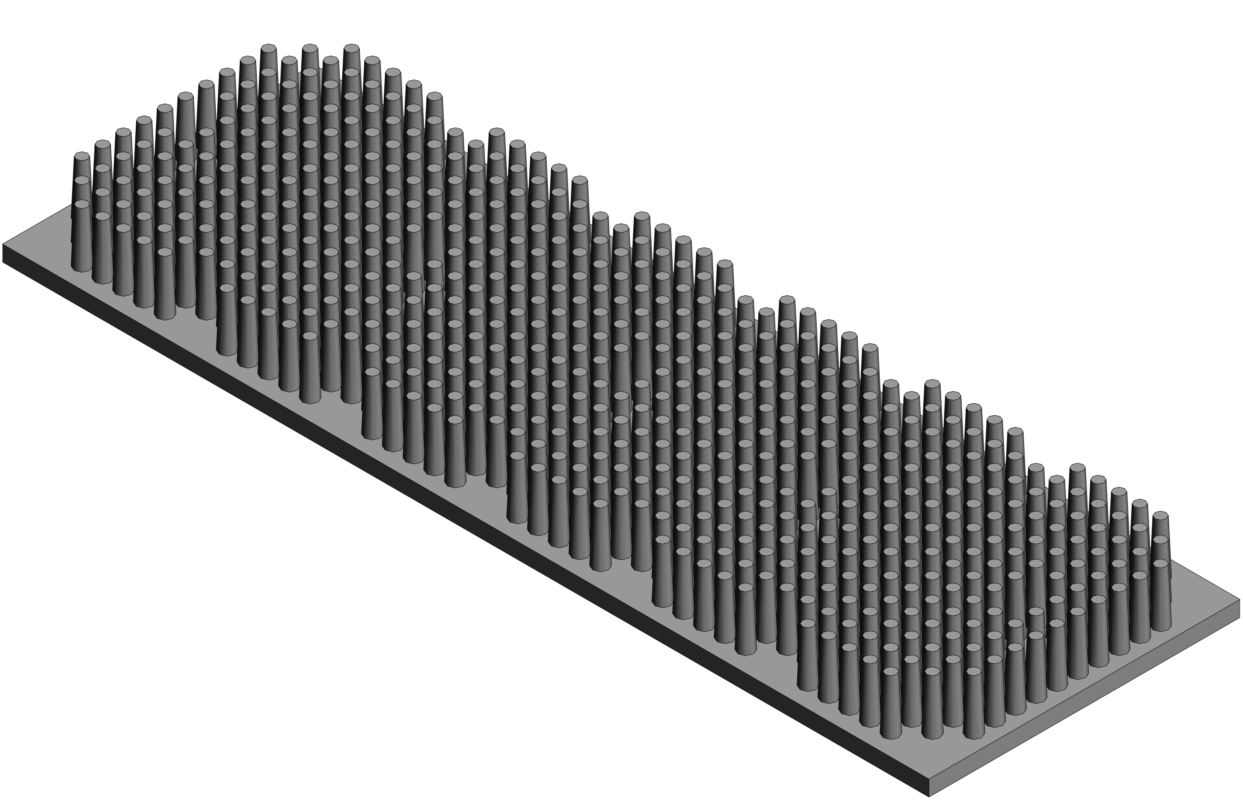

И-110
Габаритные размеры 90х268х20мм;
Вес 600 г, площадь поверхности 1480 см2;
Используется для микросхем с любым типом корпуса.

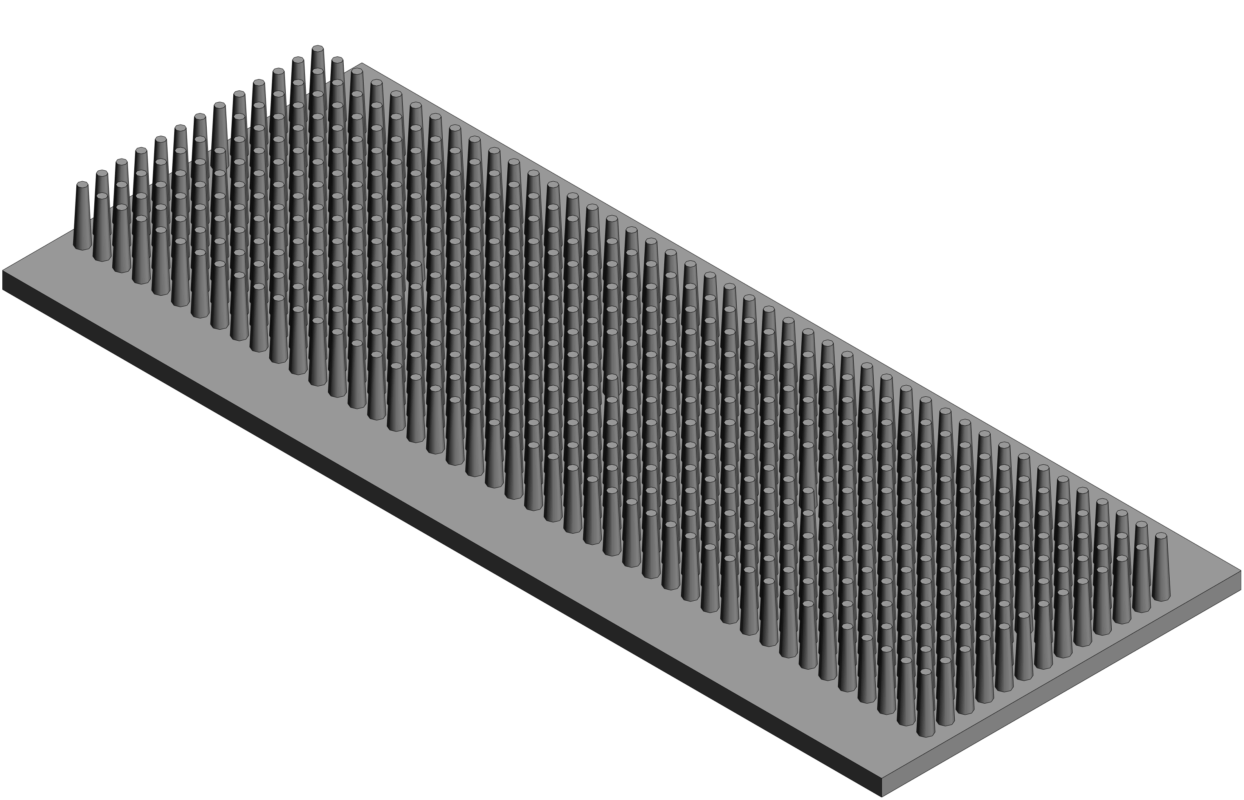

И-120
Габаритные размеры 267х90х20мм;
Вес 600 г, площадь поверхности 1460 см2;
Используется для микросхем с любым типом корпуса.

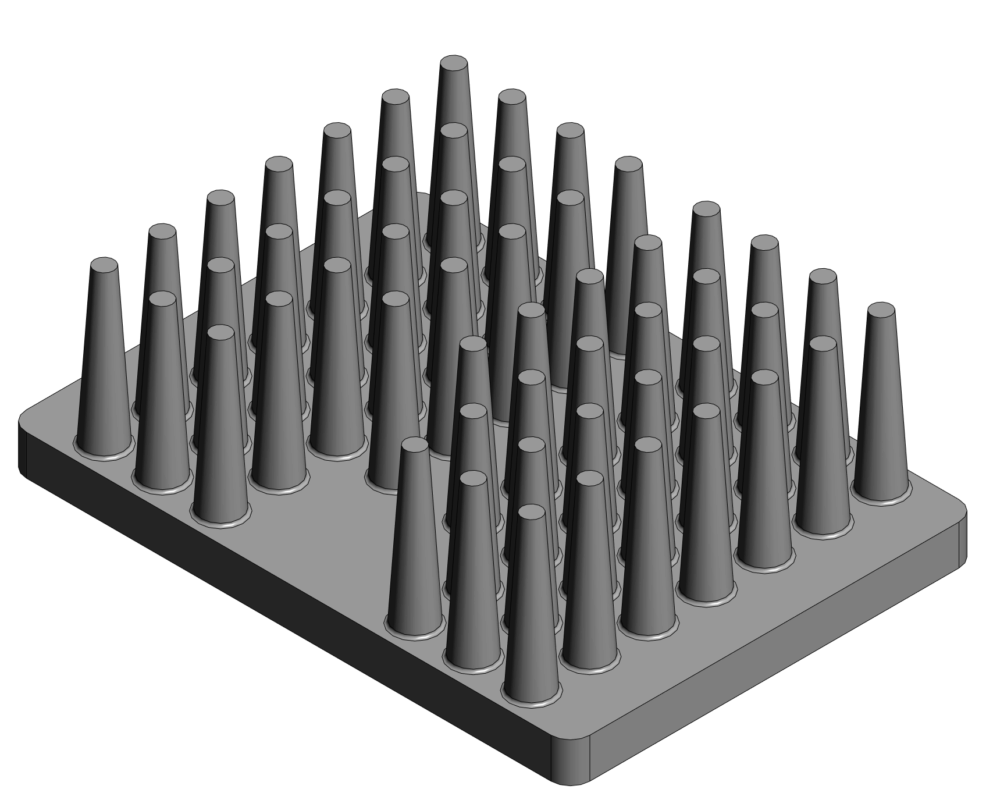

И-230
Габаритные размеры 58х42х20 мм;
Предназначен для отвода тепла от активных электронных компонентов с любым типом корпуса;
Вес 40г, площадь поверхности 135 см2;
Мощность рассеивания 7 Вт.

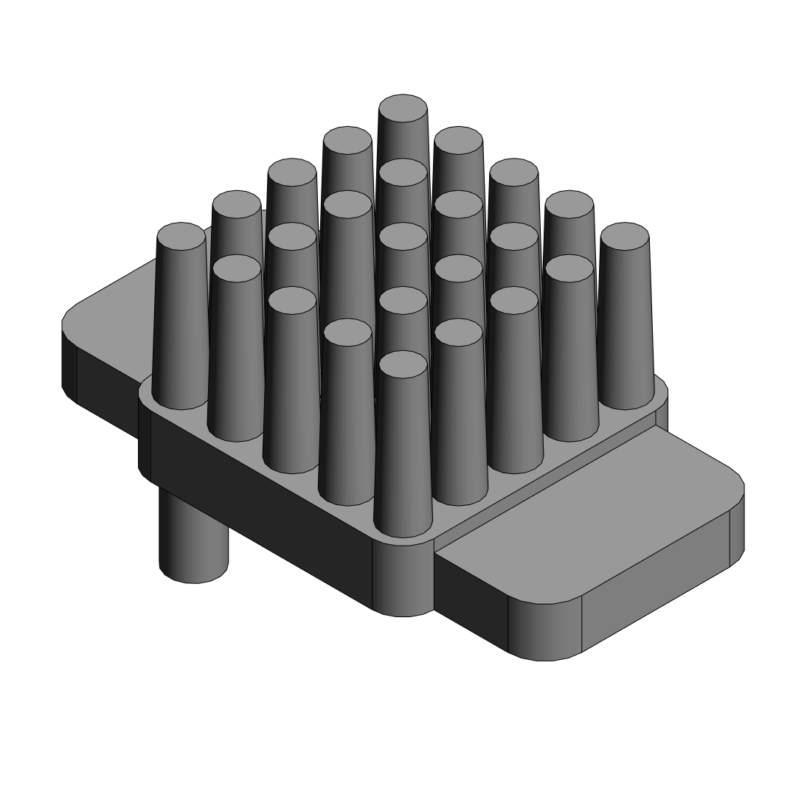

И-535
Габаритные размеры 41х23х16мм;
Вес 15 г, площадь поверхности 48 см2;
Используется для микросхем с типом корпуса ТО-126, ТО-220.

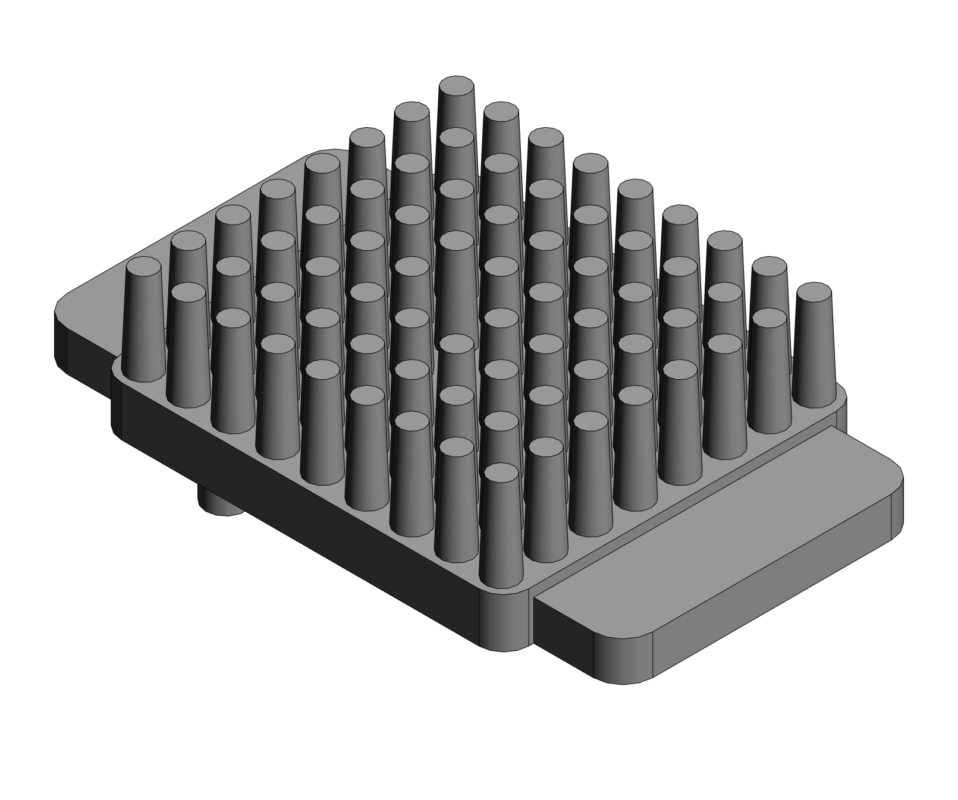

И-650
Габаритные размеры 59х36х20мм;
Вес 30 г, площадь поверхности 102 см2;
Используется для микросхем с любым типом корпуса.

Материал радиаторов сплав АК7 ГОСТ 1583-93. Теплопроводность 1.68 дж/кв.см*сек*oС.
Отсутствуют модели И-150, И-280, И-360. По причине: Производство временно приостановлено, нет чертежей.
