Ребристые радиаторы (серия Р) ООО"Лигра"

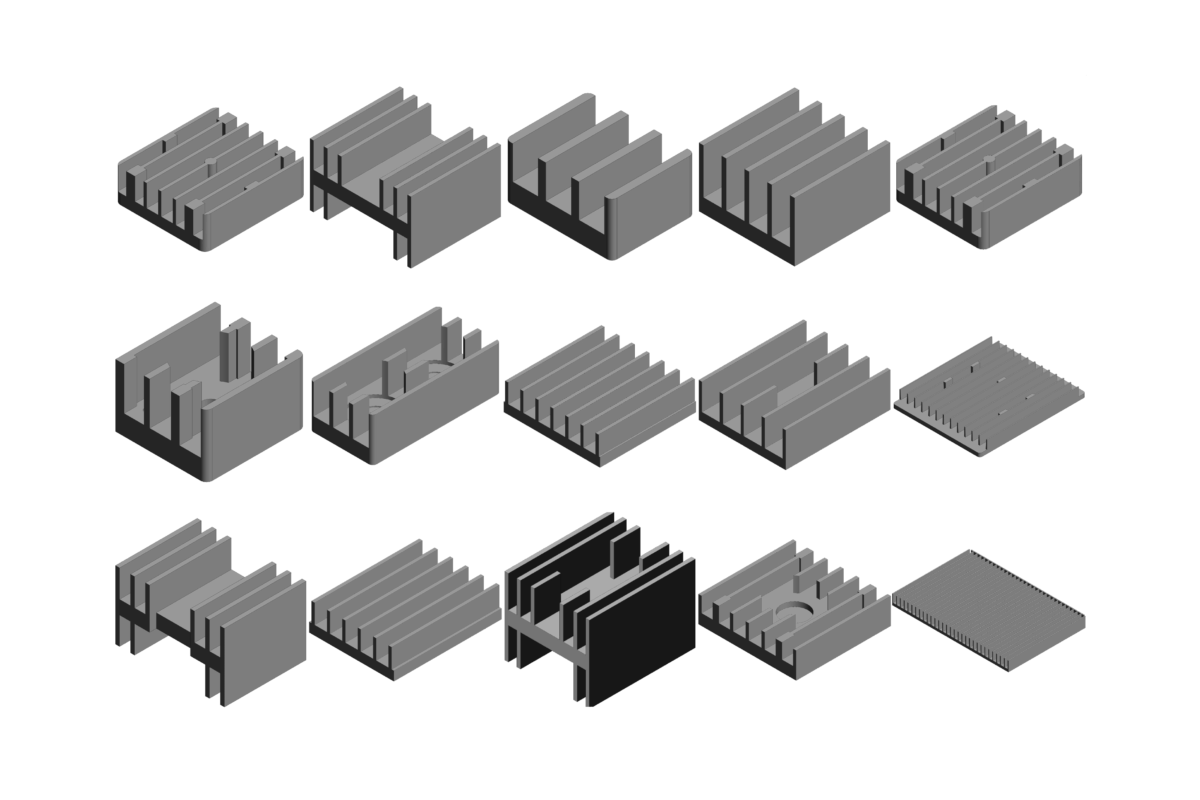

В файлах содержатся чертежи и 3d модели радиаторов в формате Компас3Dv21, а так же STP файлы моделей и PDF файлы исходных чертежей с сайта производителя.

Технические характеристики для справки:

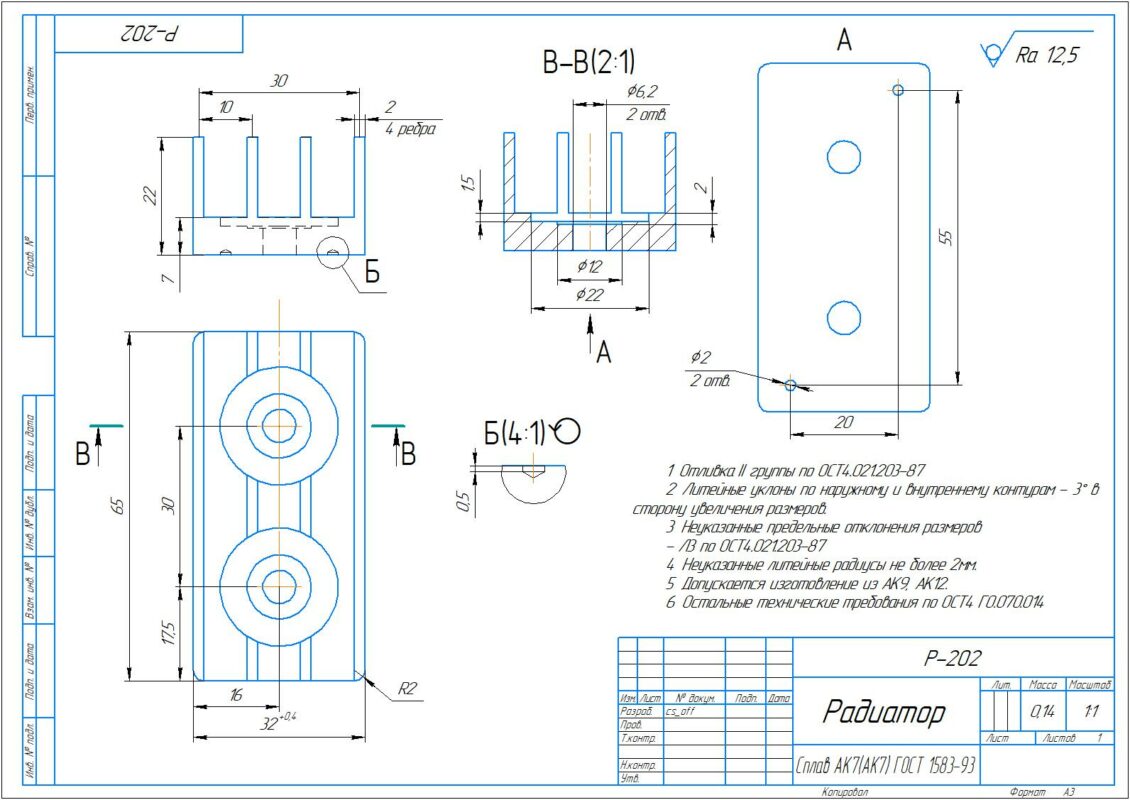

P-202 Односторонний
Габаритные размеры 65*32*22мм.
Вес 50 г, площадь поверхности 90 см2;
Применяется для микросхем с типом корпуса ТИ-3, КД-11, КДЮ-11, КДИ-17, КТ-79, КД-12.

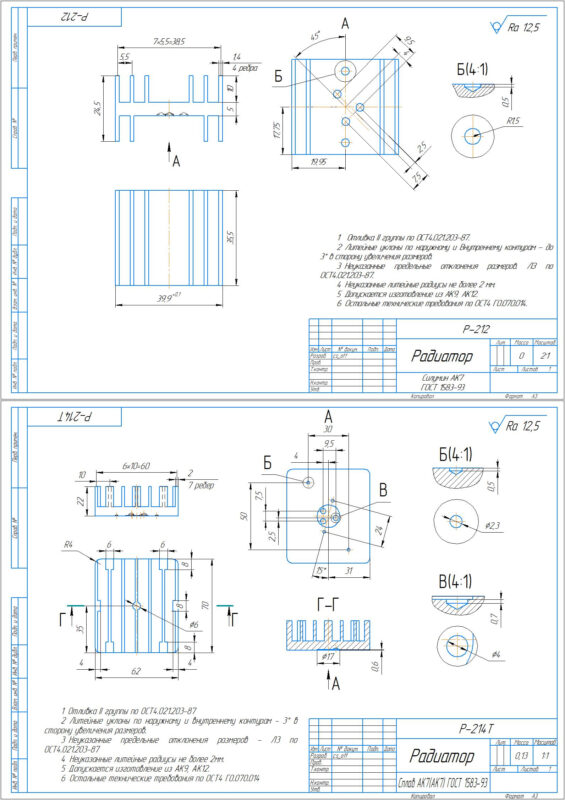

P-212 Двухсторонний
Габаритные размеры 40х36х24,5 мм;
Вес 35 г, площадь поверхности 103 см2.

P-214 Односторонний
Габаритные размеры 62х70х22мм;
Вес 130 г, площадь поверхности 235см2;
Мощность рассеяния 20 Вт. Используется для микросхем с любым типом корпуса.

P-214T Односторонний
Габаритные размеры 70х62,5х22мм;
Вес 130 г, площадь поверхности 235см2;
Мощность рассеяния 20 Вт.

P-215 Односторонний
Габаритные размеры 35х32х22мм;
Вес 31 г, площадь поверхности 55 см2.

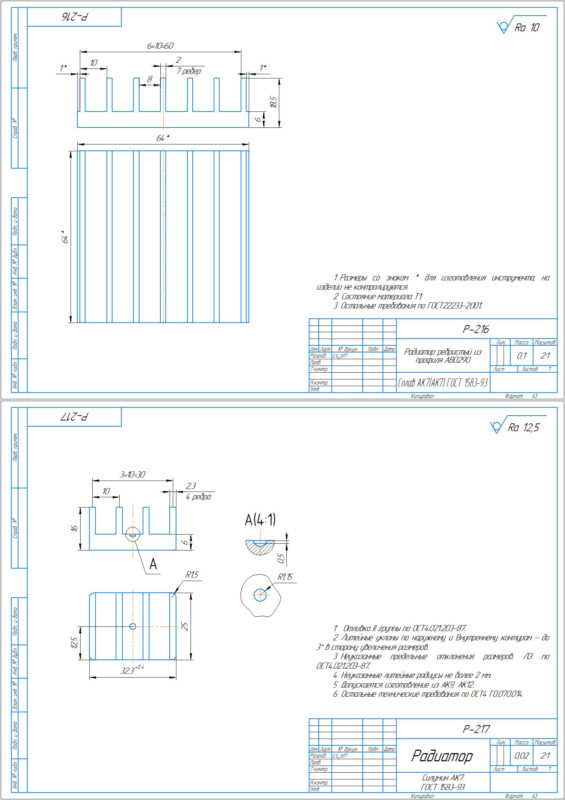

P-216 Односторонний
Габаритные размеры 64х62,5х18;
Вес 97 г, площадь поверхности 194 см2.

P-217 Односторонний
Габаритные размеры 32х25х16мм;
Вес 20 г, площадь поверхности 36 см2;
Применяется для микросхем с типом корпуса ТО-126.

P-218 Односторонний (снят с производства, профиль АВ1109 аналог Р-218)
Габаритные размеры 50х42х16,5мм;
Вес 36 г, площадь поверхности 100 см2.

P-232 Двухсторонний
Габаритные размеры 40х32х29мм;
Вес 40г, площадь поверхности 103 см2.

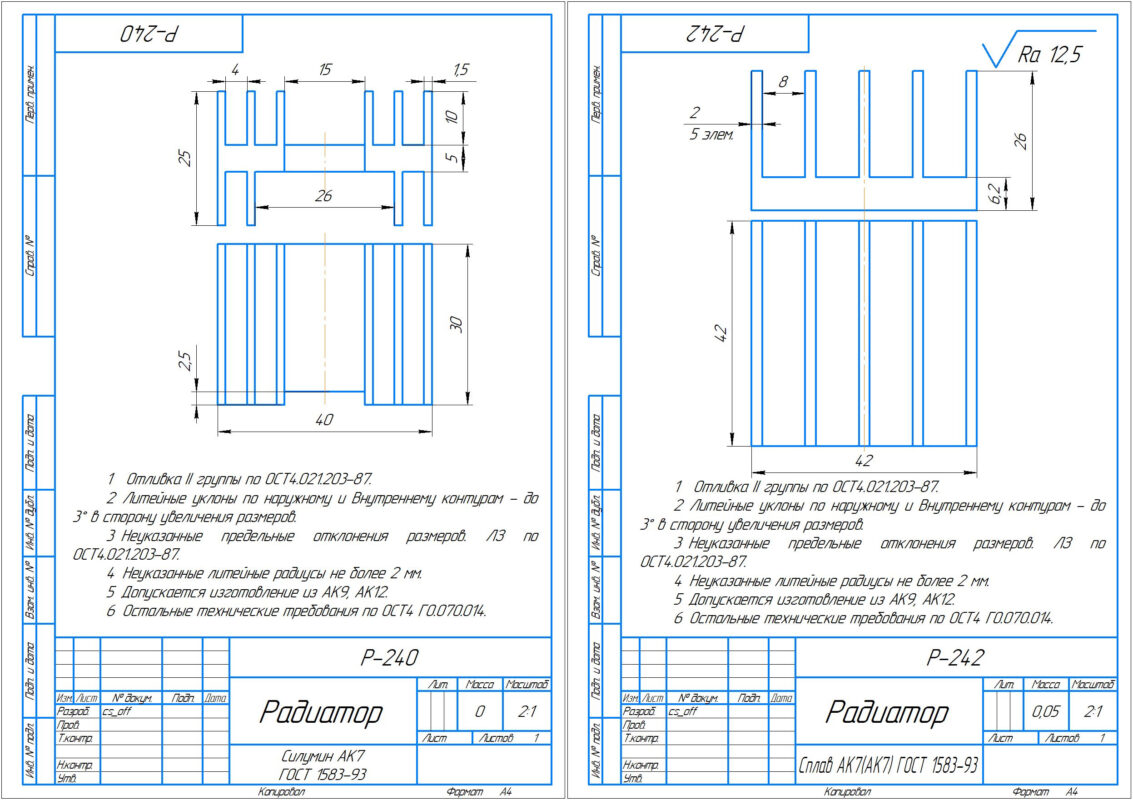

P-240 Двухсторонний
Габаритные размеры 40х30х25мм.
Вес 30 г, площадь поверхности 92 см2;
Применяется для микросхем с типом корпуса ТО-126, ТО-220, ТО-218, ТО-247.

P-242 Односторонний
Габаритные размеры 42х42х26мм.
Вес 50 г, площадь поверхности 81 см2.

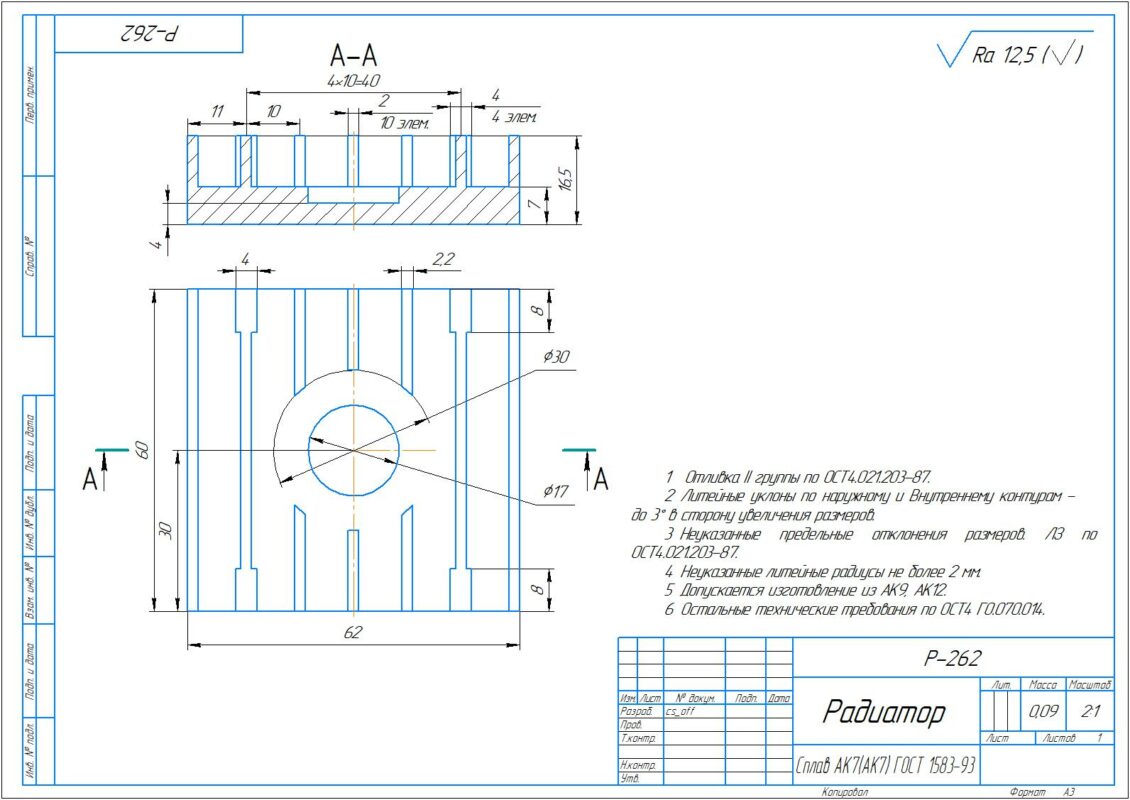

P-262 Односторонний
Габаритные размеры 60×62×16,5мм;
Вес 90 г, площадь поверхности 165 см2;
Применяется для микросхем с типом корпуса ТК-8, КТ-9, КТЮ-9.

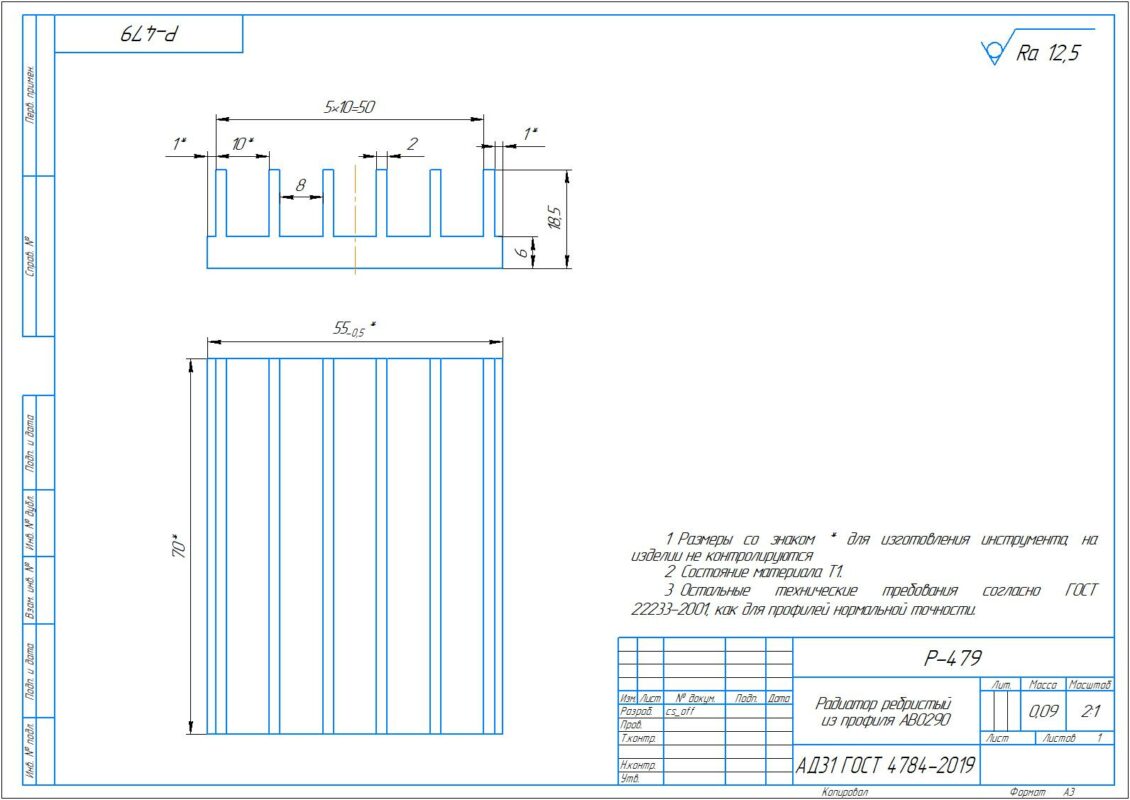

P-479 Односторонний
Габаритные размеры 70х53х18мм;
Вес 100 г, Площадь поверхности 165 см2.

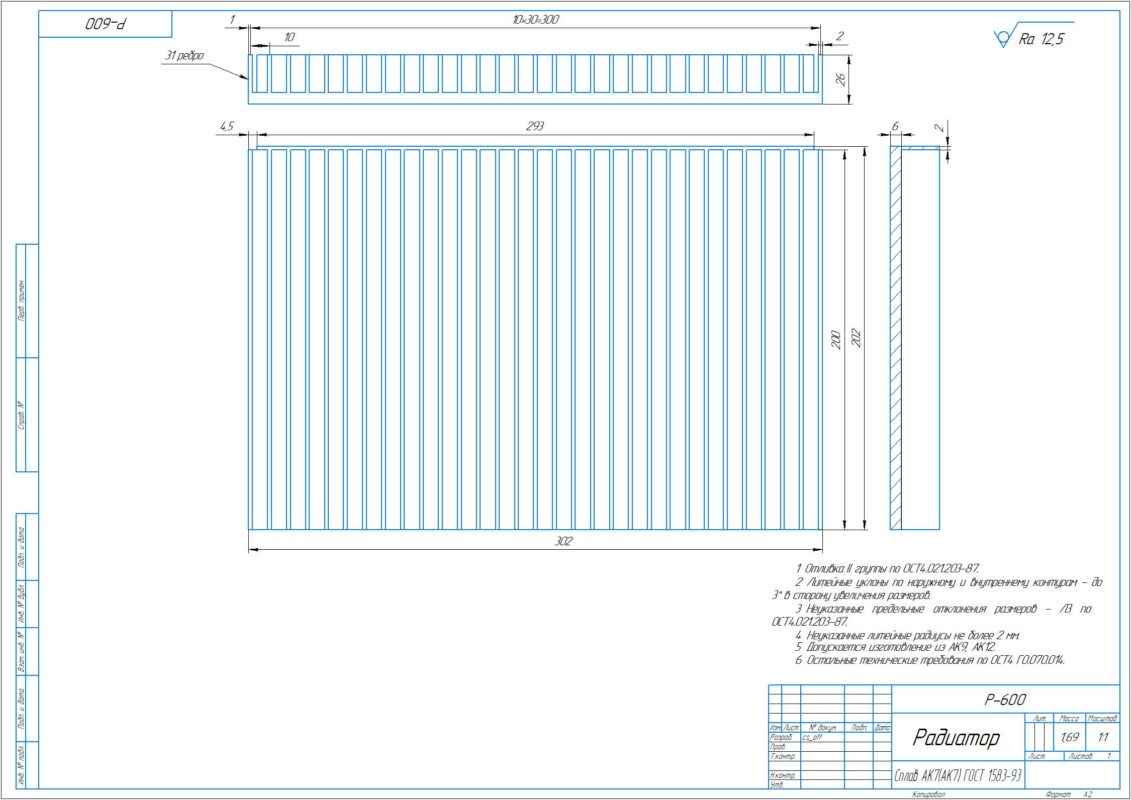

P-600 Односторонний
Вес 1500г, площадь поверхности 3900 см2;
Применяется для микросхем с любым типом корпуса.

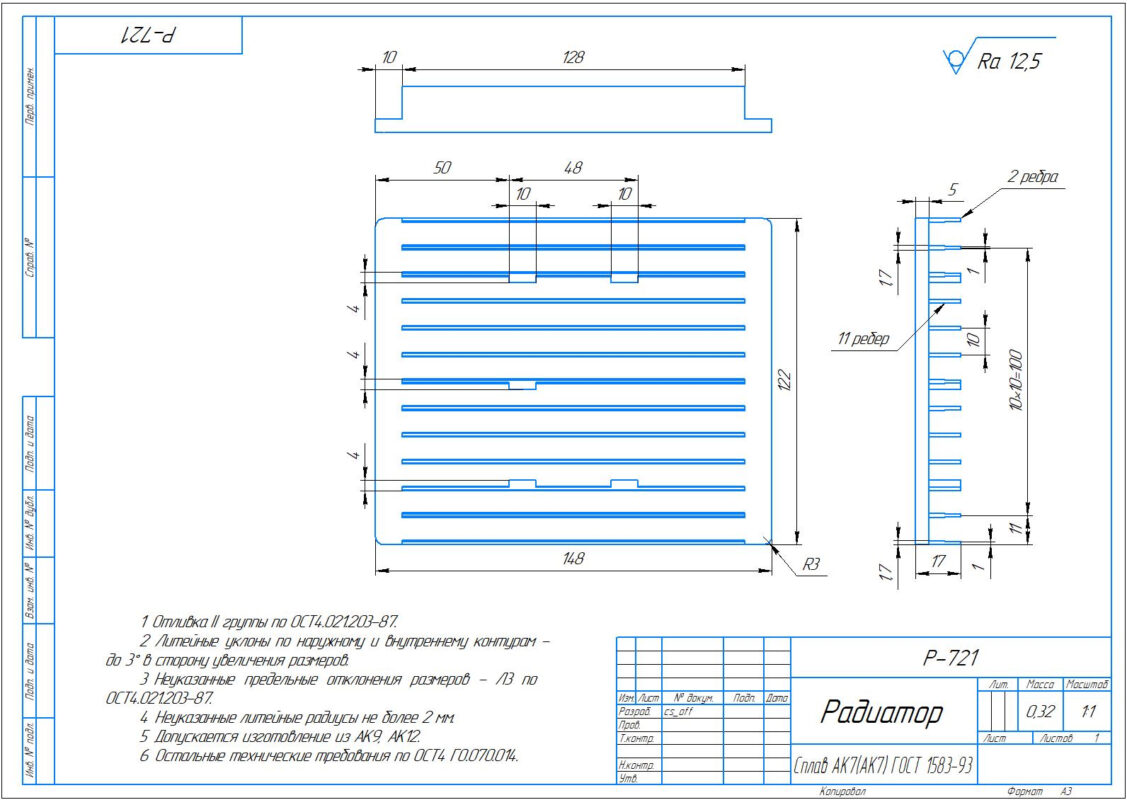

P-721 Односторонний
Габаритные размеры 148×122×17мм;
Вес 340 г, площадь поверхности 761 см2;
Применяется для микросхем с любым типом корпуса.

Материал радиаторов сплав АК7 ГОСТ 1583-93. Теплопроводность 1.68 дж/кв.см*сек*oС.
