Профили радиаторные силовые нормальной точности (серия AB, ПР) ООО"Лигра"

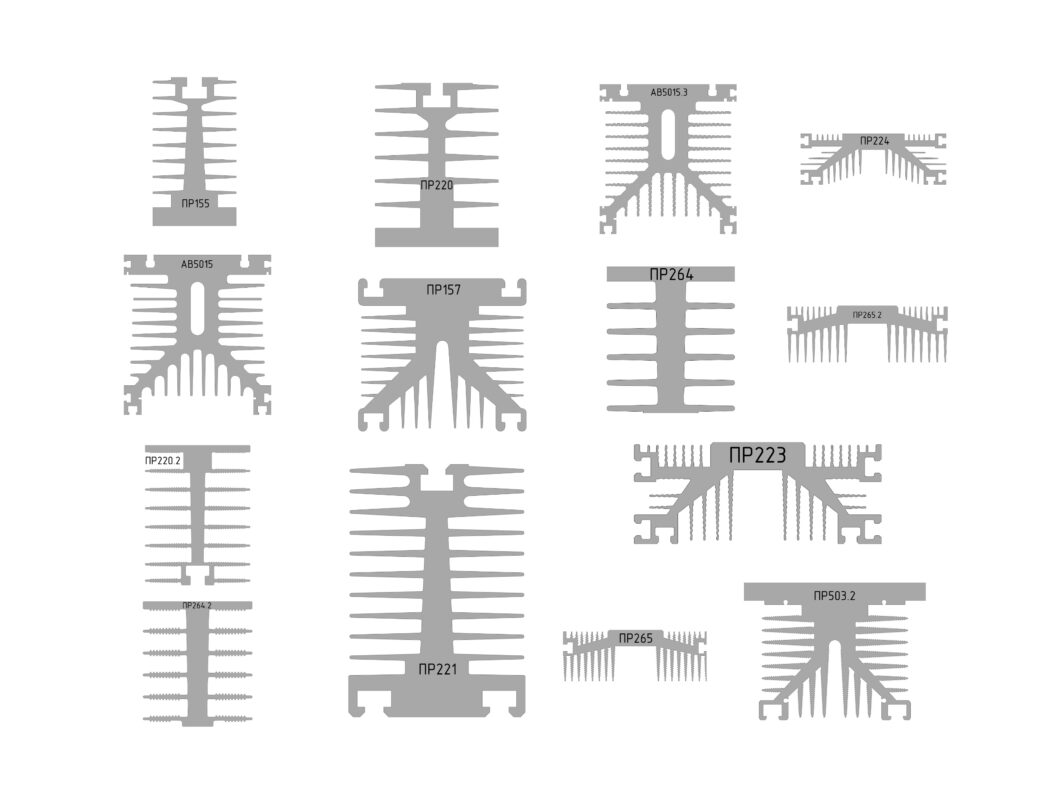

В файлах содержится чертежи и 3D модели 14 наименований силовых радиаторов в формате Компас3Dv21, а так же STP файлы моделей и PDF файлы исходных чертежей с сайта производителя.

Технические характеристики для справки:

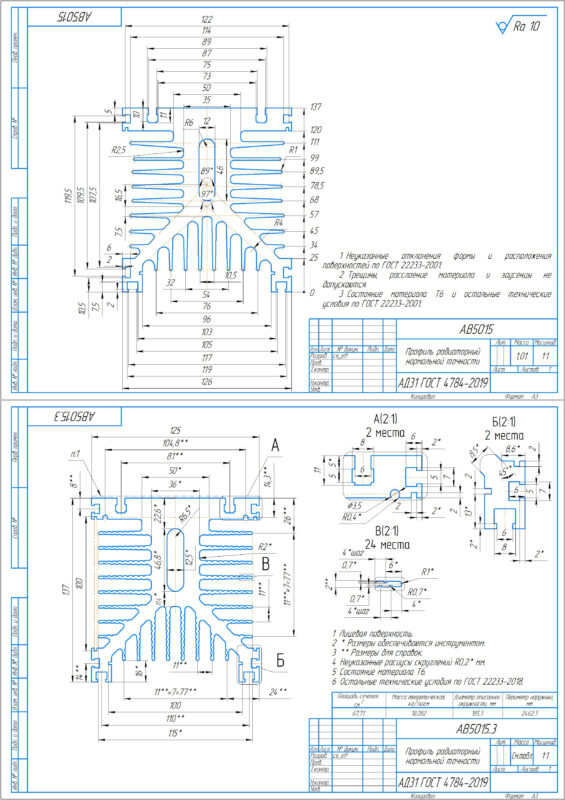

AB5015
Габариты (ШхВ, мм) - 125 х 137
Вес 1 м пог. - 18,3 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м

AB5015.3
Габариты (ШхВ, мм) - 125 х 137
Вес 1 м пог. - 18,3 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м

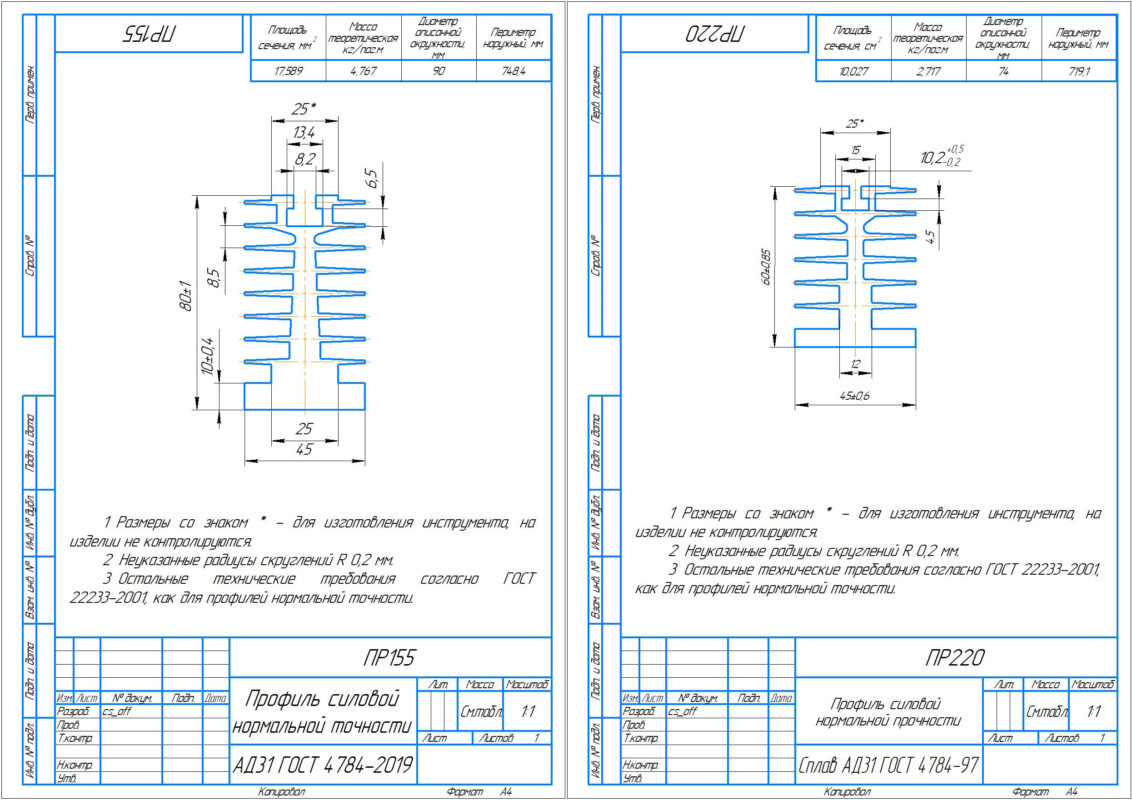

ПР155
Габариты (ШхВ, мм) - 45 х 80
Вес 1 м пог. - 5,3 кг
Материал - Сплав АД31 ГОСТ 4784-2019

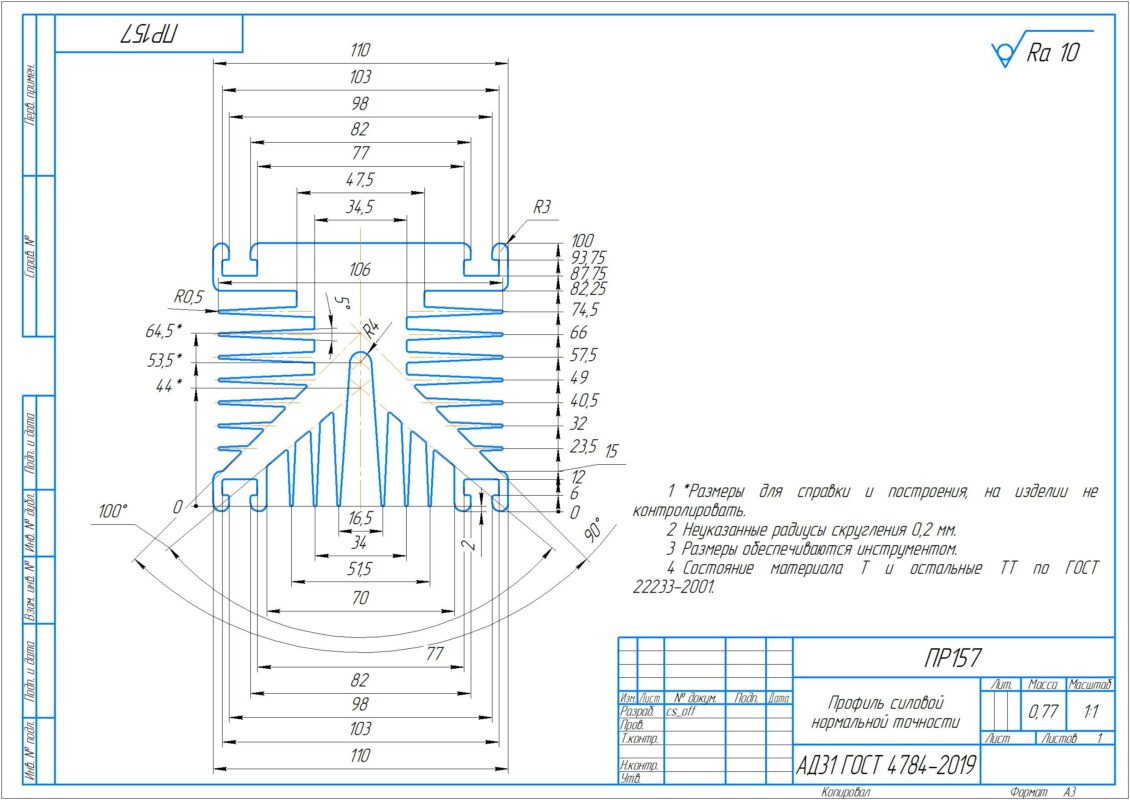

ПР157
Габариты (ШхВ, мм) - 110 х 100
Вес 1 м пог. - 15,0 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м пог.

ПР220
Габариты (ШхВ, мм) - 45 х 60
Вес 1 м пог. - 2,72 кг
Материал - Сплав АД31 ГОСТ 4784-2019

ПР220.2
Габариты (ШхВ, мм) - 45 х 60
Вес 1 м пог. - 2.461 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м пог.

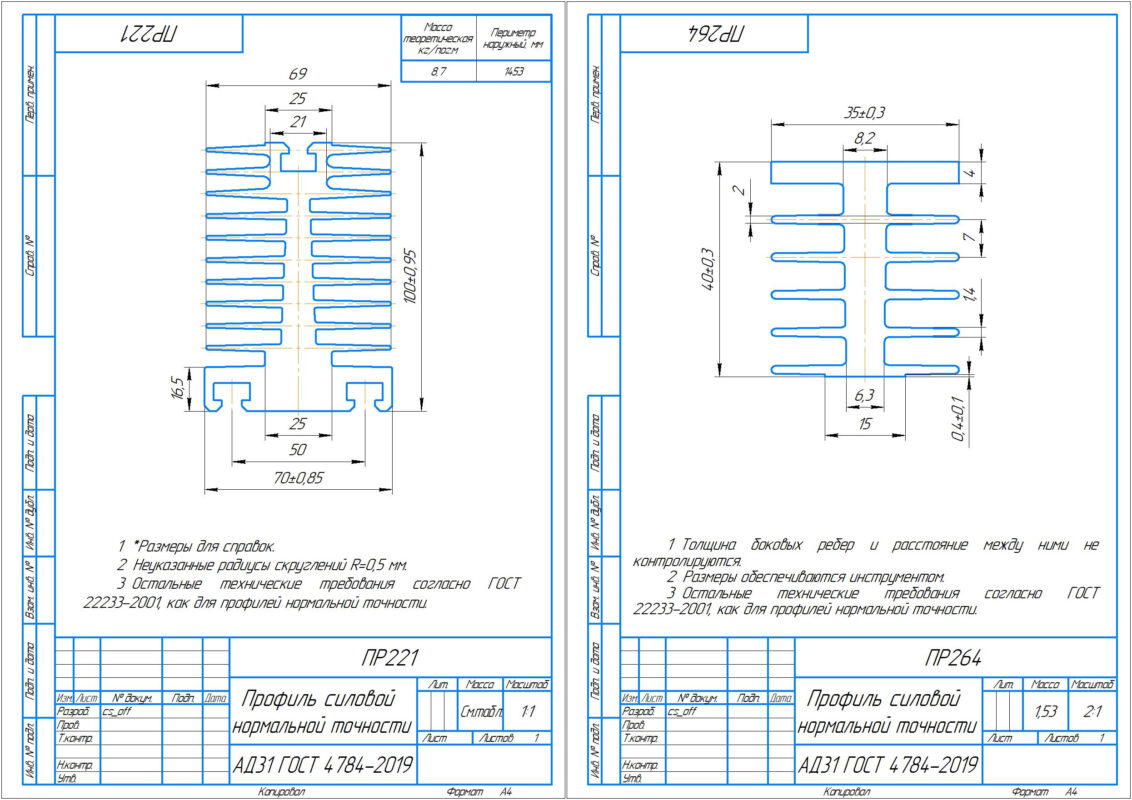

ПР221
Габариты (ШхВ, мм) - 70 х 100
Вес 1 м пог. - 8,7 кг
Материал - Сплав АД31 ГОСТ 4784-2019

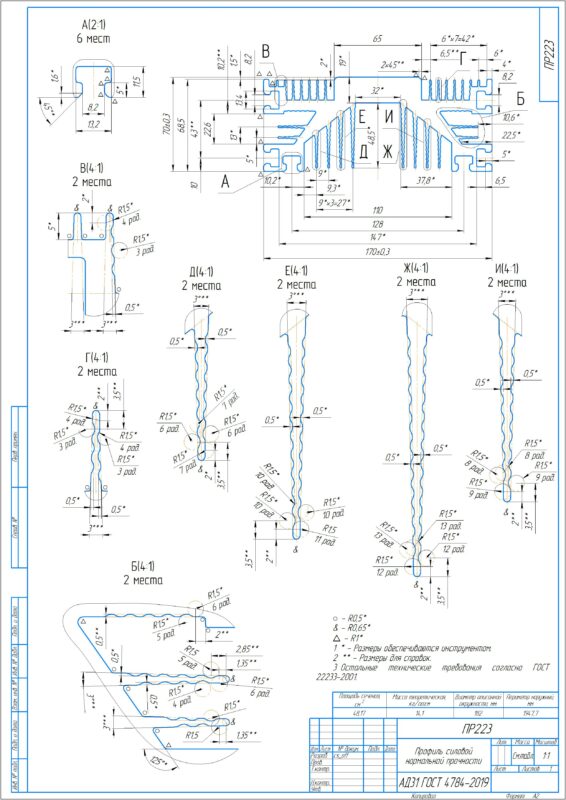

ПР223
Габариты (ШхВ, мм) - 170 х 70
Вес 1 м пог. - 14,1 кг
Материал - Сплав АД31 ГОСТ 4784-2019

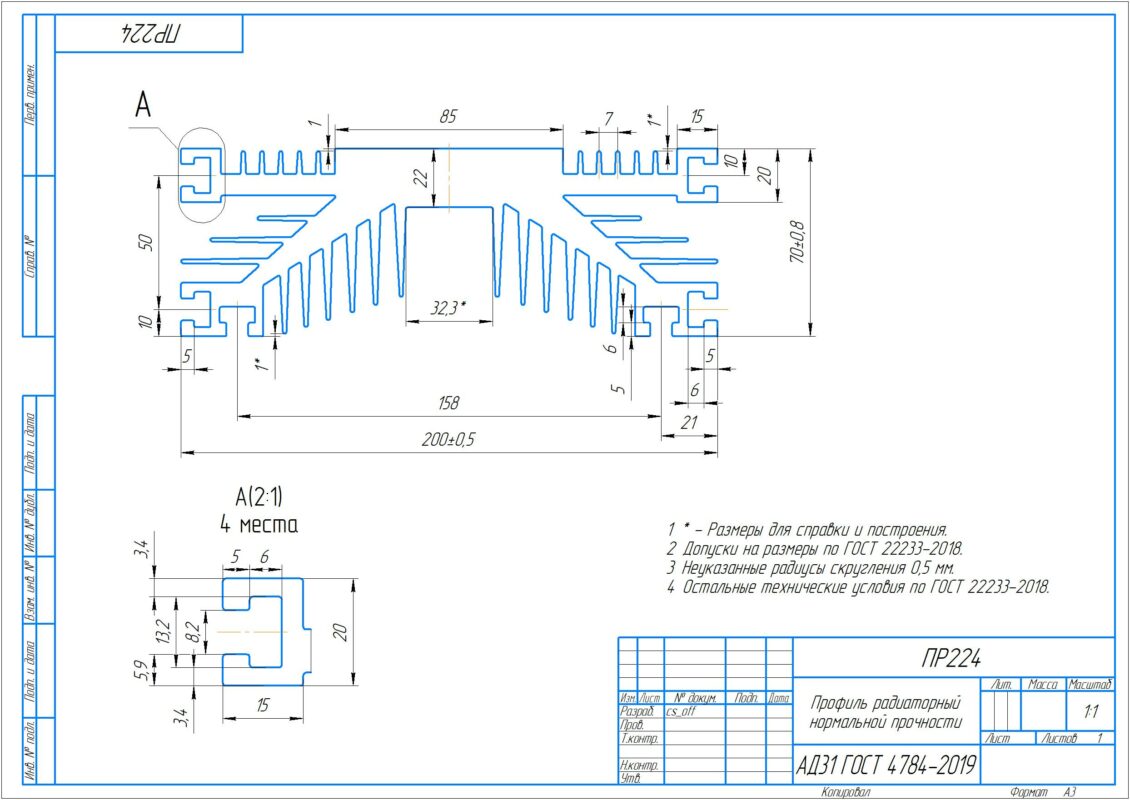

ПР224
Габариты (ШхВ, мм) - 200 х 70
Вес 1 м пог. - 15,4 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,1 м

ПР264
Габариты (ШхВ, мм) - 35 х 40
Вес 1 м пог. - 1,53 кг
Материал - Сплав АД31 ГОСТ 4784-2019

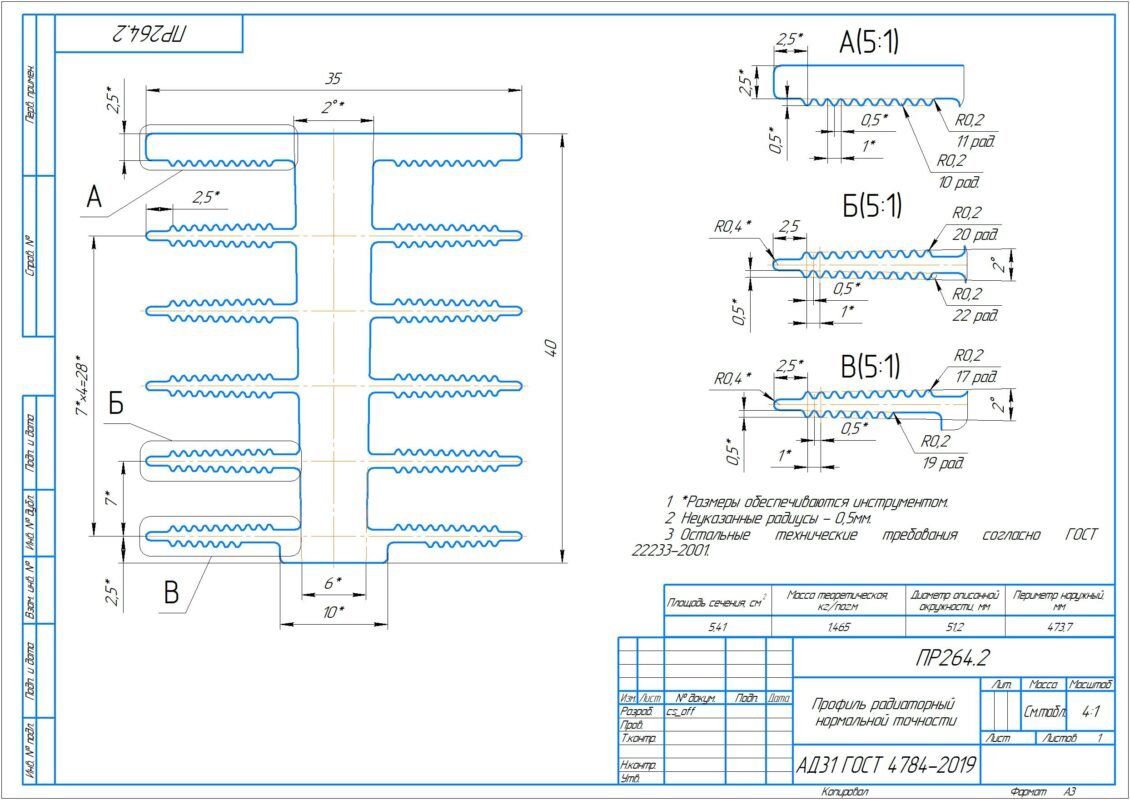

ПР264.2
Габариты (ШхВ, мм) - 35 х 40
Вес 1 м пог. - 1,465 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м пог.

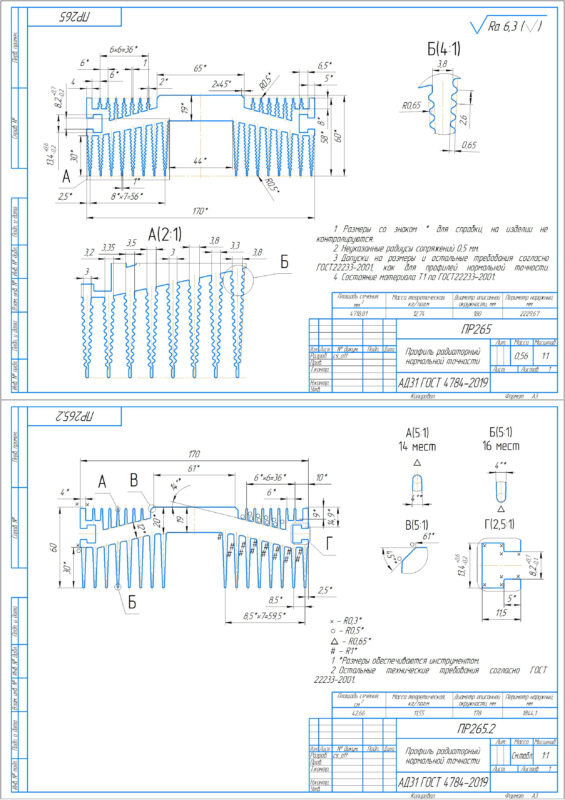

ПР265
Габариты (ШхВ, мм) - 170 х 60
Вес 1 м пог. - 12,74 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Снят с производства.

ПР265.2
Габариты (ШхВ, мм) - 170 х 60
Вес 1 м пог. - 11,55 кг
Материал - Сплав АД31 ГОСТ 4784-2019

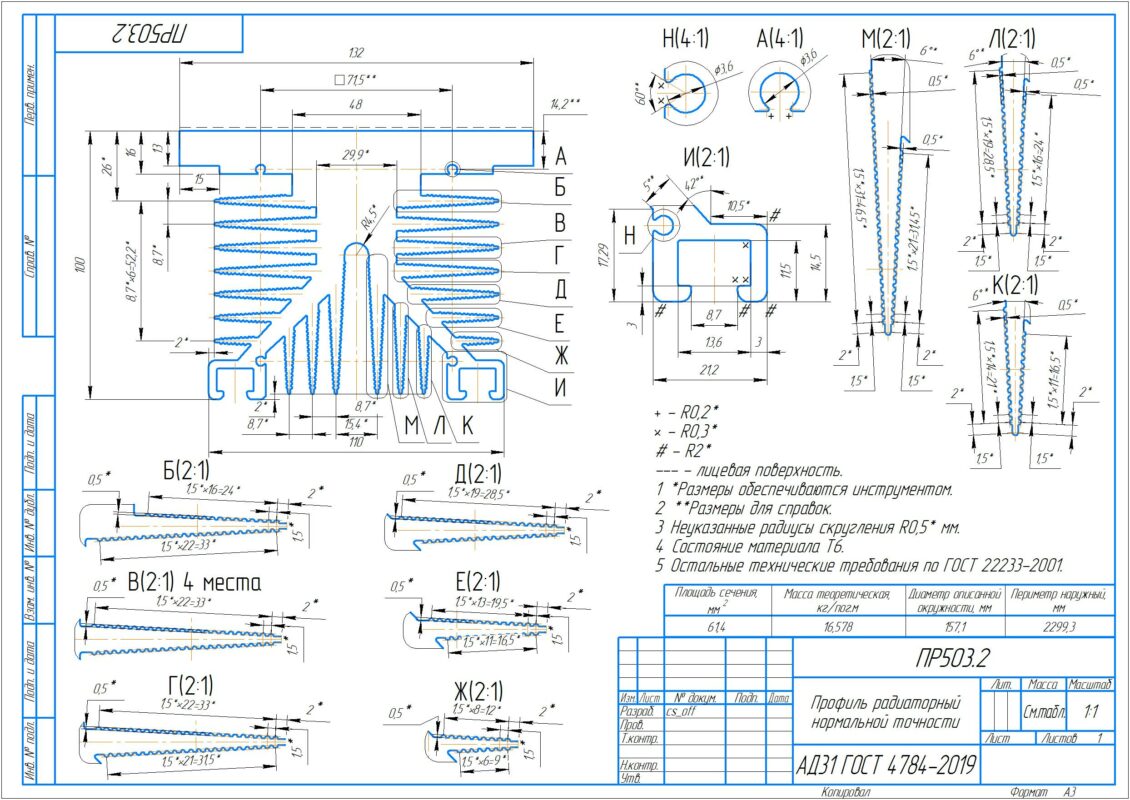

ПР503.2
Габариты (ШхВ, мм) - 110 х 71,5
Вес 1 м пог. - 16,6 кг
Материал - Сплав АД31 ГОСТ 4784-2019
Длина хлыста - 3,05 м пог.

Материал радиаторов сплав АД31 ГОСТ 4784-2019. Теплопроводность 180–200 Вт/(м·К).
