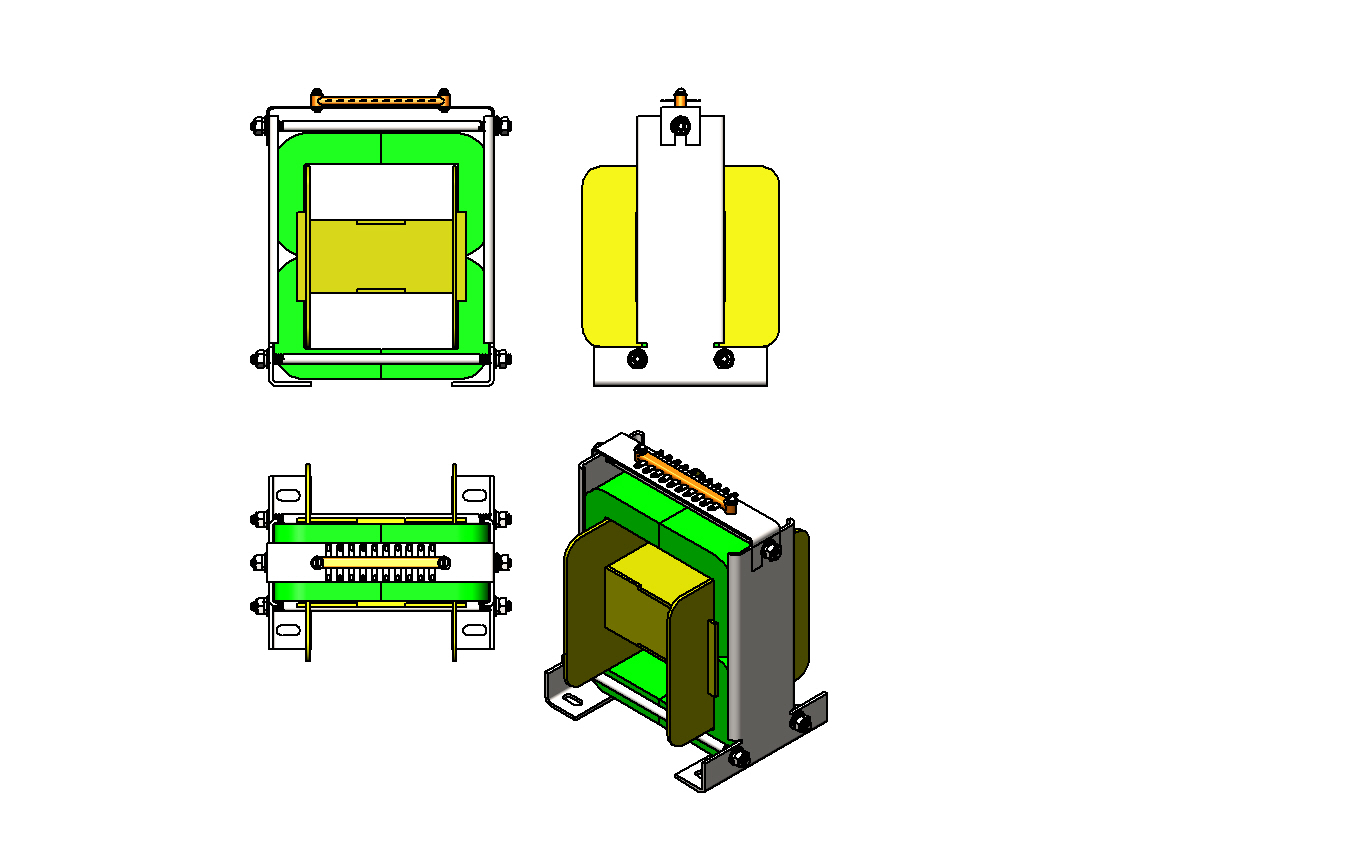

Каркас для магнитопроводов типа ШЛ

Разработанные каркасы, предназначенные для изготовления трансформаторов и дросселей с магнитопроводом (сердечником) типа ШЛ. В данном случае проектирование сводится к индивидуальному расчету параметров обмоток трансформаторов/дросселей и отображении полученных данных в КД.

Состав набора:
- 3D модель каркасов для магнитопровода ШЛ (12х25; 16х16; 16х20; 16х25; 16х32; 20х20; 20х25; 20х32; 20х40; 25х25; 25х32; 25х40; 32х40);
- 3D модель магнитопроводов ШЛ (все типоразмеры);
- 3D модель каркасов катушки для магнитопроводов ШЛ (6х6,5;6х8; 6х10; 6х12; 8х8; 8х10; 8х12,5; 8х16; 10х10; 10х12,5; 10х16; 10х20; 12х12,5; 12х16; 12х20; 12х25; 16х16; 16х20; 16х25; 16х32;
20х20; 20х25; 20х32; 20х40; 25х25; 25х32; 25х40; 25х50; 32х32; 32х40; 32х50; 32х64; 40х40; 40х50; 40х64; 40х80);
- комплект конструкторской документации (спецификация, сб. черт, черт. деталей);
- пример оформления сб. черт. с обмотками;
- документация на каркасы катушки (СТП).

Состав: 3D сборка (набор моделей) и комплект КД Язык документа

Софт: SolidWorks 16SP5 и КОМПАС-3D 14SP2 (чертежи)
