Конструктор для изучения гироскопического момента

Конструктор для сборки несколько вариантов устройств, которые являются пособием для учебных заведений для изучения гироскопического момента.
Возможны сборки с одним и двумя соосными независимыми маховиками.
В комплекте два варианта раскрутки маховика. Один с вариатором (любая скорость вращения в пределах возможностей привода), другой со шкивом (две фиксированных скорости).
Также, в комплекте имеется резиновый диск под углошлифовальную машину для передачи вращательного момента от привода машины.
Вес одного маховика 4,5 кг.

Состав: 3D Сборка с деталями Язык документа

Софт: SolidWorks 2016 SP1

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Конструктор для изучения гироскопического момента

Винт.sldprt
Корпус.sldprt
Маховик.sldprt
Опора.sldprt
Привод.sldprt
Стойка 1.sldprt
Стойка 2.sldprt
Шайба.sldprt
Шкив.sldprt
Сборка с вариатором.sldasm

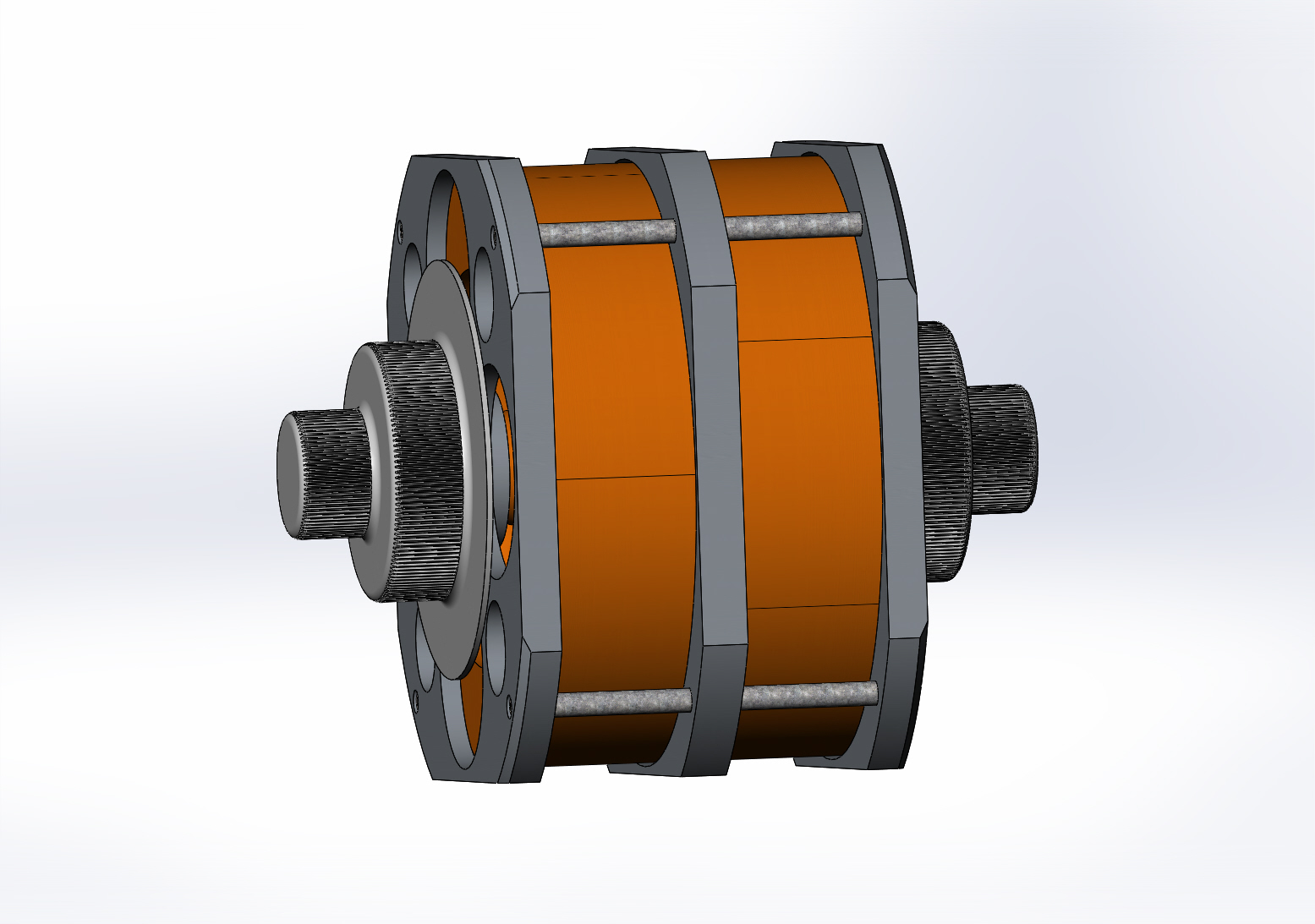

Сборка с двумя маховиками.sldasm
Сборка со шкивом.sldasm
Вал.sldprt
Вариатор.sldprt
