Курсовой проект - Проектирование супергетеродинного радиоприемника КВ диапазона 3.95-4 МГц с ПЧ 465 кГц

Белорусская государственная академия связи, факультет электросвязи, кафедра радио и информационных технологий. Дисциплина "Электроника и схемотехника". Тема "Проектирование супергетеродинного радиоприемника". Минск 2026. Автор Белегов Д.А. гр. АП391, руководитель Терех И.Л.

Диапазон принимаемых частот КВ1: 3.95–4 МГц. Промежуточная частота (fпч): 465 кГц. Полоса пропускания: 10 кГц. Нижняя частота модулирующего сигнала: 300–3500 Гц. Сопротивление нагрузки (Rн): 6 Ом. Выходная мощность (Pвых): 0.2 Вт. Глубина модуляции (m): 0.8. Амплитуда входного сигнала детектора: 0.4 В. Коэффициент передачи детектора: 0.6. Коэффициент запаса: 1.7. Эквивалентная добротность: 52. Коэффициент шунтирования: 0.6. Ослабление по зеркальному каналу: 24 дБ.

Аннотация:
В данном курсовом проекте разработаны структурная и принципиальная электрические схемы супергетеродинного КВ-приемника. Выполнен расчет радиочастотного и тракта промежуточной частоты. Обоснован выбор элементной базы. Промежуточная частота 465 кГц выбрана в соответствии с ГОСТ 5651-89.

Технические характеристики объекта разработки:
Спроектированный радиоприемник представляет собой супергетеродин с однократным преобразованием частоты. Входная цепь реализована на варикапах КВ109А (для электронной настройки). В качестве малошумящего усилителя радиочастоты (МШУ) использована микросхема MAX2640. Смеситель выполнен на диодах VD4-VD5. Гетеродин собран на транзисторе VT2. Тракт промежуточной частоты включает 3 каскада усиления с фильтрами сосредоточенной селекции (ФСС). Детектор реализован на диоде VD3. Усилитель звуковой частоты (УЗЧ) с коэффициентом усиления 13.28 выполнен на транзисторах VT5-VT13.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 4
ОСНОВАНИЕ ВЫБОРА ЭЛЕКТРИЧЕСКОЙ СТРУКТУРНОЙ СХЕМЫ РАДИОПРЕМНОГО УСТРОЙСТВА 6
1.1 Описание электрической структурной схемы радиоприемного устройства зарубежного производства «Philips РВП АЕ3405/20». 6
1.2 Составление и описание структурной схемы разрабатываемого радиоприемного устройства 10
ПРОЕКТИРОВОЧНЫЙ РАЗДЕЛ 12
2.1 Обоснование выбора элементов высокочастотной части приемника. 12
2.2 Обоснование выбора элементов тракта промежуточной частоты приемника. 19
2.3 Обоснование выбора элементов низкочастотной части приемника. 24
РАССЧЕТНЫЙ РАЗДЕЛ 28
3.1 Расчет радиочастотного тракта. 28
3.2 Расчёт тракта промежуточной частоты. 36
ЗАКЛЮЧЕНИЕ 46
ЛИТЕРАТУРА 47

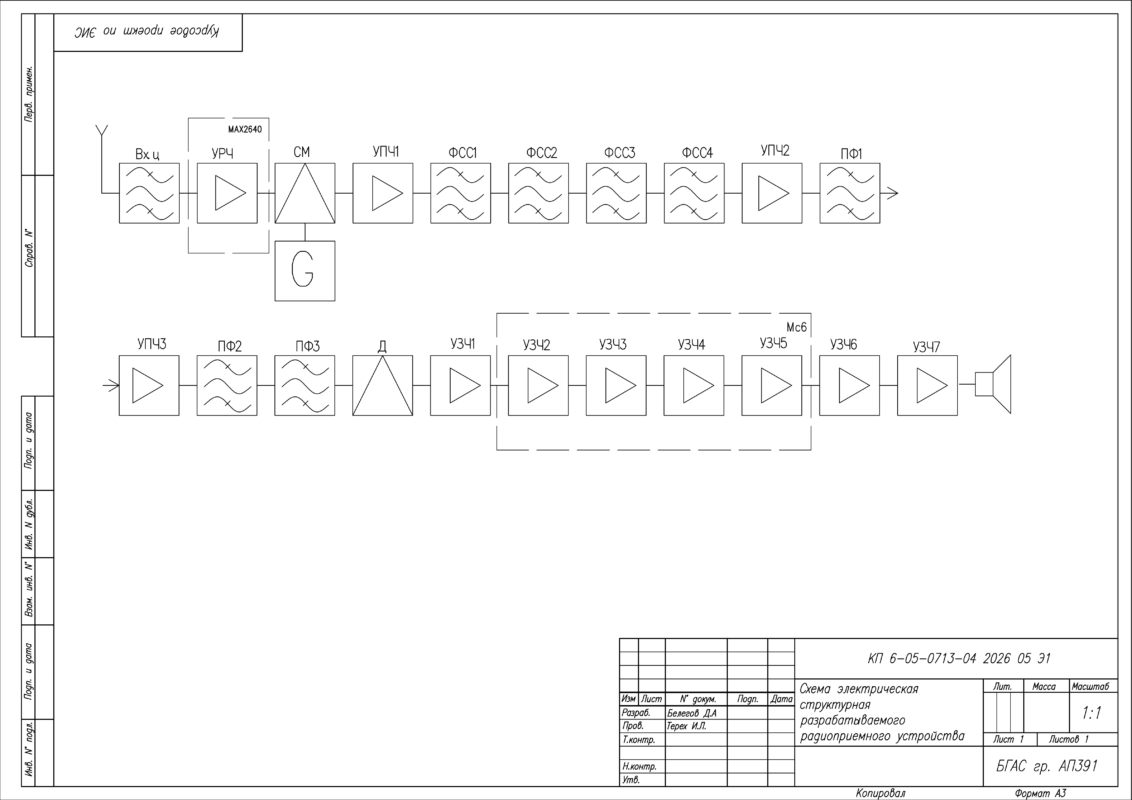

ПРИЛОЖЕНИЕ – А Структурная схема разрабатываемого радиоприемного устройства 48

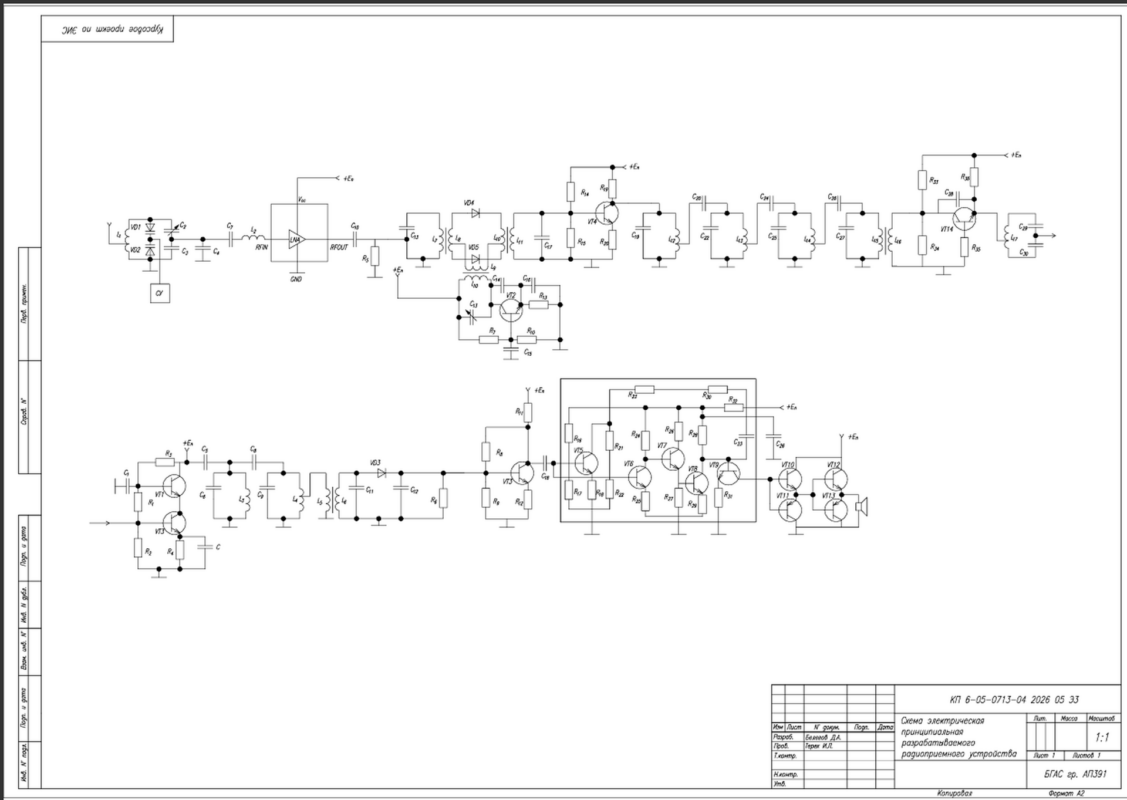

ПРИЛОЖЕНИЕ – Б Принципиальная схема разрабатываемого радиоприемного устройства 49
