Модульные корпуса для печатных плат, серия UM

Производитель: "Phoenix-contact"

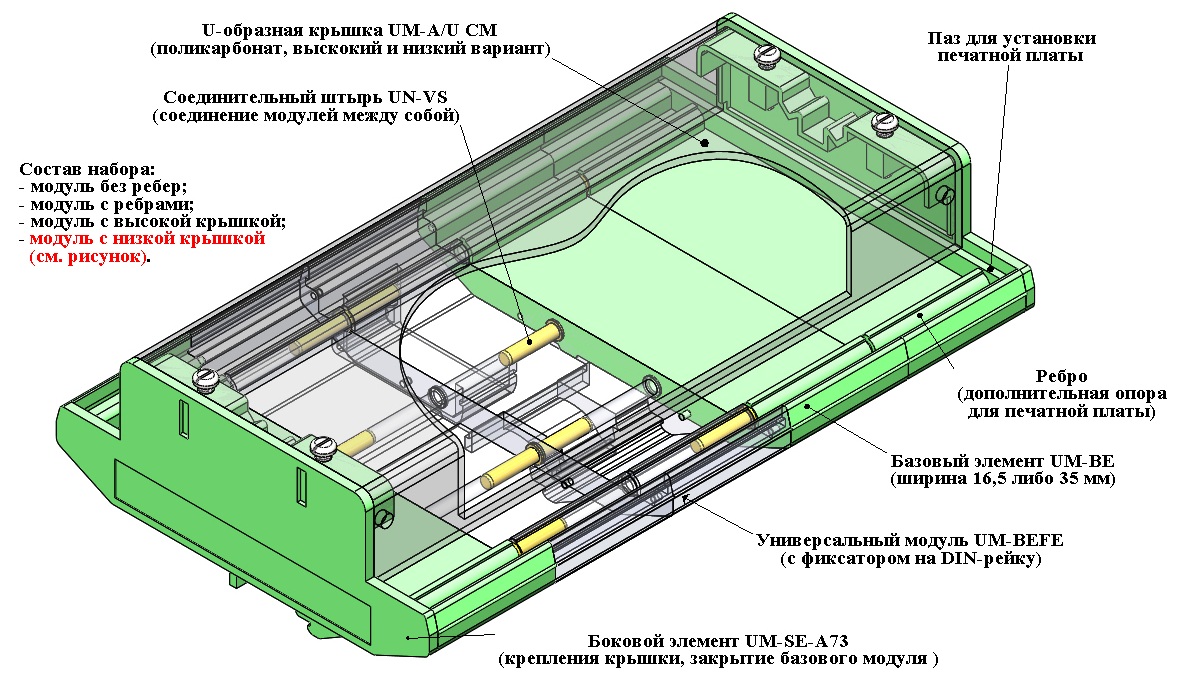

Универсальные модули UM представляют собой несущую конструкцию для печатной платы, т. е. предназначены для создания законченной конструкции устройства. Корпуса UM имеют модульную конструкцию, которая объединяет в себе элементы различных размеров и назначения.

Состав:
- базовый элемент UM-BE 16,5 арт. 2956903;
- базовый элемент UM-BE 16,5-1 арт. 2958053;
- базовый элемент UM-BE 35 арт. 2955577;
- базовый элемент UM-BE-1 35 арт. 2956657;
- универсальный модуль UM-BEFE 35 арт. 2955564;
- универсальный модуль UM-BEFE 35-1 арт. 2956660;
- боковой элемент UM-SE арт. 2955593;
- боковой элемент UM-SE-1 арт. 2958147;
- боковой элемент UM-SE-A73 арт. 2955603;
- боковой элемент UM-SE-A73/N арт. 2962256;
- соединительный штырь UM-VS арт. 2955580;
- U-образная крышка UM-A/U 73-HT CM арт. 2853310;
- U-образная крышка UM-A/U N 73 CM арт. 2706852.

Особенности:
- в наборе представлены готовые (собранные модули) рассчитанные на следующую длину печатной платы (L): 38,5; 55,0; 73,5; 90,0; 108,5; 125,0; 143,5; 160,0; 178,5; 195,0; 211,5; 230,0; 248,5;
- комбинируя длиной базовых элементов (16,5 и 35 мм) можно собрать модули с индивидуальными размерами (длиной);
- модули рассчитаны на печатные платы с фиксированной шириной 107,5 мм, а так же толщиной до 1,5 мм;
- поверхность для установки компонентов на плату уменьшается на 3 мм с края базового элемента, а также на 2 мм с торца бокового элемента;
- для повышения прочности конструкции, отдельные элементы соединяются между собой с помощью штырей UM-VS;
- универсальные модули UM-BEFE 35 имеют защелку, для установки конструкции на монтажной DIN-рейке;
- в зависимости от размера печатной платы может использоваться один или несколько модулей UM-BEFE 35;
- для увеличения площади опоры печатной платы используются элементы с ребрами (UM-BE 16,5; UM-BE 35; UM-SE; UM-SE-A73);
- при компоновке элементов на печатной плате необходимо учитывать размеры ребер;
- для предотвращения попадания грязи на плату и защиты человека от прикосновения к элементам печатной платы используются U-образные прозрачные крышки;
- крышки могут быть высокого (UM-A/U 73-HT CM) и низкого (UM-A/U N 73 CM) исполнения;
- для крышек UM-A/U 73-HT CM используются боковые элементы UM-SE-A73, а для крышек UM-A/U N 73 CM - боковые элементы UM-SE-A73/N;
- U-образные крышки нарезаются на любую длину (L-3,5 мм);

В наборе представлены следующие исполнения модулей:
- без ребер;
- с ребрами;
- с ребрами и высокими защитными крышками;
- с ребрами и низкими защитными крышками.

Технические характеристики:
- материал: экструдированный ПВХ, поликарбонат (U-образные крышки), латунь (соед. штыри);
- высота собранного модуля, мм: 27,7; 51,0 (с низкой крышкой); 90,0 (с высокой крышкой);
- ширина собранного модуля, мм: L+1,5;
- глубина собранного модуля, мм: 111.

Состав: 3D сборка (набор моделей) Язык документа

Софт: SolidWorks 16SP5

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Модульные корпуса для печатных плат, серия UM

Модульный корпус UM/
Модульный корпус UM/U-образная крышка UM-A_U CM.SLDPRT
Модульный корпус UM/Базовый элемент UM-BE 16.5.SLDPRT
Модульный корпус UM/Базовый элемент UM-BE 35.SLDPRT
Модульный корпус UM/Базовый элемент UM-BEFE 35.SLDPRT
Модульный корпус UM/Боковой элемент UM-SE-A73.SLDPRT
Модульный корпус UM/Боковой элемент UM-SE.SLDPRT
Модульный корпус UM/Винт для крышки.SLDPRT
Модульный корпус UM/Модульный корпус UM (без ребер)/
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [108,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [125,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [143,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [160,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [178,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [195,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [211,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [230,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [248,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [38,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [55,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [73,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (без ребер)/Модульный корпус UM (без ребер) [90,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [108,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [125,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [143,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [160,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [178,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [195,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [211,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [230,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [248,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [38,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [55,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [73,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами)/Модульный корпус UM (с ребрами) [90,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [108,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [125,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [143,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [160,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [178,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [195,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [211,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [230,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [248,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [38,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [55,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [73,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, высокая крышка)/Модульный корпус UM (с ребрами, высокая крышка) [90,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [108,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [125,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [143,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [160,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [178,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [195,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [211,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [230,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [248,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [38,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [55,0х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [73,5х107,5].SLDASM
Модульный корпус UM/Модульный корпус UM (с ребрами, низкая крышка)/Модульный корпус UM (с ребрами, низкая крышка) [90,0х107,5].SLDASM
Модульный корпус UM/Соединительный штырь UN-VS арт. 2955580.SLDPRT
