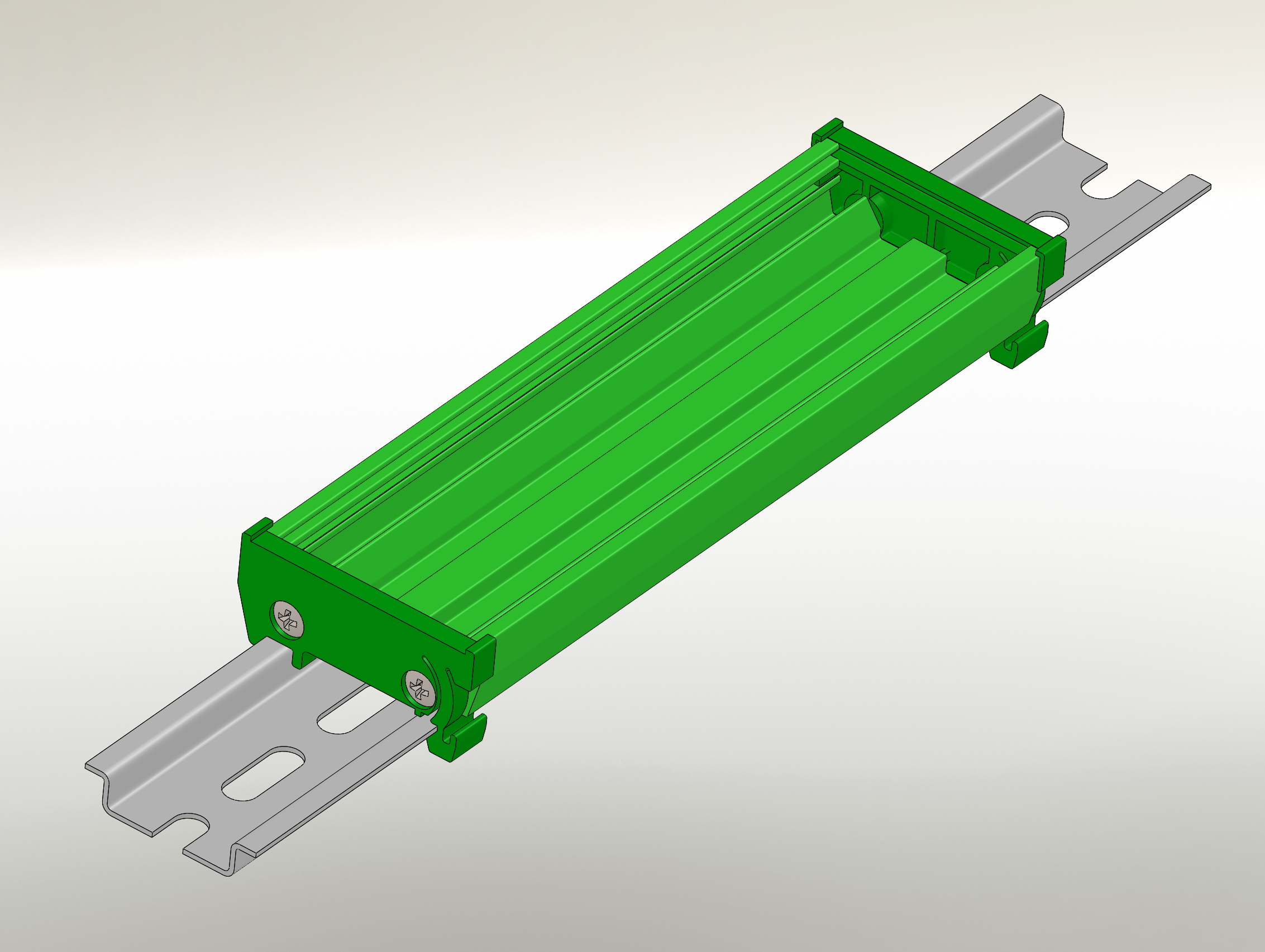

3D-модели профиля KMSC (Dinkle) для крепления печатных плат шириной 42 мм на DIN-рейку с боковинами KMSRMR (правой) и KMSRML (левой).
Нормальных чертежей нигде (в том числе на сайте производителя) нет, пришлось моделить вручную, по ручным же измерениям.
Кроме того, в комплекте к данному профилю и боковинам нет крепежа, пришлось подбирать опытным путём из стандартного.
Подошел винт самонарезающий ГОСТ Р ИСО 7049-2012 (DIN 7981) ST 3,5х9,5-C-H
- Главная -
- Чертежи -
- Машиностроение и механика -
- Приборостроение -
- Профиль (открытый корпус) для крепления печатных плат на DIN-рейку Dinkle KMSC
Профиль (открытый корпус) для крепления печатных плат на DIN-рейку Dinkle KMSC
0
1
568
3
0
20
Автор
Дмитрий
Корзинов
Дата
22.04.2022
Язык
Русский
Состав
3D Сборка и детали
Софт
SolidWorks 2018
Как открыть?
Содержимое архива
-
KMSRML (боковина левая).SLDPRT
-
KMSRMR (боковина правая).SLDPRT
-
DIN рейка h7,5+.SLDPRT
-
ГОСТ Р ИСО 7049 - ST3,5x9.5.sldprt
-
Винт самонарез ГОСТ Р ИСО 7049 - ST3,5x9.5.sldprt
-
Сборка профиля с боковинами на DIN-рейке.SLDASM
-
Профиль KMSC (Dinkle).SLDPRT
