Набор корпусов из литого алюминия GA

Производитель: "Rittal"

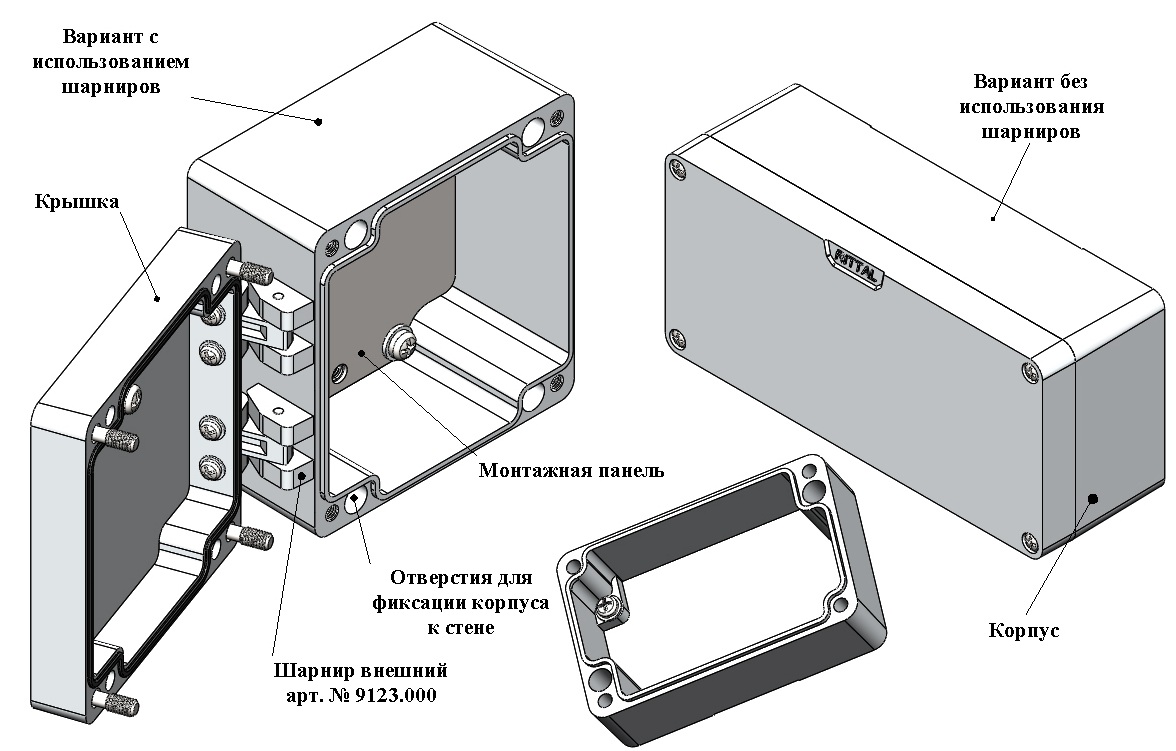

Корпуса серии GA представляют собой компактные корпуса с крышкой из литого алюминия. Корпуса GA обеспечивают высокую степень защиты от попадания пыли и влаги за счет резинового уплотнения по контуру крышки. Резьбовые отверстия внутри корпуса позволяют установить монтажные панели или другие несущие шины.
За пределами уплотнений имеются отверстия, не нарушающие степень защиты оболочки, предназначенные для крепления корпуса к стене. Дополнительно, для удобства монтажа и технического обслуживания, на крышку корпуса можно установить шарниры.

Состав набора:
- корпус из литого алюминия арт. GA 9111.210 (без монтажной панели);
- корпус из литого алюминия арт. GA 9112.210 + монтажная панель 9112.700;
- корпус из литого алюминия арт. GA 9113.210 + монтажная панель 9113.700;
- корпус из литого алюминия арт. GA 9114.210 + монтажная панель 9114.700;
- корпус из литого алюминия арт. GA 9116.210 + монтажная панель 9116.700;
- корпус из литого алюминия арт. GA 9117.210 + монтажная панель 9117.700;
- корпус из литого алюминия арт. GA 9118.210 + монтажная панель 9118.700;
- корпус из литого алюминия арт. GA 9119.210 + монтажная панель 9118.700;
- внешние шарниры арт. № 9123.000.

Технические характеристики:
- общие:
1) материал: алюминий (литьё);
2) степень защиты оболочки (ГОСТ 14254): IP66;
- габариты, (ШхВхГ), мм:
1) 360х120х82 (9111.210);
2) 160х160х91 (9112.210) и 145х142х2 (9112.700);
3) 260х160х91 (9113.210) и 245х142х2 (9113.700);
4) 360х160х91 (9114.210) и 344х142х2 (9114.700);
5) 202х232х111 (9116.210) и 183х214х2 (9116.700);
6) 280х232х111 (9117.210) и 264х214х2 (9117.700);
7) 334х233х111 (9118.210) и 314х214х2 (9118.700);
8) 330х230х181 (9119.210) и 314х214х2 (9118.700);
- общий вес, кг:
1) 2,00 (9111.210);
2) 1,68 (9112.210) и 1,90 (9112.210+9112.700);
3) 2,08 (9113.210) и 2,46 (9113.210+9113.700);
4) 2,60 (9114.210) и 3,58 (9114.210+9114.700);
5) 2,54 (9116.210) и 3,72 (9116.210+9116.700);
6) 3,22 (9117.210) и 4,10 (9117.210+9117.700);
7) 3,68 (9118.210) и 4,74 (9118.210+9118.700);
8) 5,06 (9119.210) и 6,12 (9119.210+9118.700);
*) 0,06 (9123.000).

Состав: 3D сборка (набор моделей) Язык документа

Софт: SolidWorks 16SP5

Каталог / Машиностроение и механика / Приборостроение / Набор корпусов из литого алюминия GA

Просмотр файлов
Набор корпусов из литого алюминия GA №2/
Набор корпусов из литого алюминия GA №2/9111.210/
Набор корпусов из литого алюминия GA №2/9111.210/Винт крышки М6х30 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9111.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9111.210/Корпус 9111.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9111.210/Корпус из литого алюминия GA 9111.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9111.210/Корпус из литого алюминия GA 9111.210.SLDASM
Набор корпусов из литого алюминия GA №2/9111.210/Крышка 9111.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9111.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9112.210/
Набор корпусов из литого алюминия GA №2/9112.210/Винт крышки М6х40 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9112.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9112.210/Корпус 9112.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9112.210/Корпус из литого алюминия GA 9112.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9112.210/Корпус из литого алюминия GA 9112.210.SLDASM
Набор корпусов из литого алюминия GA №2/9112.210/Крышка 9112.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9112.210/Монтажная панель 9112.700 (сборка).SLDASM
Набор корпусов из литого алюминия GA №2/9112.210/Монтажная панель 9112.700.SLDPRT
Набор корпусов из литого алюминия GA №2/9112.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9113.210/
Набор корпусов из литого алюминия GA №2/9113.210/Винт крышки М6х40 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9113.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9113.210/Корпус 9113.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9113.210/Корпус из литого алюминия GA 9113.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9113.210/Корпус из литого алюминия GA 9113.210.SLDASM
Набор корпусов из литого алюминия GA №2/9113.210/Крышка 9113.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9113.210/Монтажная панель 9113.700 (сборка).SLDASM
Набор корпусов из литого алюминия GA №2/9113.210/Монтажная панель 9113.700.SLDPRT
Набор корпусов из литого алюминия GA №2/9113.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9114.210/
Набор корпусов из литого алюминия GA №2/9114.210/Винт крышки М6х40 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9114.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9114.210/Корпус 9114.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9114.210/Корпус из литого алюминия GA 9114.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9114.210/Корпус из литого алюминия GA 9114.210.SLDASM
Набор корпусов из литого алюминия GA №2/9114.210/Крышка 9114.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9114.210/Монтажная панель 9114.700 (сборка).SLDASM
Набор корпусов из литого алюминия GA №2/9114.210/Монтажная панель 9114.700.SLDPRT
Набор корпусов из литого алюминия GA №2/9114.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9116.210/
Набор корпусов из литого алюминия GA №2/9116.210/Винт крышки М6х40 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9116.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9116.210/Корпус 9116.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9116.210/Корпус из литого алюминия GA 9116.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9116.210/Корпус из литого алюминия GA 9116.210.SLDASM
Набор корпусов из литого алюминия GA №2/9116.210/Крышка 9116.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9116.210/Монтажная панель 9116.700 (сборка).SLDASM
Набор корпусов из литого алюминия GA №2/9116.210/Монтажная панель 9116.700.SLDPRT
Набор корпусов из литого алюминия GA №2/9116.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9117.210/
Набор корпусов из литого алюминия GA №2/9117.210/Винт крышки М6х40 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9117.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9117.210/Корпус 9117.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9117.210/Корпус из литого алюминия GA 9117.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9117.210/Корпус из литого алюминия GA 9117.210.SLDASM
Набор корпусов из литого алюминия GA №2/9117.210/Крышка 9117.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9117.210/Монтажная панель 9117.700 (сборка).SLDASM
Набор корпусов из литого алюминия GA №2/9117.210/Монтажная панель 9117.700.SLDPRT
Набор корпусов из литого алюминия GA №2/9117.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9118.210/
Набор корпусов из литого алюминия GA №2/9118.210/Винт крышки М6х40 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9118.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9118.210/Корпус 9118.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9118.210/Корпус из литого алюминия GA 9118.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9118.210/Корпус из литого алюминия GA 9118.210.SLDASM
Набор корпусов из литого алюминия GA №2/9118.210/Крышка 9118.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9118.210/Монтажная панель 9118.700 (сборка).SLDASM
Набор корпусов из литого алюминия GA №2/9118.210/Монтажная панель 9118.700.SLDPRT
Набор корпусов из литого алюминия GA №2/9118.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9119.210/
Набор корпусов из литого алюминия GA №2/9119.210/Винт крышки М6х40 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9119.210/Винт М6х10 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/9119.210/Корпус 9119.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9119.210/Корпус из литого алюминия GA 9119.210+шарнир 9123.000.SLDASM
Набор корпусов из литого алюминия GA №2/9119.210/Корпус из литого алюминия GA 9119.210.SLDASM
Набор корпусов из литого алюминия GA №2/9119.210/Крышка 9119.210.SLDPRT
Набор корпусов из литого алюминия GA №2/9119.210/Монтажная панель 9118.700 (сборка).SLDASM
Набор корпусов из литого алюминия GA №2/9119.210/Монтажная панель 9118.700.SLDPRT
Набор корпусов из литого алюминия GA №2/9119.210/Шайба под М6 (для GA).SLDPRT
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/9123.000/
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/9123.000/Винт М4х10 (для 9123.000).SLDPRT
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/9123.000/Винт М4х12 (для 9123.000).SLDPRT
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/9123.000/Ось 9123.000.SLDPRT
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/9123.000/Шайба под М4 (для 9123.000).SLDPRT
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/9123.000/Шарнир 1 9123.000.SLDPRT
Набор корпусов из литого алюминия GA №2/Дополнительные комплектующие/9123.000/Шарнир 2 9123.000.SLDPRT
Набор корпусов из литого алюминия GA №2/Набор корпусов из литого алюминия GA.JPG
