Набор клеммных коробок KL

Производитель: "Rittal"

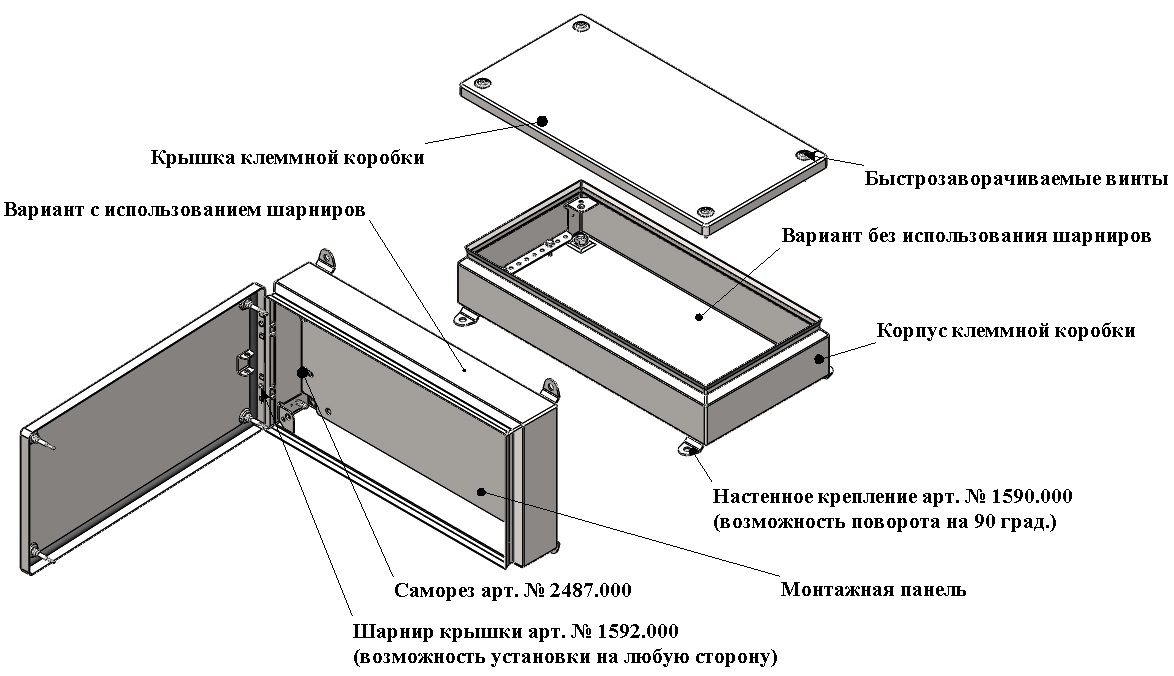

Клеммные коробки представляют собой стальной корпус с крышкой. Внутри корпуса есть возможность установки монтажной панели или других несущих шин. На задней стенке корпуса имеются отверстия, обеспечивающие монтаж настенных крепления без поворота. На внутренней стороне крышки наклеено полиуретановое уплотнение, предотвращающее попадание грязи и влаги внутрь корпуса. Дополнительно крышку корпуса можно установить на шарниры для удобства монтажа и технического обслуживания

Состав набора:
- клеммная коробка арт. KL 1516.510 + монтажная панель 1562.700;
- клеммная коробка арт. KL 1517.510 + монтажная панель 1563.700;
- клеммная коробка арт. KL 1518.510 + монтажная панель 1564.700;
- клеммная коробка арт. KL 1519.510 + монтажная панель 1566.700;
- клеммная коробка арт. KL 1527.510 + монтажная панель 1574.700;
- клеммная коробка арт. KL 1528.510 + монтажная панель 1575.700;
- клеммная коробка арт. KL 1529.510 + монтажная панель 1575.700;
- клеммная коробка арт. KL 1589.510 + монтажная панель 1576.700.
- дополнительные комплектующие:
1) настенные крепления арт. SZ 1590.000;
2) шарниры крышки арт. SZ 1592.000;
3) саморезы для фиксации монтажных панелей арт. 2487.000.

Технические характеристики:
- общие:
1) материал: листовая сталь;
2) толщина материала, мм: 1,25 (корпус и крышка); 2 (монтажная панель);
3) степень защиты оболочки (ГОСТ 14254): IP66 (при использовании настенных креплений);
- габариты, (ШхВхГ), мм:
1) 200х200х80 (1516.510) и 185х185х2 (1562.700);
2) 300х200х80 (1517.510) и 285х185х2 (1563.700);
3) 400х200х80 (1518.510) и 385х185х2 (1564.700);
4) 600х200х80 (1519.510) и 585х185х2 (1566.700);
5) 800х200х120 (1527.510) и 785х185х2 (1574.700);
6) 200х150х80 (1528.510) и 185х125х2 (1575.700);
7) 200х150х120 (1529.510) и 185х125х2 (1575.700);
8) 400х150х120 (1589.510) и 385х125х2 (1576.700);
- общий вес, кг:
1) 1,9 (1516.510) и 2,4 (1516.510+1562.700);
2) 2,6 (1517.510) и 3,4 (1517.510+1563.700);
3) 3,2 (1518.510) и 4,5 (1518.510+1564.700);
4) 4,6 (1519.510) и 7,1 (1519.510+1566.700);
5) 6,8 (1527.510) и 9,8 (1527.510+1574.700);
6) 1,6 (1528.510) и 2,0 (1528.510+1575.700);
7) 1,8 (1529.510) и 2,2 (1529.510+1575.700);
8) 3,2 (1589.510) и 4,2 (1589.510+1576.700).

Состав: 3D сборка (набор моделей) Язык документа

Софт: SolidWorks 16SP5

Файлы:
Набор клеммных коробок KL №1/
Набор клеммных коробок KL №1/1516.510/
Набор клеммных коробок KL №1/1516.510/Вкладыш 1 (для 1516.510).SLDPRT
Набор клеммных коробок KL №1/1516.510/Вкладыш 2 (для 1516.510).SLDPRT
Набор клеммных коробок KL №1/1516.510/Клеммная коробка 1516.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1516.510/Клеммная коробка 1516.510.SLDASM
Набор клеммных коробок KL №1/1516.510/Корпус 1516.510.SLDPRT
Набор клеммных коробок KL №1/1516.510/Крышка 1516.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1516.510/Крышка 1516.510.SLDPRT
Набор клеммных коробок KL №1/1516.510/Монтажная панель 1562.700 (сборка).SLDASM
Набор клеммных коробок KL №1/1516.510/Монтажная панель 1562.700.SLDPRT
Набор клеммных коробок KL №1/1516.510/Штамп 1516.510.SLDPRT
Набор клеммных коробок KL №1/1516.510/Штамп крышки 1516.510.SLDPRT
Набор клеммных коробок KL №1/1517.510/
Набор клеммных коробок KL №1/1517.510/Вкладыш 1 (для 1517.510).SLDPRT
Набор клеммных коробок KL №1/1517.510/Вкладыш 2 (для 1517.510).SLDPRT
Набор клеммных коробок KL №1/1517.510/Клеммная коробка 1517.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1517.510/Клеммная коробка 1517.510.SLDASM
Набор клеммных коробок KL №1/1517.510/Корпус 1517.510.SLDPRT
Набор клеммных коробок KL №1/1517.510/Крышка 1517.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1517.510/Крышка 1517.510.SLDPRT
Набор клеммных коробок KL №1/1517.510/Монтажная панель 1563.700 (сборка).SLDASM
Набор клеммных коробок KL №1/1517.510/Монтажная панель 1563.700.SLDPRT
Набор клеммных коробок KL №1/1517.510/Штамп 1517.510.SLDPRT
Набор клеммных коробок KL №1/1517.510/Штамп крышки 1517.510.SLDPRT
Набор клеммных коробок KL №1/1518.510/
Набор клеммных коробок KL №1/1518.510/Вкладыш 1 (для 1518.510).SLDPRT
Набор клеммных коробок KL №1/1518.510/Вкладыш 2 (для 1518.510).SLDPRT
Набор клеммных коробок KL №1/1518.510/Клеммная коробка 1518.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1518.510/Клеммная коробка 1518.510.SLDASM
Набор клеммных коробок KL №1/1518.510/Корпус 1518.510.SLDPRT
Набор клеммных коробок KL №1/1518.510/Крышка 1518.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1518.510/Крышка 1518.510.SLDPRT
Набор клеммных коробок KL №1/1518.510/Монтажная панель 1564.700 (сборка).SLDPRT.SLDASM
Набор клеммных коробок KL №1/1518.510/Монтажная панель 1564.700.SLDPRT
Набор клеммных коробок KL №1/1518.510/Штамп 1518.510.SLDPRT
Набор клеммных коробок KL №1/1518.510/Штамп крышки 1518.510.SLDPRT
Набор клеммных коробок KL №1/1519.510/
Набор клеммных коробок KL №1/1519.510/Вкладыш 1 (для 1519.510).SLDPRT
Набор клеммных коробок KL №1/1519.510/Вкладыш 2 (для 1519.510).SLDPRT
Набор клеммных коробок KL №1/1519.510/Вкладыш 3 (для 1519.510).SLDPRT
Набор клеммных коробок KL №1/1519.510/Клеммная коробка 1519.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1519.510/Клеммная коробка 1519.510.SLDASM
Набор клеммных коробок KL №1/1519.510/Корпус 1519.510.SLDPRT
Набор клеммных коробок KL №1/1519.510/Крышка 1519.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1519.510/Крышка 1519.510.SLDPRT
Набор клеммных коробок KL №1/1519.510/Монтажная панель 1566.700 (сборка).SLDASM
Набор клеммных коробок KL №1/1519.510/Монтажная панель 1566.700.SLDPRT
Набор клеммных коробок KL №1/1519.510/Штамп 1519.510.SLDPRT
Набор клеммных коробок KL №1/1519.510/Штамп крышки 1519.510.SLDPRT
Набор клеммных коробок KL №1/1527.510/
Набор клеммных коробок KL №1/1527.510/Вкладыш 1 (для 1527.510).SLDPRT
Набор клеммных коробок KL №1/1527.510/Вкладыш 2 (для 1527.510).SLDPRT
Набор клеммных коробок KL №1/1527.510/Клеммная коробка 1527.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1527.510/Клеммная коробка 1527.510.SLDASM
Набор клеммных коробок KL №1/1527.510/Корпус 1527.510.SLDPRT
Набор клеммных коробок KL №1/1527.510/Крышка 1527.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1527.510/Крышка 1527.510.SLDPRT
Набор клеммных коробок KL №1/1527.510/Монтажная панель 1574.700 (сборка).SLDASM
Набор клеммных коробок KL №1/1527.510/Монтажная панель 1574.700.SLDPRT
Набор клеммных коробок KL №1/1527.510/Штамп 1527.510.SLDPRT
Набор клеммных коробок KL №1/1527.510/Штамп крышки 1527.510.SLDPRT
Набор клеммных коробок KL №1/1528.510/
Набор клеммных коробок KL №1/1528.510/Вкладыш 1 (для 1528.510).SLDPRT
Набор клеммных коробок KL №1/1528.510/Вкладыш 2 (для 1528.510).SLDPRT
Набор клеммных коробок KL №1/1528.510/Клеммная коробка 1528.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1528.510/Клеммная коробка 1528.510.SLDASM
Набор клеммных коробок KL №1/1528.510/Корпус 1528.510.SLDPRT
Набор клеммных коробок KL №1/1528.510/Крышка 1528.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1528.510/Крышка 1528.510.SLDPRT
Набор клеммных коробок KL №1/1528.510/Монтажная панель 1575.700 (сборка).SLDASM
Набор клеммных коробок KL №1/1528.510/Монтажная панель 1575.700.SLDPRT
Набор клеммных коробок KL №1/1528.510/Штамп 1528.510.SLDPRT
Набор клеммных коробок KL №1/1528.510/Штамп крышки 1528.510.SLDPRT
Набор клеммных коробок KL №1/1529.510/
Набор клеммных коробок KL №1/1529.510/Вкладыш 1 (для 1529.510).SLDPRT
Набор клеммных коробок KL №1/1529.510/Клеммная коробка 1529.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1529.510/Клеммная коробка 1529.510.SLDASM
Набор клеммных коробок KL №1/1529.510/Корпус 1529.510.SLDPRT
Набор клеммных коробок KL №1/1529.510/Крышка 1529.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1529.510/Крышка 1529.510.SLDPRT
Набор клеммных коробок KL №1/1529.510/Монтажная панель 1575.700 (сборка).SLDASM
Набор клеммных коробок KL №1/1529.510/Монтажная панель 1575.700.SLDPRT
Набор клеммных коробок KL №1/1529.510/Штамп 1529.510.SLDPRT
Набор клеммных коробок KL №1/1529.510/Штамп крышки 1529.510.SLDPRT
Набор клеммных коробок KL №1/1589.510/
Набор клеммных коробок KL №1/1589.510/Вкладыш 1 (для 1589.510).SLDPRT
Набор клеммных коробок KL №1/1589.510/Клеммная коробка 1589.510 + шарнир 1592.000.SLDASM
Набор клеммных коробок KL №1/1589.510/Клеммная коробка 1589.510.SLDASM
Набор клеммных коробок KL №1/1589.510/Корпус 1589.510.SLDPRT
Набор клеммных коробок KL №1/1589.510/Крышка 1589.510 (сборка).SLDASM
Набор клеммных коробок KL №1/1589.510/Крышка 1589.510.SLDPRT
Набор клеммных коробок KL №1/1589.510/Монтажная панель 1576.700 (сборка).SLDASM
Набор клеммных коробок KL №1/1589.510/Монтажная панель 1576.700.SLDPRT
Набор клеммных коробок KL №1/1589.510/Штамп 1589.510.SLDPRT
Набор клеммных коробок KL №1/1589.510/Штамп крышки 1589.510.SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Настенное крепление SZ 1590.000/
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Настенное крепление SZ 1590.000/Болт М8х16_(для 1590.000).SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Настенное крепление SZ 1590.000/Гайка М8 (для 1590.000).SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Настенное крепление SZ 1590.000/Контр. шайба под М8 (для 1590.000).SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Настенное крепление SZ 1590.000/Настенное крепление 1590.000.SLDASM
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Настенное крепление SZ 1590.000/Настенное крепление 1590.000.SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Настенное крепление SZ 1590.000/Шайба М8 (для 1590.000).SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Саморез ST4,8x16_2487.000.SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Шарнир крышки 1592.000/
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Шарнир крышки 1592.000/Винт М3х6 (для 1592.000).SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Шарнир крышки 1592.000/Шайба М3 (для 1592.000).SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Шарнир крышки 1592.000/Шарнир 1 (для 1592.000).SLDPRT
Набор клеммных коробок KL №1/Дополнительные комлектующие для KL/Шарнир крышки 1592.000/Шарнир 2 (для 1592.000).SLDPRT
Набор клеммных коробок KL №1/Общие комлектующие для KL/
Набор клеммных коробок KL №1/Общие комлектующие для KL/Винт (для KL).SLDPRT
Набор клеммных коробок KL №1/Общие комлектующие для KL/Втулка (для KL).SLDPRT
Набор клеммных коробок KL №1/Общие комлектующие для KL/Штамп KL для винтов.SLDPRT
Набор клеммных коробок KL №1/Общие комлектующие для KL/Штамп KL для крепления.SLDPRT
