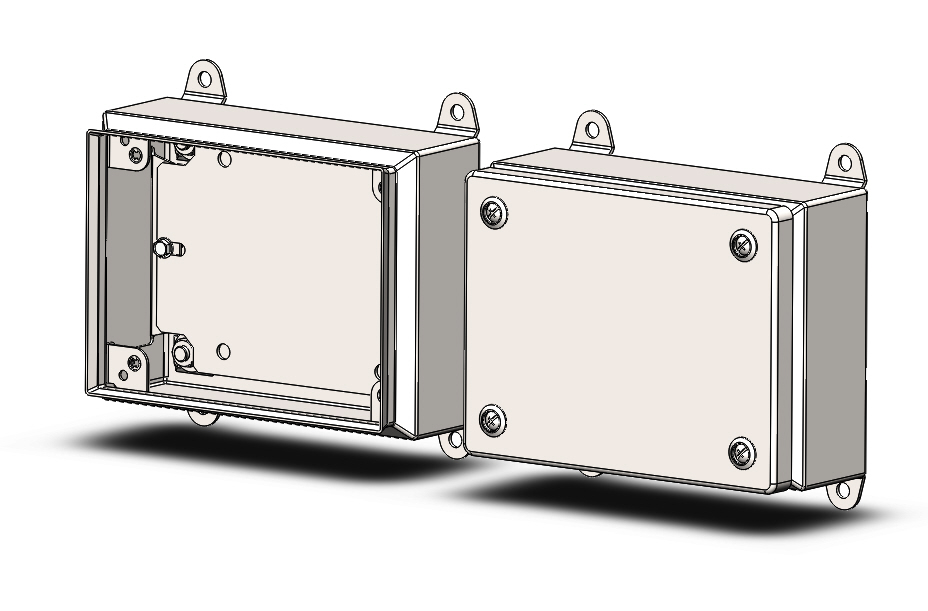

Клеммная коробка арт. № KL 1528.510

Производитель: "Rittal"

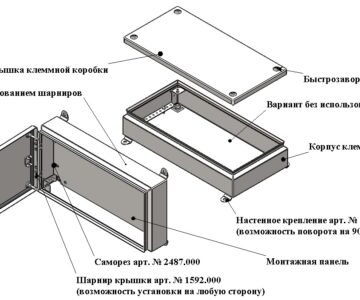

Состав сборки:
- корпус с крышкой;
- различный крепеж, входящий в состав шкафа;
- настенное крепление арт. SZ 1590.000 (дополнительное комплектующее);
- монтажная панель арт. KL 1575.700 (дополнительное комплектующее).

Технические характеристики:
- габариты коробки, мм: 80х200х150 (ДхШхВ);
- габариты монтажной панели, мм: 185х125 (ШхВ);
- толщина материала, мм: 1,25 (корпус и крышка); 2 (монтажная панель);
- материал: листовая сталь;
- общий вес, кг 1,6 (без панели) и 2,0 (с панелью);
- степень защиты оболочки (ГОСТ 14254): IP66;
- цвет: RAL 7035.

Состав: 3D сборка Язык документа

Софт: SolidWorks 16SP5

Просмотр файлов
1528.510\Корпус в сборе 1528.510.SLDASM
1528.510\Крышка в сборе.SLDASM
1528.510\Настенное крепление SZ 1590.000\Настенное крепление_SZ 1590.000.SLDASM
1528.510\Панель сборка 1575.700.SLDPRT.SLDASM
1528.510\Шарнир крышки 1592.000\Винт М3-6.SLDPRT
1528.510\Настенное крепление SZ 1590.000\Винт М8х14_SZ 1590.000.SLDPRT
1528.510\Винт.SLDPRT
1528.510\Вкладыш левый 1528.510.SLDPRT
1528.510\Вкладыш правый 1528.510.SLDPRT
1528.510\Втулка.SLDPRT
1528.510\Настенное крепление SZ 1590.000\Гайка М8_SZ 1590.000.SLDPRT
1528.510\Корпус 1528.510.SLDPRT
1528.510\Крышка 1528.510.SLDPRT
1528.510\Настенное крепление SZ 1590.000\Настенное крепление_SZ 1590.000.sldprt
1528.510\Панель монтажная 1575.700.SLDPRT
1528.510\Саморез ST4,8x16 (SW8)_2487.000.SLDPRT
1528.510\Настенное крепление SZ 1590.000\Шайба М8_SZ 1590.000.SLDPRT
1528.510\Шарнир крышки 1592.000\Шарнир часть 1_1592.000.SLDPRT
1528.510\Шарнир крышки 1592.000\Шарнир часть 2_1592.000.SLDPRT
1528.510\Штамп 1528.510.SLDPRT
1528.510\Настенное крепление SZ 1590.000
1528.510\Шарнир крышки 1592.000
1528.510
