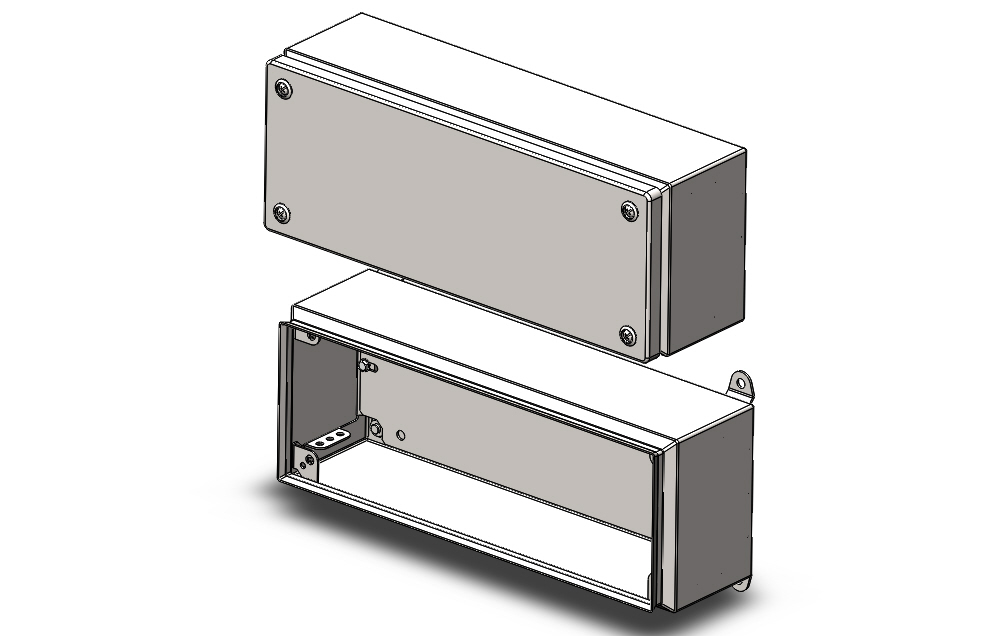

Клеммная коробка арт. № KL 1589.510

Производитель: "Rittal"

Состав сборки:
- корпус с крышкой;
- различный крепеж, входящий в состав шкафа;
- настенное крепление арт. SZ 1590.000 (дополнительное комплектующее);
- монтажная панель арт. KL 1576.700 (дополнительное комплектующее).

Технические характеристики:
- габариты коробки, мм: 120х400х150 (ДхШхВ);
- габариты монтажной панели, мм: 385х125(ШхВ);
- толщина материала, мм: 1,25 (корпус и крышка); 2 (монтажная панель);
- материал: листовая сталь;
- общий вес, кг 3,2 (без панели) и 4,2 (с панелью);
- степень защиты оболочки (ГОСТ 14254): IP66;
- цвет: RAL 7035.

Состав: 3D сборка Язык документа

Софт: SolidWorks 14SP4

Просмотр файлов
1589.510\Корпус в сборе 1589.510.SLDASM
1589.510\Крышка в сборе 1589.510.SLDASM
1589.510\Настенное крепление SZ 1590.000\Настенное крепление_SZ 1590.000.SLDASM
1589.510\Панель в сборе 1576.700.SLDASM
1589.510\Настенное крепление SZ 1590.000\Винт М8х14_SZ 1590.000.SLDPRT
1589.510\Винт.SLDPRT
1589.510\Вкладыш.SLDPRT
1589.510\Втулка.SLDPRT
1589.510\Настенное крепление SZ 1590.000\Гайка М8_SZ 1590.000.SLDPRT
1589.510\Корпус 1589.510.SLDPRT
1589.510\Крышка 1589.510.SLDPRT
1589.510\Настенное крепление SZ 1590.000\Настенное крепление_SZ 1590.000.sldprt
1589.510\Панель монтажная 1576.700.SLDPRT
1589.510\Саморез ST4,8x16 (SW8)_2487.000.SLDPRT
1589.510\Настенное крепление SZ 1590.000\Шайба М8_SZ 1590.000.SLDPRT
1589.510\Штамп 1589.510.SLDPRT
1589.510\Настенное крепление SZ 1590.000
1589.510
