Набор сигнальных шкафчиков BG

Производитель: "Rittal"

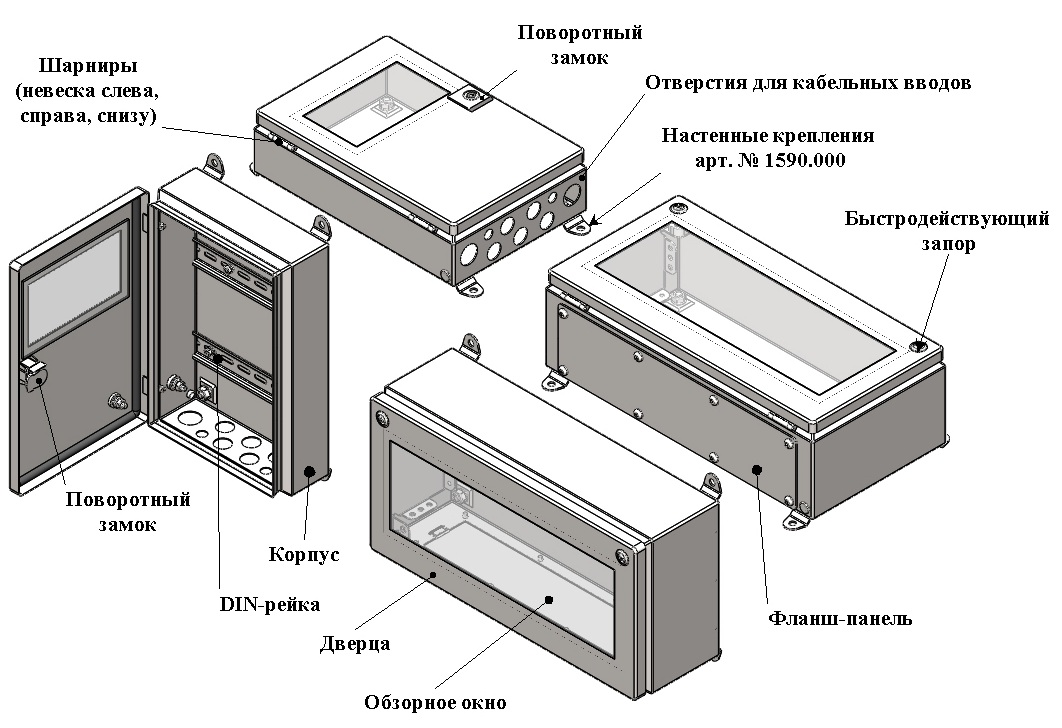

Шкафчики серии BG представляют собой компактные корпуса с дверцей, на которой установлено обзорное окно. Конструкция корпуса обеспечивает высокую степень защиты от попадания пыли и влаги. На задней стенке корпуса имеются отверстия, обеспечивающие монтаж настенных крепления. В зависимости от модификации:
- внутренний монтаж осуществляется либо на монтажной панели (1577.ххх...1579.ххх) либо на DIN-рейках 35х7,5 мм;
- навеска дверцы либо снизу (1558.510, 1559.510, 1577.ххх...1579.ххх, 1609.510), либо слева (1583.520...1586.520), либо справа (1605.520, 1606.520, 1611.510);
- закрытие дверцы осуществляется при помощи поворотных замков либо быстродействующих запоров (1558.510, 1559.510, 1609.510);
- нижняя часть корпуса либо цельная (1577.ххх...1579.ххх) либо перфорированная, для монтажа кабельных вводов или фланш-панели.

Состав набора:
- сигнальный шкафчик арт. BG 1558.510 (DIN-рейка [1 шт.]; фланш-панель);
- сигнальный шкафчик арт. BG 1559.510 (DIN-рейка [1 шт.]; фланш-панель);
- сигнальные шкафчики арт. BG 1577.450 и BG 1577.530 (монтажная панель);
- сигнальные шкафчики арт. BG 1578.450 и BG 1578.530 (монтажная панель);
- сигнальные шкафчики арт. BG 1579.450 и BG 1579.530 (монтажная панель);
- сигнальный шкафчик арт. BG 1583.520 (DIN-рейка [2 шт.]; отверстия для кабельных вводов: М12, М20 и М25 [2, 5 и 2 отв. соотв.]);
- сигнальный шкафчик арт. BG 1584.520 (DIN-рейка [2 шт.]; отверстия для кабельных вводов: М12, М20 и М25 [2, 9 и 2 отв. соотв.]);
- сигнальный шкафчик арт. BG 1585.520 (DIN-рейка [2 шт.]; отверстия для кабельных вводов: М12, М20 и М25 [2, 13 и 2 отв. соотв.]);
- сигнальный шкафчик арт. BG 1586.520 (DIN-рейка [2 шт.]; отверстия для кабельных вводов: М12 и М20 [2 и 24 отв. соотв.]);
- сигнальный шкафчик арт. BG 1605.520 (DIN-рейка [1 шт.]; отверстия для кабельных вводов: М12 и М32 [2 и 5 отв. соотв.]);
- сигнальный шкафчик арт. BG 1606.520 (DIN-рейка [1 шт.]; отверстия для кабельных вводов: М20, М32 и М50 [2, 9 и 1 отв. соотв.]);
- сигнальный шкафчик арт. BG 1609.510 (DIN-рейка [1 шт.]; отверстия для кабельных вводов М20 [48 отв.]);
- сигнальный шкафчик арт. BG 1611.510 (DIN-рейка [3 шт.]; отверстия для кабельных вводов М20 [33 отв.]);
- настенные крепления арт. SZ 1590.000 (дополнительные комплектующие).

Технические характеристики:
- общие:
1) материал: листовая сталь, поликарбонат (обзорное окно) и полиуретан (уплотение);
2) толщина материала, мм: 1,25 (двери и корпуса); 1,38 (корпуса 1606.520, 1609.510, 1611.510, 1577.ххх...1579.ххх); 4,00 (обзорное окно);
3) степень защиты оболочки (ГОСТ 14254): IP65;
- габариты, (ШхВхГ), мм:
1) 400х200х125 (1558.510), 355х92х2 (фланш-панель) и DIN-рейка L=390;
2) 600х200х125 (1559.510), 555х92х2 (фланш-панель) и DIN-рейка L=590;
3) 400х300х155 (1577.450 и 1577.530), 385х275х2 (монтажная панель), 340х155 и 340х190 (обзорные окна 1577.450 и 1577.530 соотв.);
4) 600х300х155 (1578.450 и 1578.530), 585х275х2 (монтажная панель), 540х155 и 540х190 (обзорные окна 1578.450 и 1578.530 соотв.);
6) 800х300х155 (1579.450 и 1579.530), 785х275х2 (монтажная панель), 740х155 и 740х190 (обзорные окна 1579.450 и 1579.530 соотв.);
7) 200х300х80 (1583.520) и DIN-рейки L=190;
8) 300х300х80 (1584.520) и DIN-рейки L=290;
9) 400х300х80 (1585.520) и DIN-рейки L=390;
10) 500х300х80 (1586.520) и DIN-рейки L=490;
11) 200х300х120 (1605.520) и DIN-рейка L=190;
12) 400х300х120 (1606.520) и DIN-рейка L=390;
13) 500х300х120 (1609.510) и DIN-рейка L=490;
14) 400х500х160 (1611.510) и DIN-рейки L=390.

- общий вес, кг:
1) 4,00 (1558.510);
2) 5,70 (1559.510);
3) 6,60 (1577.450) и 7,10 (1577.530);
4) 9,55 (1578.450) и 9,80 (1578.530);
5) 13,14 (1579.450) и 20,1 (1579.530);
6) 2,76 (1583.520);
7) 3,64 (1584.520);
8) 4,10 (1585.520);
9) 5,60 (1586.520);
10) 3,20 (1605.520);
11) 4,50 (1606.520);
12) 5,74 (1609.510);
13) 8,60 (1609.510);
*) 0,14 (1590.000)

Состав: 3D сборка (набор моделей) Язык документа

Софт: SolidWorks 16SP5

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Набор сигнальных шкафчиков BG
