Набор компактных распределительных шкафов AE и монтажных комплектующих к ним

Производитель: "Rittal"

Шкафы серии АЕ представляют собой компактные распределительные корпуса с дверью, имеющие следующие особенности:
- высокая степень защиты от попадания пыли и влаги;
- возможность смены навески дверей с правой на левую и наоборот;
- внутренняя компоновка на монтажной панели;
- простой настенный монтаж;
- гибкость при вводе кабеля через фланш-панели;
- интегрированные перфорированные рейки на двери для универсального монтажа и прокладки кабеля.

Состав набора:
- компакт. распр. шкафы арт. АЕ 1350.500, 1360.500, 1376.500, 1380.500;
- дополнительные комплектующие:
1) настенные крепления арт. 2508.100;
2) рым-болты для транспортировки арт. 2509.000 (только для 1114.500, 1213.500, 1260.500, 1280.500);
3) карманы для документации из пластика арт. 2514.500, 2514.600, 2514.800;
4) шины для внутреннего монтажа арт. 2383.210, 2383.250, 2383.300, 2383.350;
5) монтажные перемычки арт. 2325.000...2328.000 (модель с сконфигурированными параметрами).

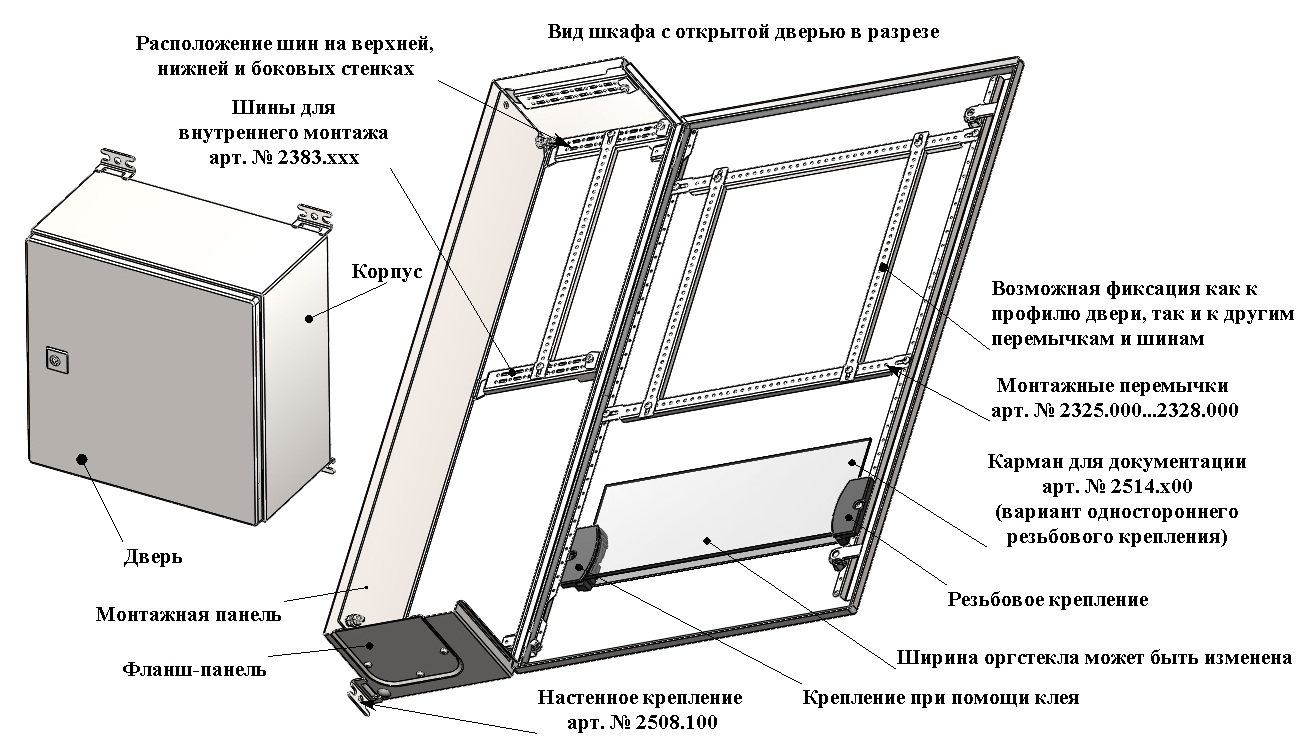

Карманы для документации имеют следующие возможности установки:
- двухстороннее крепление к перфорированной рейки двери;
- одна сторона прикрепляется к рейки двери, а другая приклеивается.
Двухстороннее крепление:
- карман 2514.500 для шкафов 1050.500, 1057.500, 1100.500, 1110.500, 1114.500, 1130.500, 1213.500, 1350.500;
- карман 2514.600 для шкафа 1260.500, а карман 2514.800 - 1280.500.
Ширина оргстекла кармана может быть уменьшена до желаемого размера.

Шины для внутреннего монтажа обеспечиваю дополнительную монтажную плоскость для различных панелей и перемычек.
Располагаться шины могут на любой внутренней поверхности корпуса (боковые, верхняя и нижняя стенки).
Для шкафов с глубиной 210 мм используются шины 2383.210, для 250 мм - 2383.250, для 300 мм - 2383.300, для 350 мм - 2383.350.

Монтажные перемычки обеспечивают крепление кабельных каналов, элементов двери, жгутов проводов и т. д. Перемычки можно фиксировать
как к перфорированной рейки двери, так и другим несущим системам.
Перемычка 2325.000 подходит для дверей следующих шкафов: 1050.500, 1057.500, 1100.500, 1110.500, 1114.500, 1130.500, 1213.500, 1350.500.
Перемычка 2326.000 подходит для дверей следующих шкафов: 1039.500, 1054.500, 1058.500, 1060.500, 1076.500, 1090.500, 1260.500, 1339.500, 1360.500, 1376.500.
Перемычка 2327.000 подходит для дверей следующих шкафов: 1073.500, 1077.500.
Перемычка 2328.000 подходит для дверей следующих шкафов: 1055.500, 1180.500, 1280.500.

Технические характеристики шкафов:
- общие:
1) материал: листовая сталь и полиуретан (уплотнение);
2) толщина корпуса, мм: 1,38 (1380.500) 1,50 (остальные);
3) толщина двери, мм: 1,50 (1380.500), 1,75 (1350.500, 1360.500) и 2.00 (1376.500);
4) степень защиты оболочки (ГОСТ 14254): IP66;
- габариты, (ШхВхГ), мм:
1) 500х500х300 (1350.500), 449х470х2,5 (монтажная панель) и 339х149х1,5 (фланш-панель);
2) 600х600х350 (1360.500), 549х570х2,5 (монтажная панель) и 534х149х1,5 (фланш-панель);
3) 600х760х350 (1376.500), 549х770х3,0 (монтажная панель) и 534х149х1,5 (фланш-панель);
4) 380х380х210 (1380.500), 334х355х2,0 (монтажная панель) и 330х90х1,5 (фланш-панель);

- общий вес, кг:
1) 19,6 (1350.500);
2) 28,4 (1360.500);
3) 32,1 (1376.500);
4) 9,8 (1380.500).

Состав: 3D сборка (набор моделей) Язык документа

Софт: SolidWorks 16SP5

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Набор компактных распределительных шкафов AE и монтажных комплектующих к ним

Набор комп. расп. шкафов АЕ №4/
Набор комп. расп. шкафов АЕ №4/1350.500/
Набор комп. расп. шкафов АЕ №4/1350.500/Дверь 1350.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1350.500/Дверь 1350.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1350.500/Компактный распр. шкаф АЕ 1350.500.SLDASM
Набор комп. расп. шкафов АЕ №4/1350.500/Корпус 1350.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1350.500/Монтажная панель 1350.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1350.500/Монтажная панель 1350.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1350.500/Уплотнение фланш-панели 1350.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1350.500/Фланш-панель 1350.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1350.500/Фланш-панель 1350.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1350.500/Штамп 1350.500 (фланш-панель).SLDPRT
Набор комп. расп. шкафов АЕ №4/1350.500/Штамп 1350.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1350.500/Штамп двери 1350.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/
Набор комп. расп. шкафов АЕ №4/1360.500/Дверь 1360.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1360.500/Дверь 1360.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/Компактный распр. шкаф АЕ 1360.500.SLDASM
Набор комп. расп. шкафов АЕ №4/1360.500/Корпус 1360.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/Монтажная панель 1360.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1360.500/Монтажная панель 1360.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/Уплотнение фланш-панели 1360.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/Фланш-панель 1360.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1360.500/Фланш-панель 1360.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/Штамп 1360.500 (фланш-панель).SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/Штамп 1360.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1360.500/Штамп двери 1360.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/
Набор комп. расп. шкафов АЕ №4/1376.500/Дверь 1376.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1376.500/Дверь 1376.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/Компактный распр. шкаф АЕ 1376.500.SLDASM
Набор комп. расп. шкафов АЕ №4/1376.500/Корпус 1376.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/Монтажная панель 1376.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1376.500/Монтажная панель 1376.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/Уплотнение фланш-панели 1376.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/Фланш-панель 1376.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1376.500/Фланш-панель 1376.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/Штамп 1376.500 (фланш-панель).SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/Штамп 1376.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1376.500/Штамп двери 1376.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/
Набор комп. расп. шкафов АЕ №4/1380.500/Дверь 1380.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1380.500/Дверь 1380.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/Компактный распр. шкаф АЕ 1380.500.SLDASM
Набор комп. расп. шкафов АЕ №4/1380.500/Корпус 1380.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/Монтажная панель 1380.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1380.500/Монтажная панель 1380.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/Уплотнение фланш-панели 1380.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/Фланш-панель 1380.500 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/1380.500/Фланш-панель 1380.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/Штамп 1380.500 (фланш-панель).SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/Штамп 1380.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/1380.500/Штамп двери 1380.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Карман для документации 2514.500.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Карман для документации 2514.600.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Карман для документации 2514.800.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Кронштейн для кармана 2514.ххх.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Оргстекло 2514.500.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Оргстекло 2514.600.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Оргстекло 2514.800.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Карманы для документации/Саморез 4,8х9,5 (для 2514.ххх).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Монтажные перемычки/
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Монтажные перемычки/Монтажные перемычки (2325.000...2328.000).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Монтажные перемычки/Саморез 4,8х9,5.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Болт М6х18_(для 2508.100).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Болт М6х20_(для 2508.100).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Болт М8х16_(для 2508.100).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Болт М8х20_(для 2508.100).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Гайка М6 усил. (для 2508.100).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Гайка М8 усил. (для 2508.100).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Настенное крепление 2508.100 (сборка).SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Настенное крепление 2508.100/Настенное крепление 2508.100.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Рым-болт для транспортировки 2509.000/
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Рым-болт для транспортировки 2509.000/Гайка М12 усил. (2509.000).SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Рым-болт для транспортировки 2509.000/Пластина усиления 2509.000.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Рым-болт для транспортировки 2509.000/Рым-болт для транспортировки 2509.000 +.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Рым-болт для транспортировки 2509.000/Рым-болт для транспортировки 2509.000.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Рым-болт для транспортировки 2509.000/Рым-болт М12х20 2509.000.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Винт стопорный М6х12.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Фиксатор.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина 2383.210.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина 2383.250.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина 2383.300.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина 2383.350.SLDPRT
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина для внутреннего монтажа 2383.210.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина для внутреннего монтажа 2383.250.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина для внутреннего монтажа 2383.300.SLDASM
Набор комп. расп. шкафов АЕ №4/Дополнительные комплектующие для АЕ/Шины для внутреннего монтажа/Шина для внутреннего монтажа 2383.350.SLDASM
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Болт М6х12 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Болт М6х25 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Болт М8х30 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Гайка М6 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Гайка М6 усил. (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Гайка М8 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Гайка М8 усил. (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Заглушка D16 (для AE).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Заглушка D9 (для AE).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Поворотный замок (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Поворотный замок + (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Поворотный замок ++ (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Саморез 4,8х9,5.SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Скоба для фланш-панели.SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шайба М6 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шайба М8 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шайба пружинная М6 (для AE).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шайба пружинная М8 (для AE).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шайба стопорная М6 (для AE).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шайба стопорная М8 (для AE).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Бобышка для шарнира.SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Винт М4х6 (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Ось (для АЕ).SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Шарнир АЕ 90 град. 1,38 мм.SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Шарнир АЕ 90 град. 1,50.SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Шарнир АЕ 90 град..SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Шарнир АЕ 90 град._1,25 мм.SLDASM
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Шарнир АЕ 90 град._1,38 мм.SLDASM
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шарнир 90 град/Шарнир АЕ 90 град._1,50 мм.SLDASM
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шпилька М6х25.SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Шпилька М8х48.SLDPRT
Набор комп. расп. шкафов АЕ №4/Общие комплектующие для АЕ/Штамп АЕ (под кронштейны).SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

НЕТ КОММЕНТАРИЕВ

Оставьте комментарий, отзыв о работе, жалобу (только конкретная критика) или просто поблагодарите автора.

Не открывается архив или чертеж? Прочитайте, перед тем как писать комментарий.

Пожалуйста, войдите, чтобы добавить комментарии.
