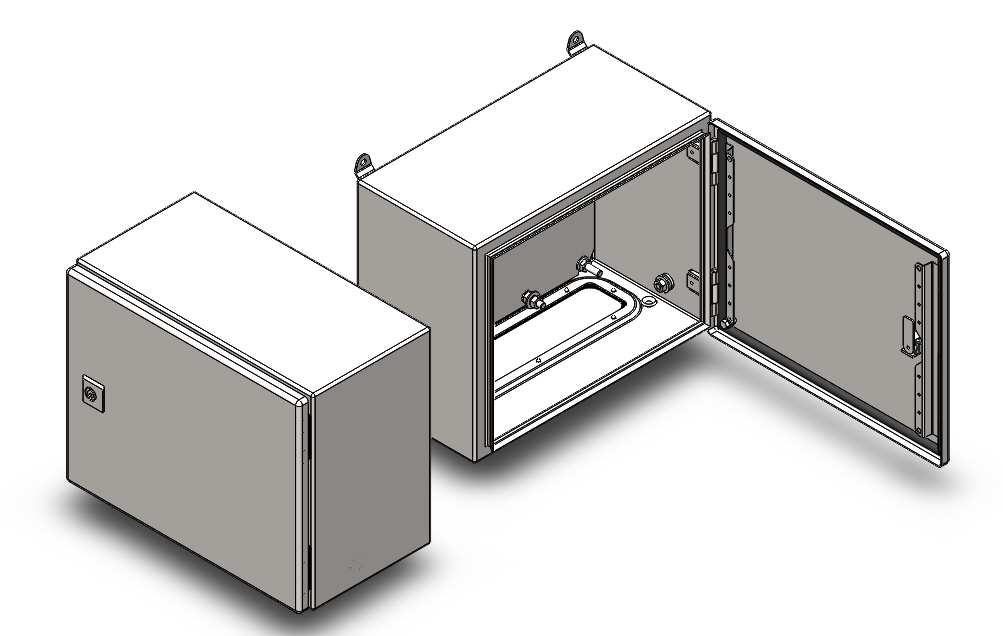

Компактный распределительный шкаф арт. № АЕ 1031.500

Производитель: "Rittal"

Cостав сборки:
- корпус с дверью;
- монтажная панель;
- фланш-панель в основании корпуса;
- различный крепеж, входящий в состав шкафа;
- настенное крепление арт. SZ 1590.000 (дополнительное комплектующее).

Технические характеристики:
- габариты шкафа, мм: 210х380х300 (ДхШхВ);
- габариты монтажной панели, мм: 334х275 (ШхВ);
- габариты фланш-панели, мм: 330х90 (ШхВ);
- толщина материала, мм: 1,38 (корпус); 1,5 (дверь и фланш-панель); 2 (монтажная панель);
- материал: листовая сталь;
- общий вес, кг 7,5;
- степень защиты оболочки (ГОСТ 14254): IP66;
- цвет: RAL 7035.

Состав: 3D сборка Язык документа

Софт: SolidWorks 14SP4

Каталог / Инженерные системы / Электроснабжение и освещение / Компактный распределительный шкаф арт. № АЕ 1031.500

Просмотр файлов
1031.500\Дверь в сборе
1031.500\ ᡮ_()_1031.SLDASM
1031.500\Элементы шкафа (1031)\Дверь (1031)\Крепеж для заземления двери\Крепеж для заземления двери.SLDASM
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Крепеж для заземления корпуса\Крепеж для заземления корпуса.SLDASM
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для заземления ПМ_(1031)\Крепеж для заземления ПМ (2мм).SLDASM
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)\Крепеж для панели монтажной (2,5мм).SLDASM
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)\Крепеж для панели монтажной (2мм).SLDASM
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)\Крепеж для панели монтажной (3мм).SLDASM
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)\Крепление МП (2мм).SLDASM
1031.500\Монтажная панель в сборе
1031.500\騥 ()\⥭ ९ SZ 1590.000\⥭ ९_SZ 1590.000.SLDASM
1031.500\Фланш-панель в сборе
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Шарнир и крепление\Шарнир_1,38.SLDASM
1031.500\ 誠 (1031)\_(1031)\୨ ९\誠 (୨).SLDPRT
1031.500\Элементы шкафа (1031)\Дверь (1031)\Крепеж для заземления двери\Болт М6х12.SLDPRT
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для заземления ПМ_(1031)\Болт М8х30.SLDPRT
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Шарнир и крепление\Винт М4х6.SLDPRT
1031.500\騥 ()\⥭ ९ SZ 1590.000\ 814_SZ 1590.000.SLDPRT
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Крепеж для заземления корпуса\Гайка М8.SLDPRT
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для заземления ПМ_(1031)\Гайка М8.SLDPRT
1031.500\騥 ()\⥭ ९ SZ 1590.000\ 8_SZ 1590.000.SLDPRT
1031.500\Элементы шкафа (1031)\Дверь (1031)\Крепеж для заземления двери\Гайка под М6.SLDPRT
1031.500\Элементы шкафа (1031)\Дверь (1031)\Дверь
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Заглушка D16.SLDPRT
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Заглушка D8.7.SLDPRT
1031.500\Элементы шкафа (1031)\Дверь (1031)\Замок поворотный.sldprt
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Корпус
1031.500\ 誠 (1031)\⠦ _(1031)\⠦ _()_1031.SLDPRT
1031.500\騥 ()\⥭ ९ SZ 1590.000\⥭ ९_SZ 1590.000.sldprt
1031.500\Элементы шкафа (1031)\Фланш-панель_(1031)\Прокладка для фланш-панели_(1031).SLDPRT
1031.500\Элементы шкафа (1031)\Фланш-панель_(1031)\Саморез BZ 4,8х9,5_(1031).SLDPRT
1031.500\Элементы шкафа (1031)\Фланш-панель_(1031)\Скоба для фланш-панели(1.5мм)_(1031).SLDPRT
1031.500\ 誠 (1031)\-_(1031)\-_()_1031.SLDPRT
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)\Шайба-гайка М8.SLDPRT
1031.500\Элементы шкафа (1031)\Дверь (1031)\Крепеж для заземления двери\Шайба М6.SLDPRT
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Крепеж для заземления корпуса\Шайба М8.SLDPRT
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для заземления ПМ_(1031)\Шайба М8.SLDPRT
1031.500\騥 ()\⥭ ९ SZ 1590.000\ 8_SZ 1590.000.SLDPRT
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для заземления ПМ_(1031)\Шайба пружинная M8.SLDPRT
1031.500\Элементы шкафа (1031)\Дверь (1031)\Крепеж для заземления двери\Шайба стопорная 6.65Г.016.SLDPRT
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Крепеж для заземления корпуса\Шайба стопорная 8.65Г.016.SLDPRT
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для заземления ПМ_(1031)\Шайба стопорная 8.65Г.016.SLDPRT
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Шарнир и крепление\Шарнир 90.sldprt
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)\Шпилька
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)\Шпилька М8х48.SLDPRT
1031.500\Элементы шкафа (1031)\Дверь (1031)\Крепеж для заземления двери
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Крепеж для заземления корпуса
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для заземления ПМ_(1031)
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)\Крепеж для панели монтажной_(1031)
1031.500\Элементы шкафа (1031)\Корпус_(1031)\Шарнир и крепление
1031.500\Элементы шкафа (1031)\Дверь (1031)
1031.500\Элементы шкафа (1031)\Корпус_(1031)
1031.500\Элементы шкафа (1031)\Монтажная панель_(1031)
1031.500\Элементы шкафа (1031)\Фланш-панель_(1031)
1031.500\騥 ()\⥭ ९ SZ 1590.000
1031.500\騥 ()
1031.500\Элементы шкафа (1031)
1031.500
