Линейный распределительный шкаф VX25 арт. 8410.000

Линейный распределительный шкаф VX25 арт. 8410.000

1183

Производитель: "Rittal"

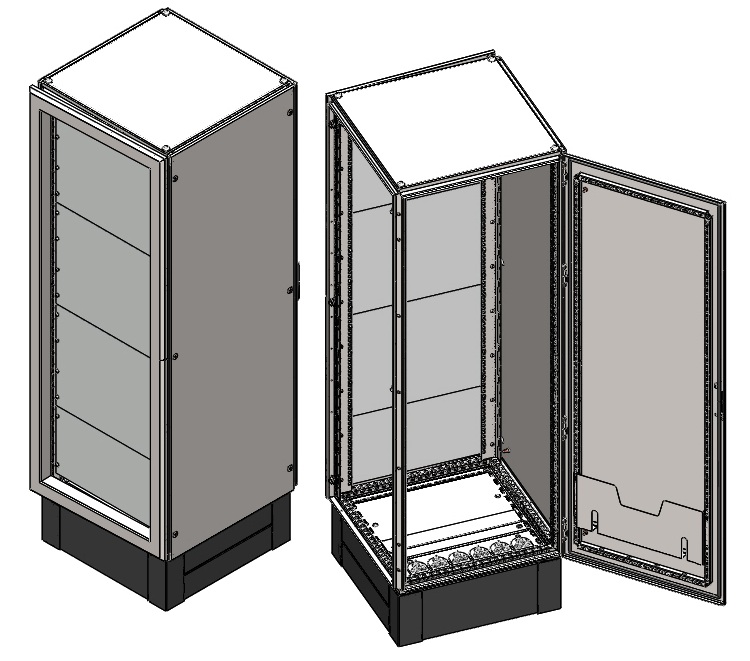

Шкафы серии VX25 разработаны взамен снятых с производства шкафов TS8. Серия VX25 отличаются от предыдущих шкафов более эргономичным каркасом и измененной системой перфорации.

Состав сборки:
1) базовая комплектация:
- перфорированный каркас;
- задняя дверь и передняя рама;
- потолочная панель, панель основания;
- адаптерные профили для крепления передних панелей (19 дюймов);
- различный крепеж, входящий в состав шкафа;
2) дополнительная комплектация:
- боковые стенки;
- передние (глухие) панели различной высоты;
- цоколь в сборе;
- секционные панели и поворотный механизм;
- панели основания и панели для ввода кабеля;
- элементы монтажной системы (рейки, шины, шасси и т.д.);
- карманы для документации.

!!! Подробный перечень всех комплектующих и их вес указаны в файле "Информация о составе.xls"

Технические характеристики:
- габариты шкафа, мм, (ДхШхВ): 600х600х1600 (без цоколя) и 600х600х1800 (с цоколем);
- монтажная высота шкафа, U (юниты): 33;
- толщина материала, мм: 1,5 (каркас, крышка, основание, дверь);
- материал: листовая сталь и алюминий (адаптерные профили);
- общий вес базовой комплектации, кг: 61,5;
- цвет: RAL 9005 (для цоколя) и RAL 7035 (для всего остального).

3D Модели 8410.000 Rittal VX25 линейный Металлический распределительный шкаф

Автор

VMR

Дата

17.05.2019

Язык

Русский

Состав

3D сборка

Софт

SolidWorks 16SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - - Основание 600х600 (базовый, сборка).SLDASM
    - Основание 600х600 (дополнительный, сборка).SLDASM
    - Основание 600х600 (сборка).SLDASM
    - Панель основания тип 1 (8410.000).SLDPRT
    - Панель основания тип 2 (8410.000).SLDPRT
    - Панель основания тип 3 (8410.000).SLDPRT
    - Уплотнение 10х4х444.SLDPRT
    - Уплотнение 10х4х452.SLDPRT
  - Адаптерный профиль левый (8410.000).SLDPRT
  - Адаптерный профиль правый (8410.000).SLDPRT
  - Дверь (8410.000).SLDPRT
  - Дверь 8410.000 (сборка).SLDASM
  - Каркас (вертикаль 1600).SLDPRT
  - Каркас (основание 600х600).SLDPRT
  - Каркас 8410.000.SLDASM
  - Крыша (8410.000).SLDPRT
  - Крыша 8410.000 (сборка).SLDASM
  - Основание (8410.000).SLDPRT
  - Передняя рама (8410.510).SLDPRT
  - Шкаф VX25 арт. 8410.000 (базовый компл.).SLDASM
  - Шкаф VX25 арт. 8410.000 (с доп. компл.).SLDASM
- - - Винт М6х16 (бок. стенка).SLDPRT
    - Скоба с гайкой.SLDPRT
    - Штамп для бок. стенок VX25.SLDPRT
  - - - Винт М6х16 (2094).SLDPRT
      - Крепление 2094.SLDPRT
      - Шайба (2094).SLDPRT
    - Панель 1931.200 (1U=43,6) (хххх.хх).SLDPRT
    - Панель 1932.200 (2U=88,1) (хххх.хх).SLDPRT
    - Панель 1933.200 (3U=132,5) (хххх.хх).SLDPRT
    - Панель 1934.200 (4U=177) (хххх.хх).SLDPRT
    - Панель 1935.200 (7U=310,3) (хххх.хх).SLDPRT
    - Панель 1936.200 (6U=265,9) (хххх.хх).SLDPRT
    - Панель 1937.200 (12U=532,6) (хххх.хх).SLDPRT
    - Панель 1939.200 (9U=399,2) (хххх.хх).SLDPRT
    - Таблица соответствия высот юниты.doc
  - - Закладная гайка М6_4164.500.SLDPRT
    - Закладная гайка М8_4165.500.SLDPRT
    - Закладные гайки для VX25.pdf
  - - Rittal_8619801_Вкладыш_3_6988.pdf
    - Кабельный ввод_4316.000.SLDPRT
    - Кабельный ввод_4317.000.SLDPRT
    - Кабельный ввод_4318.000.SLDPRT
    - Панель для ввода кабеля 8619.800.SLDPRT
    - Панель для ввода кабеля 8619.801.SLDPRT
    - Панель для ввода кабеля 8619.802.SLDPRT
    - Панель для ввода кабеля 8619.803.SLDPRT
  - - Рым-болт+шайба_4568.000.SLDASM
    - Рым-болт М12_4568.000.SLDPRT
    - Шайба12 для 4568.000.SLDPRT
  - - - Втулка 2 8619.6х0.SLDPRT
      - Втулка 8619.6х0.SLDPRT
      - Труба 8619.600.SLDPRT
      - Труба 8619.610.SLDPRT
      - Шайба 8619.6х0.SLDPRT
    - Винт М8х15 для секч панелей.SLDPRT
    - Панели секционные 8617.хх0.SLDPRT
    - Панель секционная 8617.510 (сборка).SLDASM
    - Панель секционная 8617.520 (сборка).SLDASM
    - Панель секционная 8617.530 (сборка).SLDASM
    - Панель секционная 8617.540 (сборка).SLDASM
    - Панель секционная 8617.550 (сборка).SLDASM
    - Панель секционная 8617.560 (сборка).SLDASM
    - Панель секционная 8617.570 (сборка).SLDASM
    - Панель секционная 8617.580 (сборка).SLDASM
    - Панель секционная 8617.590 (сборка).SLDASM
    - Панель секционная 8617.600 (сборка).SLDASM
    - Панель секционная 8617.610 (сборка).SLDASM
    - Панель секционная 8617.620 (сборка).SLDASM
    - Панель секционная 8617.630 (сборка).SLDASM
    - Панель секционная 8617.640 (сборка).SLDASM
    - Секционные панели.pdf
    - Секционные панели тех. инф..pdf
    - Скоба для секц. панелей.SLDPRT
    - Уголок для секц. панелей.SLDPRT
  - - - Боковая стенка 8620.043.SLDPRT
      - Крышка 8620.022.SLDPRT
      - Панель (тип 1) 8620.022.SLDPRT
      - Панель (тип 2) 8620.022.SLDPRT
      - Угол 8620.022.SLDPRT
      - Цоколь 8620.022+8620.043.SLDASM
    - Винт М12х25 (цоколь VX25).SLDPRT
    - Подкладка (цоколь-основание).SLDPRT
    - Цоколи_Руководство.pdf
    - Цоколи_Тех. инф..pdf
    - Шайба под М12 (цоколь VX25).SLDPRT
    - Штамп (цоколь VX25).SLDPRT
  - - - 4133_000.sldprt
    - Монтажные перемычки.SLDPRT
    - Монтажные шины 8617.7х0.pdf
    - Несущие шины TS 35_7,5 231х.000.SLDPRT
    - Несущие шины TS 35_15 493х.000.SLDPRT
    - Обзор монтажных систем.pdf
    - Саморез (5,5х13) 2486.600.SLDPRT
  - Саморез (5,5х13) 2486.600.SLDPRT
- - - Винт М5х10 (VX25).SLDPRT
    - Винт М6х10 (VX25).SLDPRT
    - Втулка (VX25).SLDPRT
    - Трубчатая рама двери (600х1600).SLDPRT
    - Упрощенная модель замка (VX25).SLDPRT
  - - Винт М6х12 (шарнир VX25).SLDPRT
    - Компонент для шарнира.SLDPRT
    - Шарнир (VX25).SLDPRT
    - Шарнир VX25 (сборка).SLDASM
  - Винт М12x18 (крыша VX25).SLDPRT
  - Заглушка D7 (для VX).SLDPRT
  - Саморез 5,5х13.SLDPRT
  - Штамп двери 600х1600.SLDPRT
  - Штамп крыши 600х600.SLDPRT
  - Штамп под крепежа (крыша).SLDPRT
  - Штамп стенки 600х1600.SLDPRT
- Информация о составе.xls
