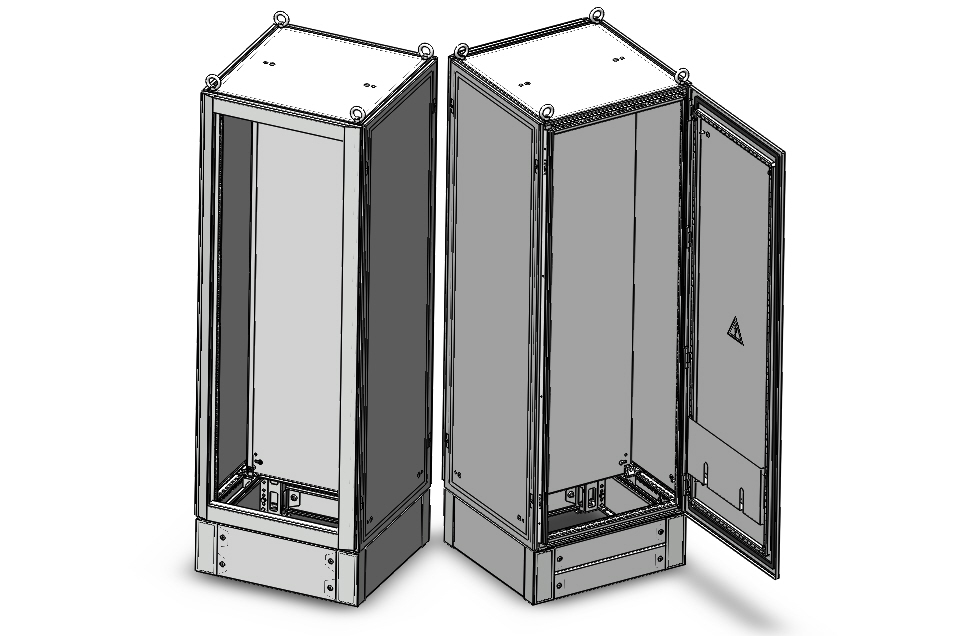

Шкаф для электронного оборудования арт. № TS 8410.510

Производитель: "Rittal"

Состав сборки:
1) стандартные комплектующие
- перфорированный каркас;
- задняя дверь и передняя рама;
- потолочная панель, панель основания;
- адаптерные профили для крепления передних панелей (19 дюймов);
- различный крепеж, входящий в состав шкафа (в том числе рым-болты для транспортировки);
2) дополнительные комплектующие:
- боковые стенки арт. № TS 8166.235;
- монтажная панель арт. № TS 5050.091;
- крепление монтажной панели арт. № TS 5050.063;
- боковые панели цоколя арт. № TS 8602.060;
- передние и задние элементы цоколя арт. № TS 8602.600;
- карман для документации арт. № СМ 4116.500;
- предупреждающий знак безопасности W08 "Опасность поражения электрическим током" (размер 100 мм).

Технические характеристики:
- габариты шкафа, мм, (ДхШхВ): 600х600х1600 (без цоколя) и 600х600х1800 (с цоколем);
- габариты монтажной панели, мм: 23х499х1496 (ДхШхВ);
- монтажная ширина комплектующих, U: 33;
- толщина материала, мм: 1,5 (каркас, крышка, основание, дверь, боковые стенки); 3 (монтажная панель);
- материал: листовая сталь и алюминий (адаптерные профили);
- общий вес стандартной комплектации, кг: 61,5;
- общий вес с дополнительной комплектацией, кг: 117,5;
- вес монтажной панели, кг: 20,7;
- вес боковых стенок, кг: 2х11,8 (левая и правая);
- вес собранного цоколя, кг: 10,4;
- вес кармана для документации, кг: 1,3;
- цвет: RAL 7022 (для цоколя) и RAL 7035 (для всего остального).

Состав: 3D сборка

Софт: SolidWorks 14SP4

Файлы:
8410.510/
8410.510/Стенка левая в сборе (хххх.хх).SLDASM
8410.510/Стенка правая в сборе (хххх.хх).SLDASM
8410.510/Дверь в сборе (хххх.хх).SLDASM
8410.510/Панель монтажная в сборе (хххх.хх).SLDASM
8410.510/Крыша в сборе (хххх.хх).SLDASM
8410.510/Дополнительные комплектующие 8410/
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн нижний/
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн нижний/Кронштейн нижний.SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн нижний/Кронштейн нижний 2.SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн (в-п)+крепеж.SLDASM
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн (в-л)+крепеж.SLDASM
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн (н-л)+крепеж.SLDASM
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн верхний/
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн верхний/Кронштейн верхний (левый).SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн верхний/Кронштейн верхний (правый).SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/Загладная гайка М6 (для 3мм).SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/Винт (длинная шляпка) М6x15(TX30).SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/Саморез 5,5х13 (TX4,5)_2486.500.SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/Винт М6x18(TX30).SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/гайка+винт М8/
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/гайка+винт М8/Гайка вставная М8_4163.000.SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/гайка+винт М8/Гайка+винт М8.SLDASM
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Крепеж кронштейна/гайка+винт М8/Винт М8х12 (TX8)_2504.800.SLDPRT
8410.510/Дополнительные комплектующие 8410/ПМ_5050.091/Крепежный комплект 5050.063/Кронштейн (н-п)+крепеж.SLDASM
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Штампик цокольный.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Винт с потайной М8х16.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/8602.060_Фальш панель малая.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/8602.060_Фальш панель.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Цоколь 8602.060+8602.600.SLDASM
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Крышка 200мм.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Штампик цокольный 2.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Болт М8х16.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/8601.100_Фланш.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/М12х25+закладная/
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/М12х25+закладная/Крепеж М12 цоколь+корпус.SLDASM
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/М12х25+закладная/Закладная гайка_12.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/8602.600_Элемент цоколя.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Уголок 200мм.SLDPRT
8410.510/Дополнительные комплектующие 8410/Цоколь 8602.060+8602.600/Гайка М8-7Н.05.019 ОСТ 95 1452-73.SLDPRT
8410.510/Дополнительные комплектующие 8410/Крепеж/
8410.510/Дополнительные комплектующие 8410/Крепеж/Саморез 5,5х13 (TX4,5)_2486.500.SLDPRT
8410.510/Дополнительные комплектующие 8410/Крепеж/Винт потайной М6x8(TX30).SLDPRT
8410.510/Дополнительные комплектующие 8410/Детали/
8410.510/Дополнительные комплектующие 8410/Детали/Стенка 8166.235 левая (хххх.хх).SLDPRT
8410.510/Дополнительные комплектующие 8410/Детали/ПМ_5050.091 (хххх.хх).SLDPRT
8410.510/Дополнительные комплектующие 8410/Детали/Стенка 8166.235 правая (хххх.хх).SLDPRT
8410.510/Дополнительные комплектующие 8410/Кронштейн для стенок 8166/
8410.510/Дополнительные комплектующие 8410/Кронштейн для стенок 8166/Кронштейн 8166+крепеж(2).SLDASM
8410.510/Дополнительные комплектующие 8410/Кронштейн для стенок 8166/Кронштейн 8166+крепеж(1).SLDASM
8410.510/Дополнительные комплектующие 8410/Кронштейн для стенок 8166/Кронштей 8166.235.SLDPRT
8410.510/Дополнительные комплектующие 8410/Крепежный комплект 5050.063/
8410.510/Дополнительные комплектующие 8410/Карман 4116.500/
8410.510/Дополнительные комплектующие 8410/Карман 4116.500/Карман 4116.500.SLDPRT
8410.510/Дополнительные комплектующие 8410/Карман 4116.500/Карман 4116.500+крепеж.SLDASM
8410.510/Установленые элементы (xxxx.xx)/
8410.510/Установленые элементы (xxxx.xx)/Для стенки левой (xxxx.xx)/
8410.510/Установленые элементы (xxxx.xx)/Крепеж/
8410.510/Установленые элементы (xxxx.xx)/Внутреннмй монтаж (xxxx.xx)/
8410.510/Установленые элементы (xxxx.xx)/Для ПМ (xxxx.xx)/
8410.510/Установленые элементы (xxxx.xx)/Для двери (xxxx.xx)/
8410.510/Установленые элементы (xxxx.xx)/Для двери (xxxx.xx)/Знак W08 (100мм).SLDPRT
8410.510/Установленые элементы (xxxx.xx)/Для стенки правой (xxxx.xx)/
8410.510/Установленые элементы (xxxx.xx)/Для крыши (xxxx.xx)/
8410.510/Шкаф в сборе (хххх.хх).SLDASM
8410.510/Комплектующие 8410/
8410.510/Комплектующие 8410/Крепеж компл/
8410.510/Комплектующие 8410/Крепеж компл/Винт потайной М6x12(TX30).SLDPRT
8410.510/Комплектующие 8410/Крепеж компл/Винт М8х12 (TX8)_2504.800.SLDPRT
8410.510/Комплектующие 8410/Платформа 8410.SLDPRT
8410.510/Комплектующие 8410/Шарнир_8410/
8410.510/Комплектующие 8410/Шарнир_8410/Шарнир_8410.SLDPRT
8410.510/Комплектующие 8410/Шарнир_8410/Шарнир с крепежом _8410.SLDASM
8410.510/Комплектующие 8410/Адаптерные профили (для 1,6м)/
8410.510/Комплектующие 8410/Адаптерные профили (для 1,6м)/Адап. профиль 8613.360 правый + крепеж.SLDPRT.SLDASM
8410.510/Комплектующие 8410/Адаптерные профили (для 1,6м)/Адап. профиль 8613.360 (левый).SLDPRT
8410.510/Комплектующие 8410/Адаптерные профили (для 1,6м)/Адап. профиль 8613.360 (правый).SLDPRT
8410.510/Комплектующие 8410/Адаптерные профили (для 1,6м)/Адап. профиль 8613.360 левый + крепеж.SLDPRT.SLDASM
8410.510/Комплектующие 8410/(Наклейка) знак заземления 10_8410.SLDPRT
8410.510/Комплектующие 8410/Втулка с резьбой (М6)_8410.SLDPRT
8410.510/Комплектующие 8410/Детали/
8410.510/Комплектующие 8410/Детали/Крыша 8410 (хххх.хх).SLDPRT
8410.510/Комплектующие 8410/Детали/Дверь_8410 (хххх.хх).SLDPRT
8410.510/Комплектующие 8410/Рым-болт_4568.000/
8410.510/Комплектующие 8410/Рым-болт_4568.000/Рым-болт+шайба_4568.000.SLDASM
8410.510/Комплектующие 8410/Рым-болт_4568.000/Рым-болт М12_4568.000.SLDPRT
8410.510/Комплектующие 8410/Рым-болт_4568.000/Шайба12 для 4568.000.SLDPRT
8410.510/Комплектующие 8410/Перф. рамка для двери 8410.SLDPRT
8410.510/Комплектующие 8410/Сварной каркас 8410/
8410.510/Комплектующие 8410/Сварной каркас 8410/Каркас 8410.SLDPRT
8410.510/Комплектующие 8410/Сварной каркас 8410/Основание каркаса 8410.SLDPRT
8410.510/Комплектующие 8410/Сварной каркас 8410/Сварной каркас 8410.SLDASM
8410.510/Комплектующие 8410/Сварной каркас 8410/Каркас 8410.510.SLDPRT
8410.510/Комплектующие 8410/Сварной каркас 8410/Кронштей для стенок 8410.SLDPRT
8410.510/Комплектующие 8410/Передняя рама 8410.SLDPRT
