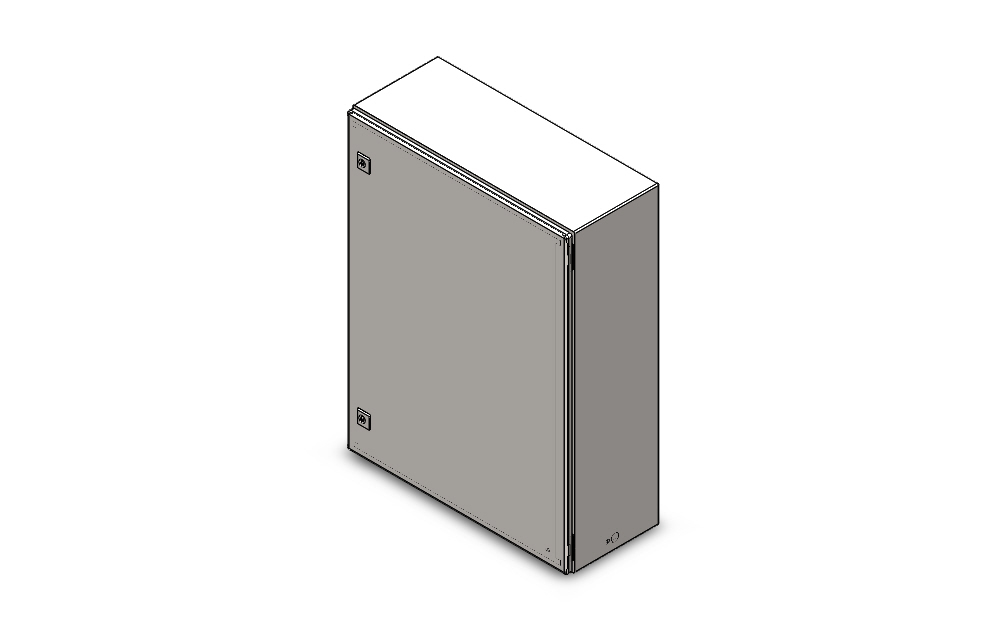

Компактный распределительный шкаф арт. № АЕ 1058.500 (производитель "Rittal")

Модель распределительного шкафа арт. № АЕ 1058.500 (производитель "Rittal"). В составе сборки:
- корпус с дверью;
- монтажная панель;
- фланш-панель в основании корпуса;
- различный крепеж, входящий в состав шкафа.

Технические характеристики:
- габариты шкафа, мм: 250х600х800 (ДхШхВ);
- габариты монтажной панели, мм: 549х770 (ШхВ);
- габариты фланш-панели, мм: 534х149 (ШхВ);
- толщина материала, мм: 1,5 (корпус и фланш-панель); 2 (дверь); 3 (монтажная панель);
- общий вес, кг 33,6;
- степень защиты оболочки (ГОСТ 14254): IP66;
- цвет: RAL 7035.

Состав: 3D сборка

Софт: SolidWorks 14SP4

Файлы:

Каталог
Инженерные системы
Компактный распределительный шкаф арт. № АЕ 1058.500 (производитель "Rittal")

1058.500/

1058.500/Шкаф в сборе 1058 (хххх).STEP

1058.500/Дверь в сборе 1058 (хххх).SLDASM

1058.500/Шкаф в сборе 1058 (хххх).SLDASM

1058.500/Монтажная в сборе 1058 (хххх).SLDASM

1058.500/Комплектующие хххх/

1058.500/Фланш в сборе 1058 (хххх).SLDASM

1058.500/Элементы шкафа 1058/

1058.500/Элементы шкафа 1058/Корпус_(1058)/

1058.500/Элементы шкафа 1058/Корпус_(1058)/Корпус_1058_(хххх).SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Заглушка D16_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Настенное крепление SZ 1590.000/

1058.500/Элементы шкафа 1058/Корпус_(1058)/Настенное крепление SZ 1590.000/Винт М8х14_SZ 1590.000.SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Настенное крепление SZ 1590.000/Гайка М8_SZ 1590.000.SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Настенное крепление SZ 1590.000/Настенное крепление_SZ 1590.000.sldprt

1058.500/Элементы шкафа 1058/Корпус_(1058)/Настенное крепление SZ 1590.000/Шайба М8_SZ 1590.000.SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Настенное крепление SZ 1590.000/Настенное крепление_SZ 1590.000.SLDASM

1058.500/Элементы шкафа 1058/Корпус_(1058)/Заглушка D8.7_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Шарнир и крепление_(1058)/

1058.500/Элементы шкафа 1058/Корпус_(1058)/Шарнир и крепление_(1058)/Бобышка (шарнир)_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Шарнир и крепление_(1058)/Винт М4х6_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Шарнир и крепление_(1058)/Шарнир 90_(1058).sldprt

1058.500/Элементы шкафа 1058/Корпус_(1058)/Шарнир и крепление_(1058)/Шарнир_1,5_(1058).SLDASM

1058.500/Элементы шкафа 1058/Корпус_(1058)/Крепеж для заземления корпуса_1058/

1058.500/Элементы шкафа 1058/Корпус_(1058)/Крепеж для заземления корпуса_1058/Шайба М8_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Крепеж для заземления корпуса_1058/Крепеж для заземления корпуса_(1058).SLDASM

1058.500/Элементы шкафа 1058/Корпус_(1058)/Крепеж для заземления корпуса_1058/Гайка М8_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Корпус_(1058)/Крепеж для заземления корпуса_1058/Шайба зубчатая M8_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Фланш-панель_(1058)/

1058.500/Элементы шкафа 1058/Фланш-панель_(1058)/Фланш-панель_(хххх)_1058.SLDPRT

1058.500/Элементы шкафа 1058/Фланш-панель_(1058)/Скоба для фланш-панели(1.5мм)_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Фланш-панель_(1058)/Саморез BZ 4,8х9,5_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Фланш-панель_(1058)/Прокладка для фланш-панели_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Дверь (1058)/

1058.500/Элементы шкафа 1058/Дверь (1058)/Крепеж для заземления двери_(1058)/

1058.500/Элементы шкафа 1058/Дверь (1058)/Крепеж для заземления двери_(1058)/Шайба М6_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Дверь (1058)/Крепеж для заземления двери_(1058)/Болт М6х12_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Дверь (1058)/Крепеж для заземления двери_(1058)/Шайба зубчатая под M6_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Дверь (1058)/Крепеж для заземления двери_(1058)/Гайка под М6_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Дверь (1058)/Крепеж для заземления двери_(1058)/Крепеж для заземления двери_(1058).SLDASM

1058.500/Элементы шкафа 1058/Дверь (1058)/Замок поворотный_(1060.500).sldprt

1058.500/Элементы шкафа 1058/Дверь (1058)/Дверь (хххх) 1058.SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Монтажная панель_(хххх)_1058.SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для панели монтажной_(1058)/

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для панели монтажной_(1058)/Шайба-гайка М8_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для панели монтажной_(1058)/Шпилька М8х48_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для панели монтажной_(1058)/Крепеж для панели монтажной (3мм)_(1058).SLDASM

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для заземления ПМ_(1058)/

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для заземления ПМ_(1058)/Шайба М8_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для заземления ПМ_(1058)/Крепеж заземления для ПМ(3мм)_1058.SLDASM

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для заземления ПМ_(1058)/Шайба пружинная M8_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для заземления ПМ_(1058)/Гайка М8_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для заземления ПМ_(1058)/Болт М8х30_(1058).SLDPRT

1058.500/Элементы шкафа 1058/Монтажная панель_(1058)/Крепеж для заземления ПМ_(1058)/Шайба зубчатая M8_(1058).SLDPRT

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

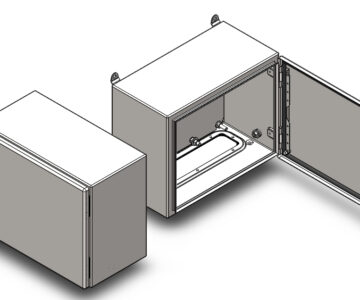

Компактный распределительный шкаф арт. № АЕ 1031.500

Рейтинг: 20

Софт: SolidWorks 14SP4

Состав: 3D сборка

394

Компактный распределительный шкаф арт. № АЕ 1031.500

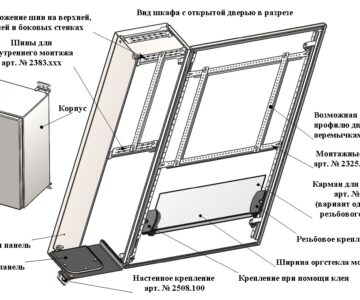

Набор компактных распределительных шкафов AE "Rittal"

Рейтинг: 60

Софт: SolidWorks 16SP5

Состав: 3D сборка (набор моделей)

526

Набор компактных распределительных шкафов AE "Rittal"

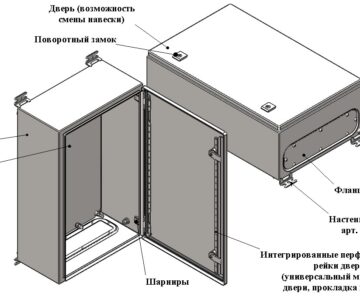

Набор компактных распределительных шкафов AE в ассортименте
