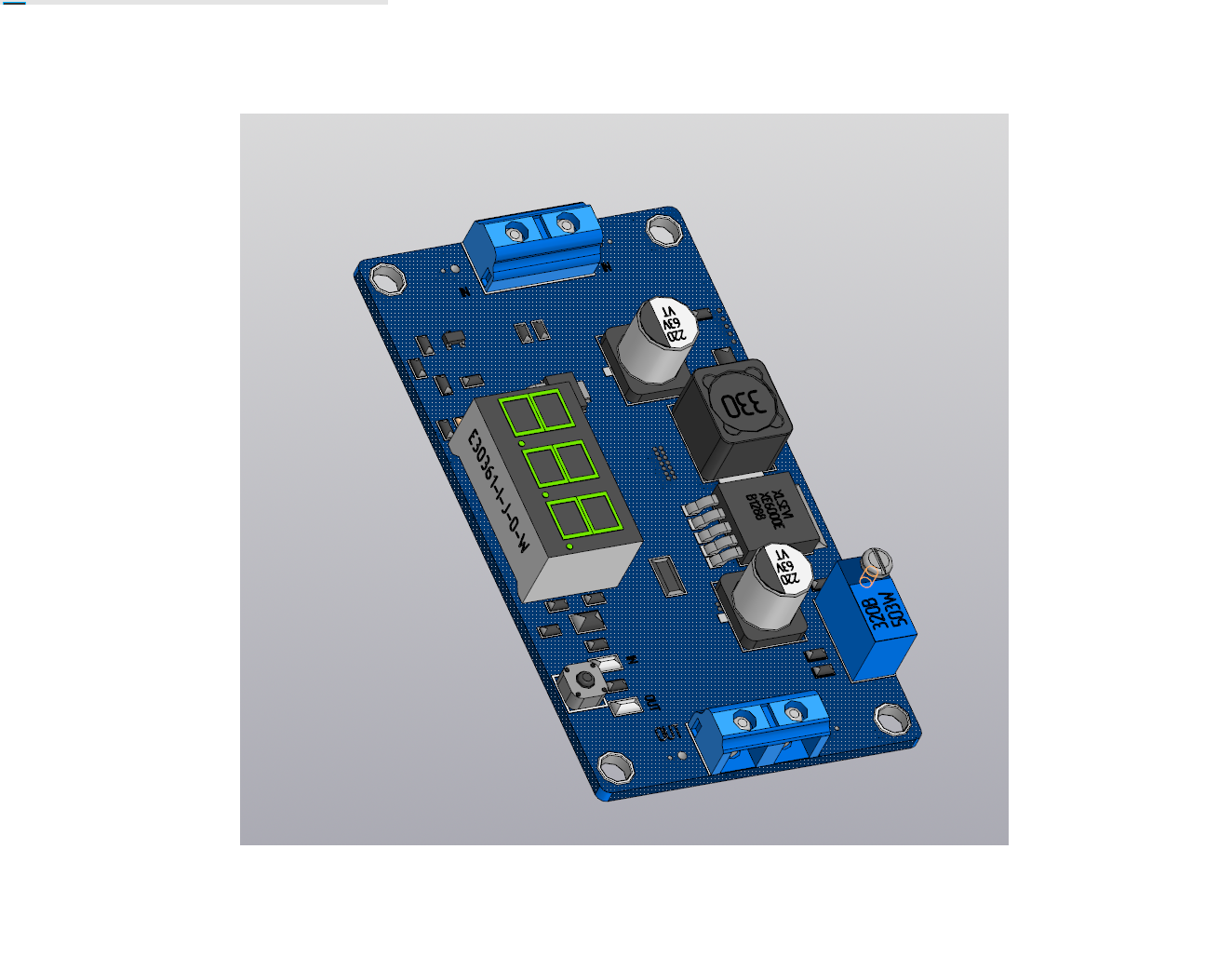

3D-модель выполнена с целью создания корпусов для устройств в составе которых присутствует плата XL6009 . Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Устройство собрано на монолитном ШИМ-регуляторе напряжения XL6009 (LM2577) с частотой переключения 400кГц. Имеет встроенную тепловую защиту и ограничение рабочего тока. Регулирование выходного напряжения производится с помощью высокоточного потенциометра.
DC-DC преобразователь идеальное решение для питания схем с большим падением напряжения (разницей между входным и стабилизируемым напряжением). В отличии от классических стабилизаторов напряжения практически не выделяет тепло, имеет низкий ток потребления.
При питании нагрузки мощностью более 15 Вт необходимо установить радиатор сверху на микросхему или плату на радиатор из расчета 1 кв.см на 1 Вт потребляемой мощности, соблюдая изоляцию токопроводящих частей от радиатора.
Входное напряжение соблюдая полярность подаётся на входные контакты "IN+" и "IN-", выходное напряжение снимается с выходных контактов "OUT+" и "OUT-". Шина "-" общая, можно объединять для подключения одним проводом.
Характеристики:
Входное напряжение: 4.3В-32В
Выходное напряжение: 5В-50В
Входящий ток: 4A (макс.)
Максимальный ток нагрузки: 4,0А
Ограничение рабочего тока нагрузки: 4,0
КПД: 94% (макс.)
Частота переключения: 400kHz
Пульсации на выходе: 50 мВ
Регулировка нагрузки: ± 0,5%
Регулирование напряжения: ± 0,5%
Рабочая температура: -40°C - +85°C
Размер: 70мм * 38мм
