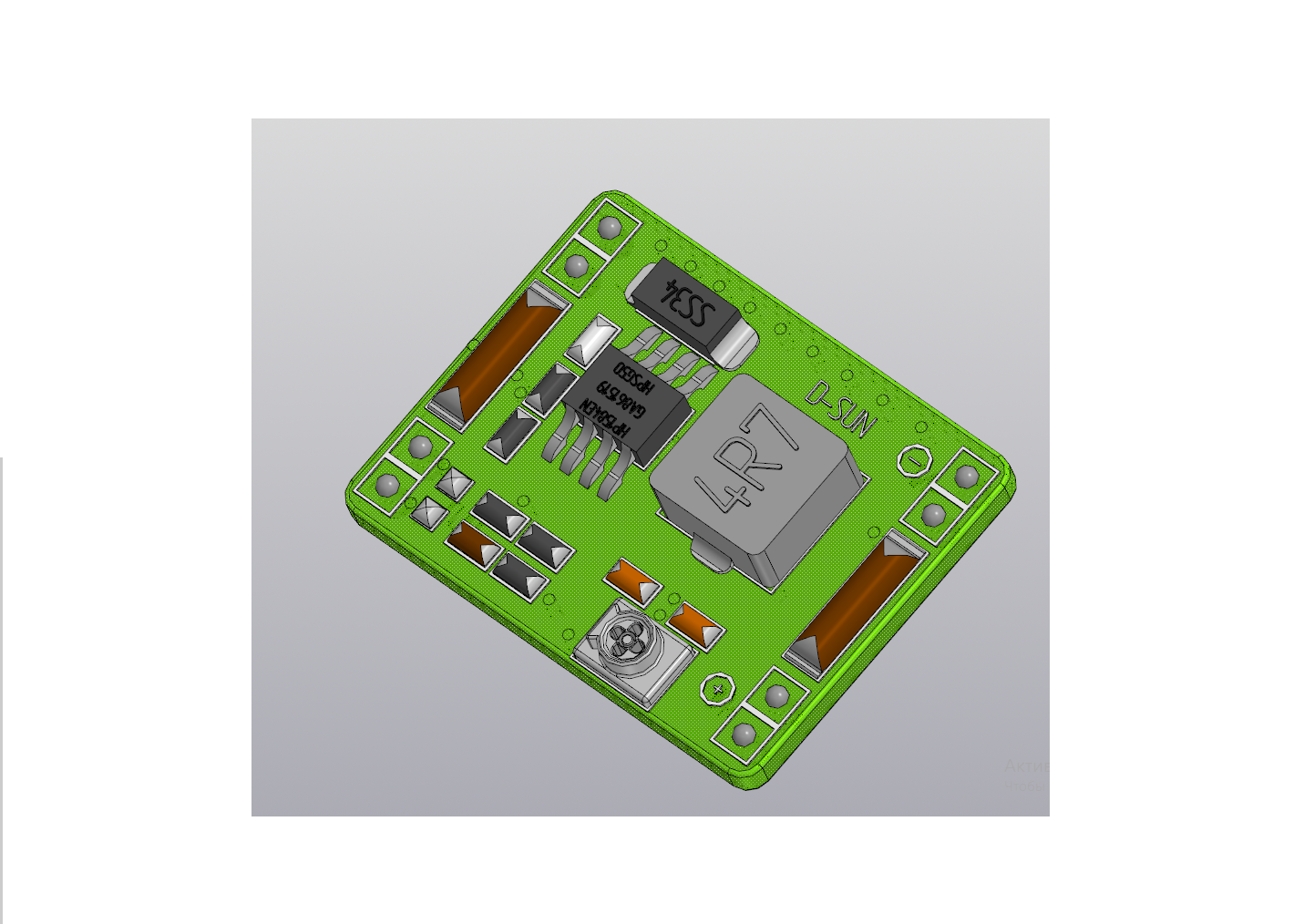

3D-модель выполнена с целью создания корпусов для устройств в составе которых присутствует плата плата DC-DC MP1584 (драйвер понижающего преобразователя Uin:4.5-28V, Uout:0.8-20V, Iout: 3A (MAX) buck step down). Версий таких плат много поэтому выполнена одна из возможных версий (та которая была у меня).
Комментарии к модели:
Плата модуля спроектирована на базе микросхемы MP1584, небольшого подстрочного резистора и прочих вспомогательных компонентов. Регулируется выходное напряжение преобразователя с помощью подстрочного резистора. Для улучшения отвода тепла предусмотрены переходные отверстия под корпусом микросхемы и дросселем. Максимальный ток нагрузки составляет 3 А, а КПД (коэффициент полезного действия) до 95%. При силе тока нагрузки значения которой более 2 А, рекомендуется установить радиатор.
Преобразователь имеет 8 выводов для подключения источника питания и нагрузки. Назначения выводов модуля:
IN+: входное напряжение 4,5 - 28 В
IN-: «земля»
OUT+: выходное напряжение 0.8 - 20 В
OUT-: «земля»
характеристики :
Входное напряжение, В 4,5 ... 28
Выходное напряжение, В 0,8 ... 20
Максимальный выходной ток, А 3
КПД, % 95
Пульсации на выходе, мВ 30
Частота переключения, МГц 1 ... 1,5
Рабочая температура, °C -45 ... +85
Размеры модуля, мм 22 х 17 х 4
