Приспособление двухконтактное измерительное.

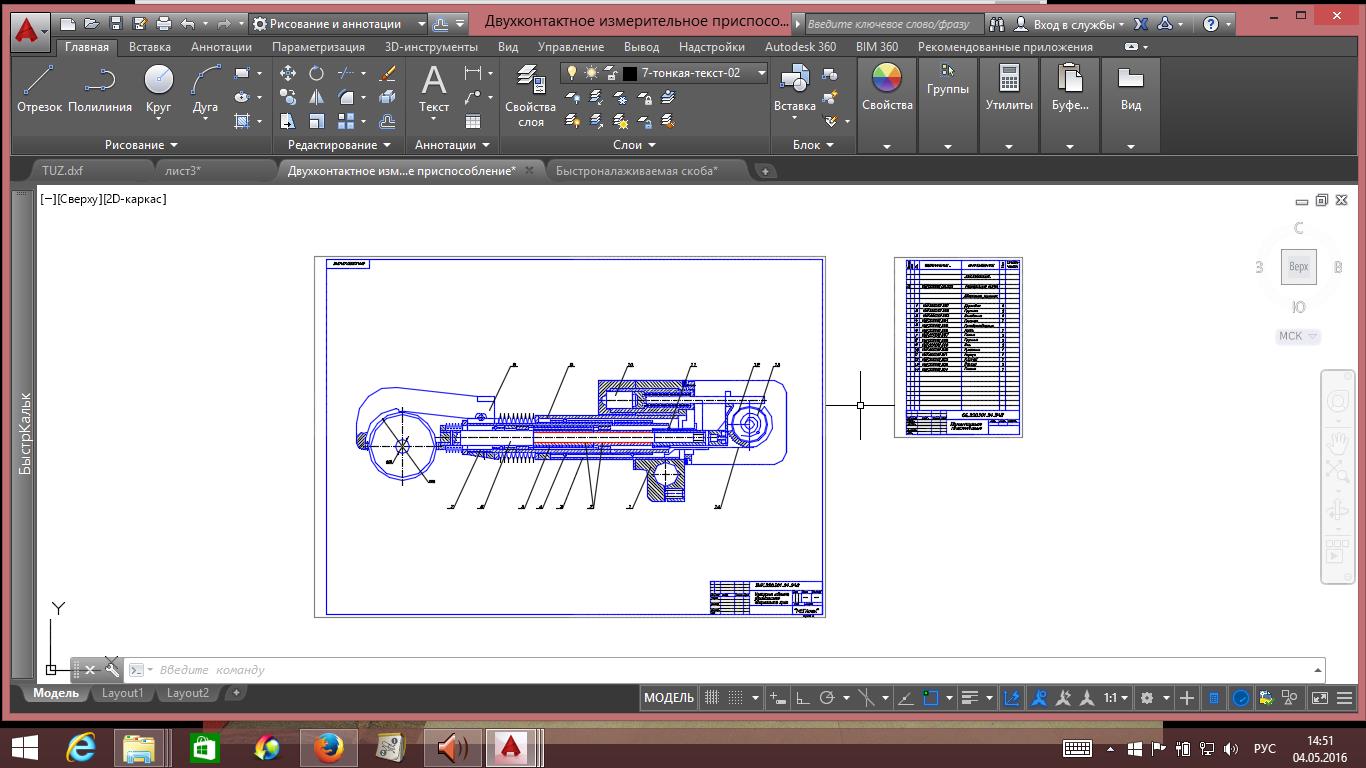

На формате выполнен сборочный чертеж измерительного приспособления для круглошлифовального станка.При обработке деталей на круглошлифовальных центровых станках широко применяют устройства для контроля наружного диаметра детали в процессе шлифования. На торцекруглошлифовальных станках, кроме того, применяют устройства для контроля положения шлифуемого торца, расстояния между торцами или для установки стола с деталью в определенное положение относительно шлифовального круга по ее торцу. Следует отметить, что круглое наружное шлифование – наиболее распространенная область применения активного контроля.

Состав: Сборочный чертеж. Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Машиностроение и механика / Приборостроение / Приспособление двухконтактное измерительное.

Двухконтактное измерительное приспособление.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
