Привод стола контрольно-измерительного прибора с тяговым усилием стола: F=1000Н
Белорусский Национальный Технический Университет
Кафедра “Стандартизация, метрология и информационные системы”
Курсовой проект по дисциплине “Детали приборов”
Тема: "Привод стола контрольно-измерительного прибора"
Минск 2018
Исходные данные.
Размер стола: 300*250мм
Тип направляющей: скольжения
Тип производства: еденичное
Тяговое усилие стола: F=1000Н;
Скорость перемещения стола:v=0,03 м/с;
Содержание
1 ОПИСАНИЕ ОБЪЕКТА ПРОЕКТИРОВАНИЯ
2 РАСЧЕТЫ, ПОДТВЕРЖДАЮЩИЕ РАБОТОСПОСОБНОСТЬ КОНСТРУКЦИИ
2.0 Выбор электродвигателя
2.1 Кинематический расчёт
2.2 Силовой расчёт механизма
2.3 Расчёты, подтверждающие работоспособность зубчатой передачи
2.3.1 Основные параметры зубчатой передачи
2.4 Расчёты на прочность зубчатой передачи
2.5 Расчёт длины общей нормали
2.6 Расчёт передачи винт-гайка
2.6.1 Проверка на износостойкость передачи винт-гайка
2.6.1 Проверка винта на устойчивость
2.7 Расчёт работоспособности вала
2.7.1 Расчёт на статическую прочность
2.7.2 Расчёт на усталостную прочность
2.7.3 Расчёт валов на жёсткость
2.8 Расчёт подшипников качения
2.9 Расчёт шпоночных соединений
2.10 Расчёт направляющих скольжения
2.11 Расчёт пружини сжатия
СПИСОК ЛИТЕРАТУРЫ…………………………………………………….31

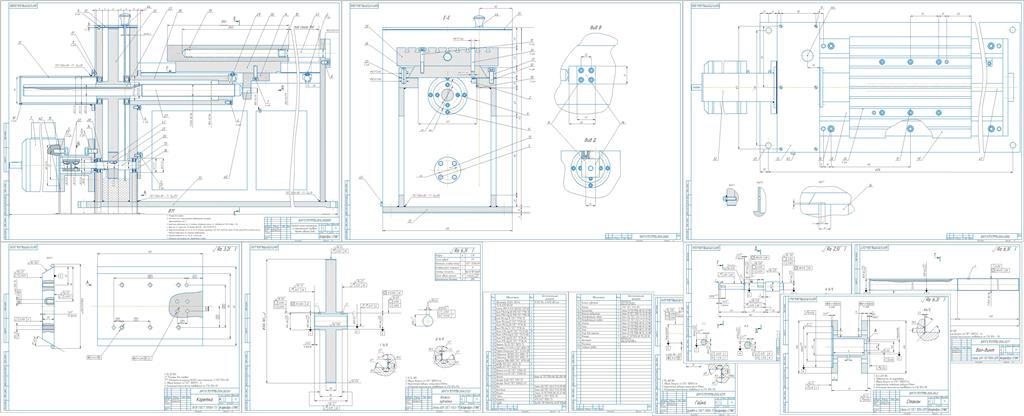

Состав: ПЗ, Основной вид, Разрез Д-Д, Деталировка( вал, вал-винт,фланец,гайка,каретка,колесо зубчатое), Спецификация
Софт: КОМПАС-3D 17.1
