Конкурс асов 3D-моделирования

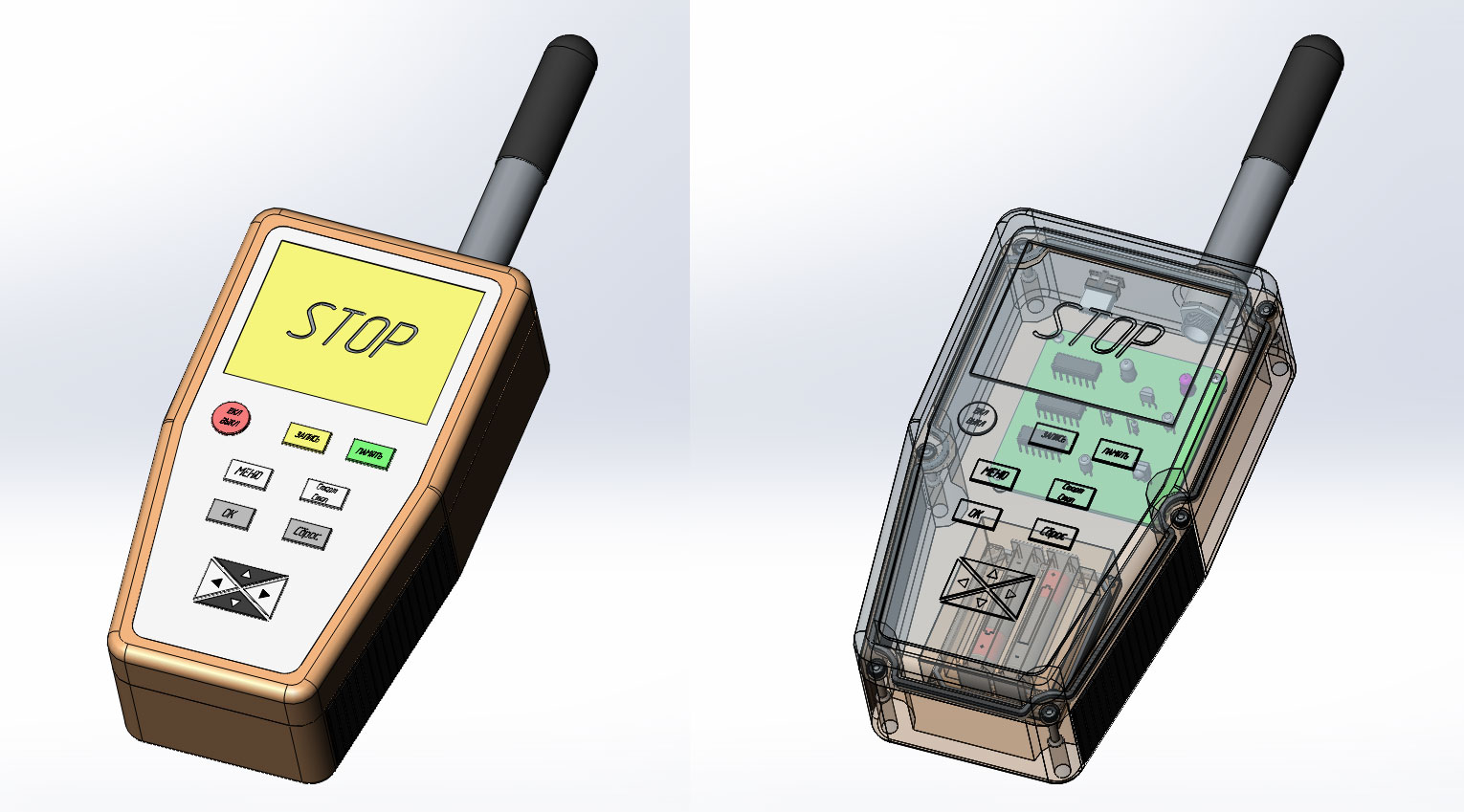

Шумомер

БНТУ, Приборостроительный факультет, 3курс 2018г

Цель: моделирование и создание чертежей.
Содержание 3D модель, сборочный чертеж и деталировка

Задание: Надо сделать крышку, основание, плату, блок питания, дисплей, пленочную панель, usb вставить, ну и ещё микрофон вставить в этом приборе и собрать всё это в один прибор.
щё высота прокладки резиновой должна быть 4 мм и шириной 2мм, толщина стенки прибора тоже 4 мм. И крышка и основание должны крепиться на 6 болтов желательно
БНТУ КП.11303115.007 Э3

Состав: 3D Сборка, Деталировка, Сборочный чертеж (СБ) Язык документа

Софт: SolidWorks 15

Файлы:
Блок питания\BLOK.SLDASM
Блок питания\flat head screw_ai_CR-FHMS 0.073-72x0.188x0.188-N.sldprt
Блок питания\flat head screw_ai_CR-FHMS 0.073-72x0.25x0.25-N.sldprt
Блок питания\
Блок питания\┴╦╬╩ ╧╚╥└═╚▀.sldprt
вибродатчик\Адаптер 110A-IEPE.SLDPRT
вибродатчик\АКСЕЛЕРОМЕТР АР2098 (АР98).SLDPRT
вибродатчик\КАБЕЛЬНЫЙ ПЕРЕХОДНИК AR04.SLDPRT
вибродатчик\Комлект вибродатчика.SLDASM
вибродатчик\шнур.SLDPRT
Плата\A1-11-011X_T3_1_4_LED_0014 GREEN.sldprt
Плата\A1-11-011X_T3_1_4_LED_0113 RED.sldprt
Плата\flat head screw_am_B18.6.7M - M2 x 0.4 x 13 Type I Cross Recessed FHMS --13N.sldprt
Плата\Jameco_295401_74LS08_Positive_AND_gates.sldprt
Плата\Jameco_48004_74HC74_D_FlipFlops_Pre_Clr.sldprt
Плата\Jameco_545596_1uF_35V_tantalum_capacitor.sldprt
Плата\plata.SLDASM
Плата\PN2222_Transistor_NPN_General_Purpose.sldprt
Плата\quarter_watt_resistor_pt3inch_Vertical.sldprt
Плата\tsop4838.sldprt
Плата\ёЄющър1111.sldprt
Плата\яырЄр рэЄюэ.sldprt
требования.docx
БНТУ КП.11303115.000_Крышка в сборе.SLDPRT.SLDASM
БНТУ КП.11303115.000_Общая сборка.SLDPRT.SLDASM
БНТУ КП.11303115.000_Крышка в сборе.SLDPRT.SLDDRW
БНТУ КП.11303115.000_Общая сборка.SLDPRT.SLDDRW
БНТУ КП.11303115.001_Основание.SLDDRW
БНТУ КП.11303115.005_Крышка.SLDDRW
БНТУ КП.11303115.006_Втулка резьбовая.SLDDRW
БНТУ КП.11303115.008_Пленочная панель.SLDDRW
акум.SLDPRT
БНТУ КП.11303115.001_Основание.SLDPRT
БНТУ КП.11303115.002_Резинка.SLDPRT
БНТУ КП.11303115.003_Контакт под микрофон.SLDPRT
БНТУ КП.11303115.004_Прокладка основания.SLDPRT
БНТУ КП.11303115.005_Крышка.SLDPRT
БНТУ КП.11303115.006_Втулка резьбовая.SLDPRT
БНТУ КП.11303115.007_Дисплей.SLDPRT
БНТУ КП.11303115.008_Пленочная панель.SLDPRT
БНТУ КП.11303115.009_Микрофон.SLDPRT
БНТУ КП.11303115.010_Контакт.SLDPRT
БНТУ КП.11303115.011_Крышка акум.SLDPRT
БНТУ КП.11303115.012_USB.SLDPRT
БНТУ КП.11303115.013_Заглушка USB.SLDPRT
Винт ISO 7046-2-М2х7.SLDPRT
Винт ISO 7046-2-М3х20.SLDPRT
Винт М2х3 DIN 7985.SLDPRT
└└└.sldprt
Блок питания
вибродатчик
Плата
