Корпуса микросхем типа QFP, TQFP и LQFP

Корпус микросхемы представляет собой герметичную конструкцию, предназначенную для защиты кристалла от внешних воздействий и для соединения его с внешними цепями. QFP (Quad Flat Package) - семейство корпусов микросхем, имеющих планарные выводы, расположенные по всем четырем сторонам. В это семейство входят корпуса TQFP (Thin) и LQFP (Low-profile QFP). Микросхемы в корпусах данного типа предназначены только для поверхностного монтажа.

Параметры корпусов микросхем выполнены в виде конфигурации, которую, при необходимости, можно изменить либо удалить.

!!! Модели корпусов продублированы в формате .stеp (AP214).

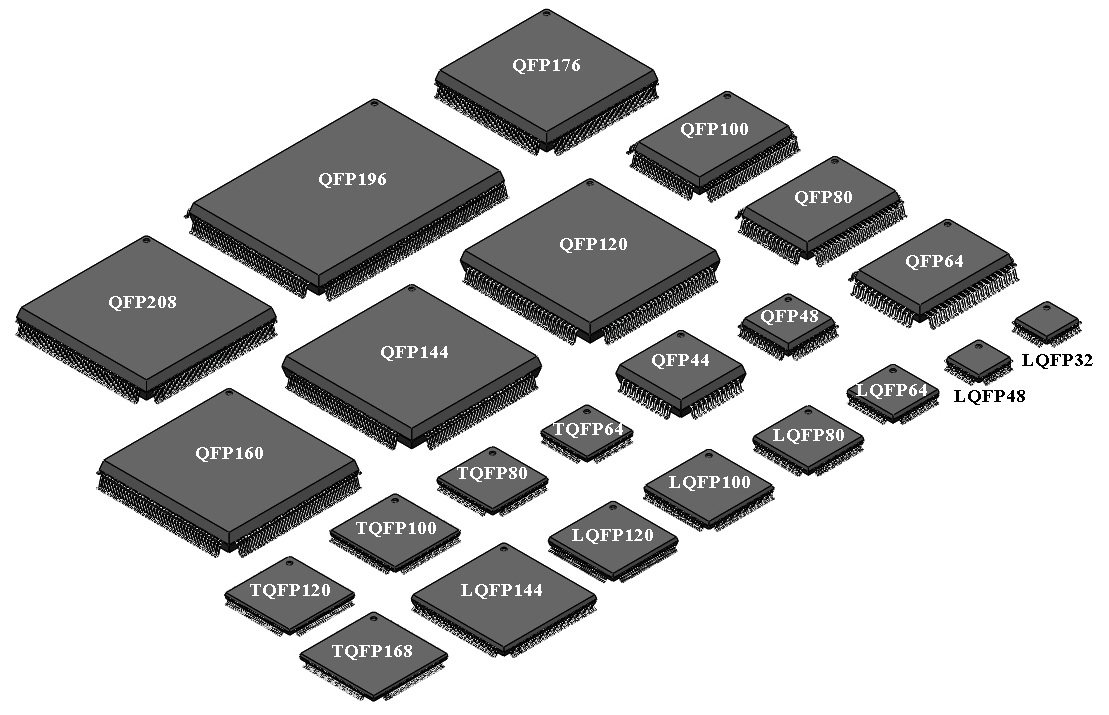

Состав набора:
- корпуса микросхем QFP (44, 48, 64, 80, 100, 120, 144, 160, 176, 196, 208);
- корпуса микросхем TQFP (64, 80, 100, 120, 168);
- корпуса микросхем LQFP (32, 48, 64, 80, 100, 120, 144, 168).

Состав: Модель одной деталью (конфигурация) Язык документа

Софт: SolidWorks 16SP5 и .step

Файлы:
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус LQFP-100 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус LQFP-120 (0.40 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус LQFP-144 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус LQFP-32 (0.80 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус LQFP-48 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус LQFP-64 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус LQFP-80 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-100 (0.65 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-120 (0.80 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-144 (0.65 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-160 (0.65 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-176 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-196 (0.65 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-208 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-44 (1.00 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-48 (0.80 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-64 (1.00 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус QFP-80 (0.80 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус TQFP-100 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус TQFP-120 (0.40 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус TQFP-168 (0.30 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус TQFP-64 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Step AP214\Корпус TQFP-80 (0.50 мм).STEP
Корпуса микросхем QFP, TQFP, LQFP\Корпус QFP, LQFP, TQFP.SLDPRT
Корпуса микросхем QFP, TQFP, LQFP\Step AP214
Корпуса микросхем QFP, TQFP, LQFP
