Усилитель УНЧ многоканальный на TDA7294

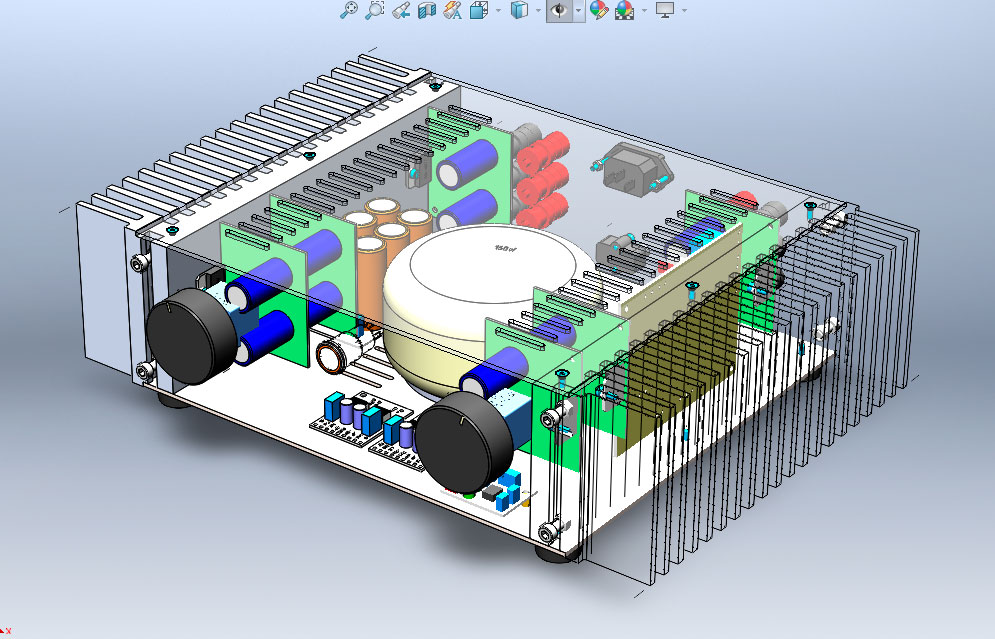

Самодельный усилитель звука многоканальный (6 каналов усиления). Модели деталей корпуса и электронных плат. Разводка проводов не показана, но ее можно найти по принципиальным схемам в интернете (по запросу "усилитель на TDA7294"). Радиатор, передняя и задняя панели выполнены из дюраля, крышки верх и низ - из нержавеющей стали (можно из черной стали с покрытием)

Состав: 3D сборка

Софт: SolidWorks 2017

Файлы:
Усилитель звука СБ.SLDASM
03 покупные/
03 покупные/разъем питания AC-014.SLDPRT
03 покупные/ножка приборная FFT-5.SLDPRT
03 покупные/кнопка фикс ф16мм оранж свет.SLDPRT
03 покупные/ручка D-48х17А_6мм черная.SLDPRT
03 покупные/терминал RCA RC-104 blk.SLDPRT
03 покупные/втулка полипропилен изолирующая TO220 3.0x6.SLDPRT
03 покупные/стойка латунь PCHSN-6.SLDPRT
03 покупные/терминал RCA RC-104 red.SLDPRT
03 покупные/ALPS RK27 47kOhm.SLDPRT
03 покупные/трансф 0,16 кВт.SLDPRT
03 покупные/разъем питания AC-016.SLDPRT
03 покупные/Винт M6x35-5 ГОСТ Р ИСО 4762.SLDPRT
03 покупные/разъем банан 10-0020 red.SLDPRT
03 покупные/ручка GHH 48х19 6мм черная.SLDPRT
03 покупные/трансф 0,01 кВт.SLDPRT
03 покупные/Винт M5x12-5 ГОСТ Р ИСО 4762.SLDPRT
03 покупные/Винт ГОСТ 11738.SLDPRT
03 покупные/трансф 0,25кВт.SLDPRT
03 покупные/Гайка M5-6H.5.019 ГОСТ 5915.SLDPRT
03 покупные/Гайка M3-6H.5.019 ГОСТ 5915.SLDPRT
03 покупные/разъем банан 10-0020 black.SLDPRT
03 покупные/Шайба Пружинная ГОСТ 6402-70.SLDPRT
03 покупные/терминал RCA 2х верт панель.SLDPRT
03 покупные/ГОСТ Р ИСО 10642.SLDPRT
03 покупные/ручка GHH 48х22 6мм черная.SLDPRT
02 платы/
02 платы/плата усил.SLDPRT
02 платы/плата биампинга.SLDPRT
02 платы/плата клип детектора.SLDPRT
02 платы/плата выпрямителя общ.SLDPRT
02 платы/пред усил с коррект линкв для сабв.SLDPRT
02 платы/плата питания преда.SLDPRT
01 корпус/
01 корпус/панель задняя.SLDPRT
01 корпус/панель передняя _вариант под индикаторы.SLDPRT
01 корпус/радиатор.SLDPRT
01 корпус/крышка нижняя мет.SLDPRT
01 корпус/прокладка резиновая.SLDPRT
01 корпус/крышка верхняя.SLDPRT
01 корпус/крышка нижняя.SLDPRT
01 корпус/панель передняя.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
